HERRAMIENTAS DE ROSCADO / COMPRAS INDUSTRIALES

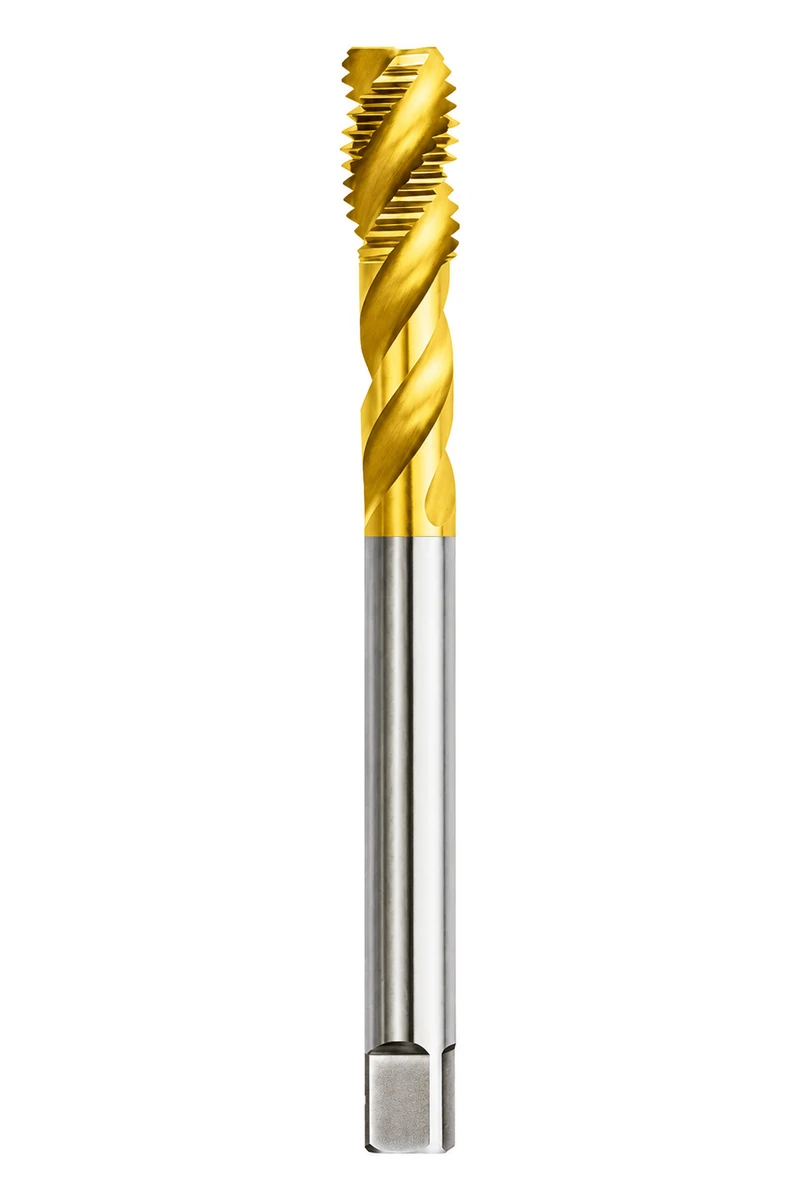

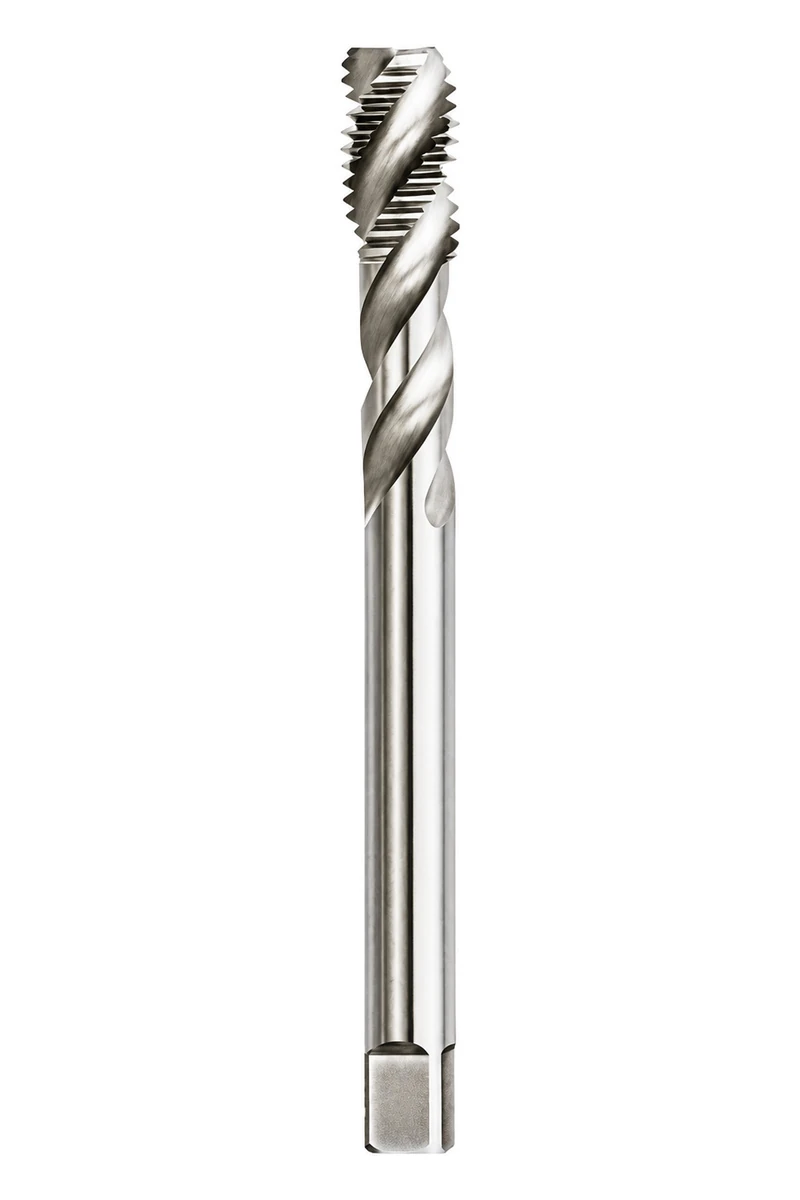

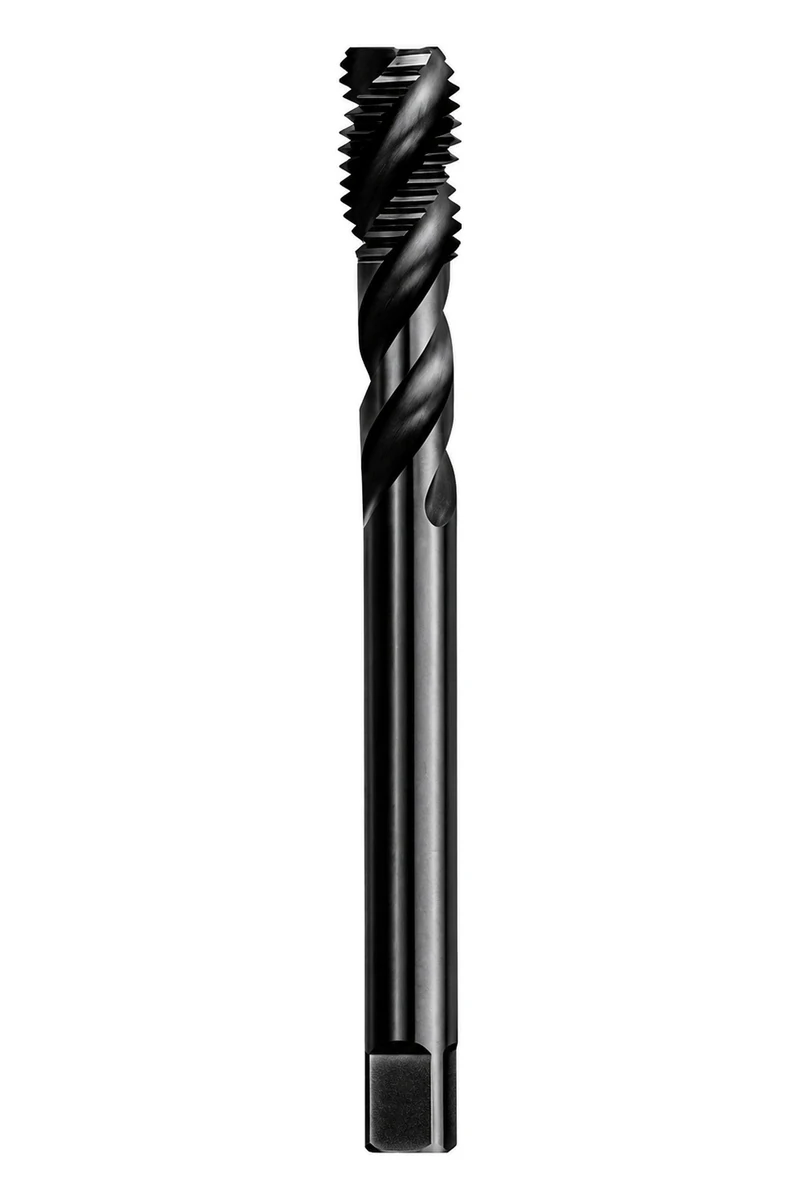

Macho helicoidal HSS DIN 376
Mantenga el macho de mango reducido para ciegos separado de DIN 371 con igual designación de rosca.
El macho helicoidal HSS DIN 376 tiene 18 nominales métricos M3–M24. El mango reducido y el retorno de viruta lo distinguen del DIN 371 helicoidal y del DIN 376 de entrada corregida.
Serie helicoidal DIN 37618 entradas métricas nominales de M3 a M24.
Arrastre M6: d 4.5 / k 3.4 mmCompare la zona de amarre reducida con el plano del portamachos.
M6: L 80 / Lc 10 mmDistinga el corte helicoidal del de entrada corregida.
- DIN 376 helicoidal rectificado de mango reducido.
- Ranuras helicoidales para evacuar viruta de agujeros ciegos.
- Opciones de material HSS y HSS-Co.
- Medidas indicadas: M3–M24.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción
Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

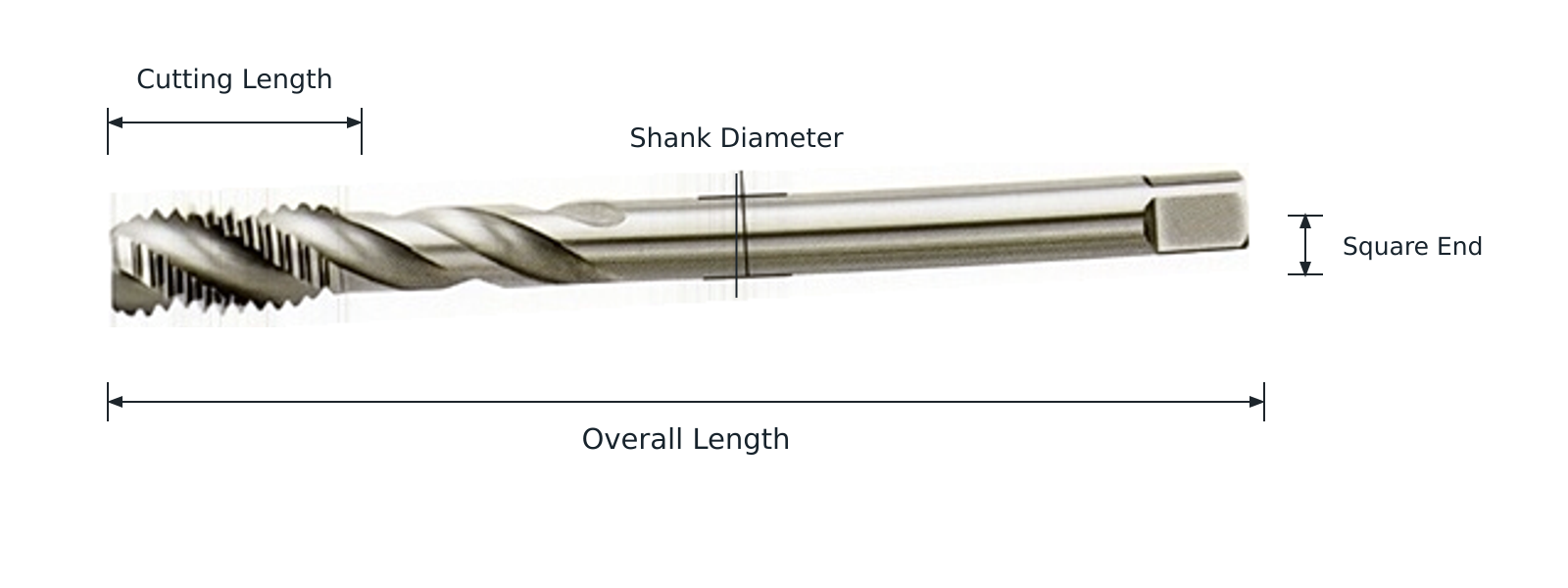

Nombres de las dimensiones y elementos del macho
- Longitud de corte/roscada (Lc)
- Diámetro del mango (d)
- Cuadradillo de arrastre (k)
- Longitud total (L)
| Rosca / designación | Longitud total L (mm) | Longitud de trabajo/corte Lc (mm) | Diámetro indicado d (mm) | Cuadradillo / arrastre k (mm) | Referencia de taladro previo (mm) |
|---|---|---|---|---|---|
| M3 | 56 | 5 | 2.2 | 2.5 | |
| M3.5 | 56 | 6 | 2.5 | 2.1 | 2.9 |
| M4 | 63 | 7 | 2.8 | 2.1 | 3.3 |
| M4.5 | 70 | 8 | 3.5 | 2.7 | 3.7 |
| M5 | 70 | 8 | 3.5 | 2.7 | 4.2 |
| M6 | 80 | 10 | 4.5 | 3.4 | 5 |
| M7 | 80 | 10 | 5.5 | 4.3 | 6 |
| M8 | 90 | 13 | 6 | 4.9 | 6.8 |
| M9 | 90 | 13 | 7 | 5.5 | 7.8 |
| M10 | 100 | 15 | 7 | 5.5 | 8.5 |
| M11 | 100 | 15 | 8 | 6.2 | 9.5 |
| M12 | 110 | 18 | 9 | 7 | 10.2 |
| M14 | 110 | 20 | 11 | 9 | 12 |
| M16 | 110 | 20 | 12 | 9 | 14 |
| M18 | 125 | 25 | 14 | 11 | 15.5 |
| M20 | 140 | 25 | 16 | 12 | 17.5 |
| M22 | 140 | 25 | 18 | 14.5 | 19.5 |
| M24 | 160 | 30 | 18 | 14.5 | 21 |
Ajuste el taladro previo al sistema de rosca, al material y al criterio de aceptación acordado.
M6 indica L 80 mm, Lc 10 mm, d 4.5 mm y k 3.4 mm. Para M3, facilite planos reales del extremo y del portamachos con amarre y arrastre requeridos.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO
Macho DIN 376 para agujeros ciegos: compare la referencia completa
Relacionar la pieza con la operación
La hélice ayuda a revisar extracción en ciegos; compare la interfaz reducida con el portamachos actual. Defina material y profundidad completa para elegir la ejecución.
Comprobar las condiciones de uso
El corte no garantiza profundidad completa. DIN 376 no define por sí solo hélice, recubrimiento, capacidad de par ni rendimiento para todo material.
Una indicación 6H no autoriza copiar una clase 6HX de otro catálogo. Acuerde la tolerancia terminada y el criterio de aceptación del pedido. Si la viruta no sale, revise profundidad, entrada, espacio al fondo y lubricación antes de elegir otra geometría.
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Macho helicoidal HSS DIN 371 | Para un agujero ciego DIN 371, compare la ranura y las dimensiones del mango reforzado. |
| Macho de entrada corregida HSS DIN 376 | En DIN 376 de entrada corregida, compruebe por separado el alcance del mango reducido y la salida de viruta. |
| Macho de roscar métrico helicoidal HSS | Serie métrica helicoidal de evacuación hacia el mango para agujeros ciegos; conserve las dimensiones indicadas. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Defina ranura y dimensiones de sujeción
Macho helicoidal DIN 376 de dimensiones de mango reducido.
- La gama se describe como acero rápido rectificado.
- HSS/HSS-Co y sujeción corresponden a cada medida concreta.
- Ajuste ranura, profundidad de trabajo y superficie a la pieza.
DIN 376 como referencia dimensional no define hélice ni recubrimiento.
Marcados técnicos y especificación del material
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS/HSS-Co |
| Marcado de tolerancia/designación | DIN / 6H |
| Marcado de entrada/chaflán | B 2–2.5 |
Identifique claramente el amarre reducido
En reposición DIN 376, vincule rosca, corte y amarre reducido. En M6: d 4.5/k 3.4 mm; DIN 371 helicoidal: d 6/k 4.9 mm.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Planifique el recambio DIN 376 con espacio para el portamachos
El macho debe ajustarse al montaje además de a la rosca. Comparta dimensiones actuales y agujero. La galería muestra el taller; la tabla permite comparar el ajuste.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación: Macho helicoidal HSS DIN 376
- Mango y arrastre DIN 376 elegidos
- Hélice y estado de los filos
- Total y corte por medida
Identifique transición reducida y ranura en el plano de aceptación. En medidas pequeñas, acuerde el arrastre no especificado antes de evaluar intercambio de portamachos.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | M6 indica L 80 mm, Lc 10 mm, d 4.5 mm y k 3.4 mm. Para M3, facilite planos reales del extremo y del portamachos con amarre y arrastre requeridos. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Identifique transición reducida y ranura en el plano de aceptación. En medidas pequeñas, acuerde el arrastre no especificado antes de evaluar intercambio de portamachos. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Separe DIN 376 helicoidal al embalar surtidos
Use serie dimensional y rosca para distinguir otros helicoidales. Defina cantidades por referencia, no solo un total. Las fotos ayudan a elegir formato; la lista identifica herramientas reales.
Convierta la selección en una lista de compra clara
Mantenga el macho de mango reducido para ciegos separado de DIN 371 con igual designación de rosca.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿Qué distingue DIN 376 helicoidal de DIN 371?
Ambos devuelven viruta, pero cambia el arrastre: M6 DIN 376 d 4.5/k 3.4 mm; DIN 371 d 6/k 4.9 mm.
¿Qué medidas incluye la helicoidal de mango reducido?
18 nominales métricos M3–M24. Indique paso, hélice y sujeción en cada línea.
¿M6 tiene el mismo corte que DIN 376 de entrada corregida?
No. La hélice indica Lc 10 mm; la entrada corregida, 15 mm. Evalúe geometría y márgenes de profundidad aparte.
¿Cómo debe especificarse la sujeción de M3?
Incluya los planos del extremo real y del portaherramientas. Ajuste diámetro de amarre y acoplamiento al M3 elegido, sin copiar dimensiones de otra medida o serie.
¿Puede hacer rosca completa hasta el final de la ranura?
No debe suponerse. Entrada y holgura al fondo reducen el alcance completo; también hace falta espacio de viruta.
¿Cómo identificar con precisión un recambio helicoidal DIN 376?
Incluya nominal y paso, hélice, L/Lc/d/k, material y muestra aprobada. Añada agujero ciego y portamachos a la consulta.
CONSULTA DEL PRODUCTO
Envíe su lista de reposición helicoidal DIN 376
Facilite sujeción actual, profundidades y requisitos DIN 376 helicoidales.
