En pedidos en pulgadas para agujeros pasantes, identifique la rosca y deje salida a la viruta hacia delante.

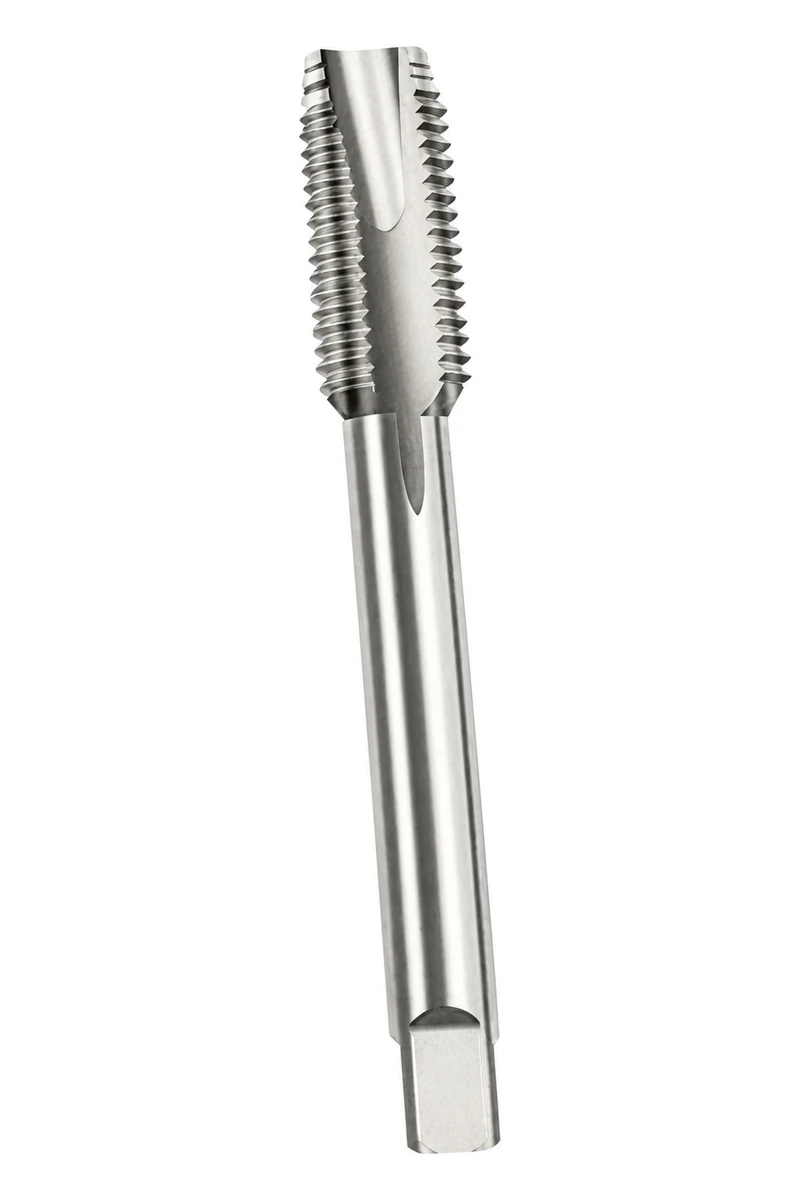

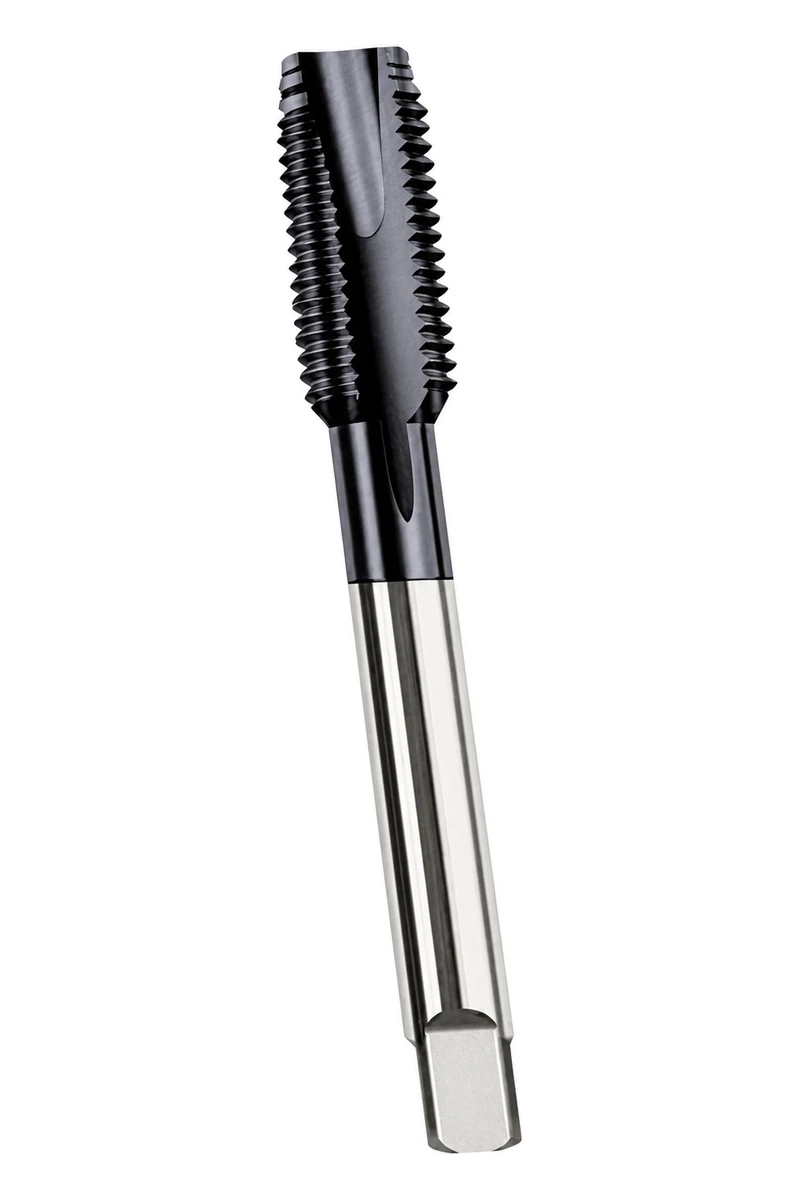

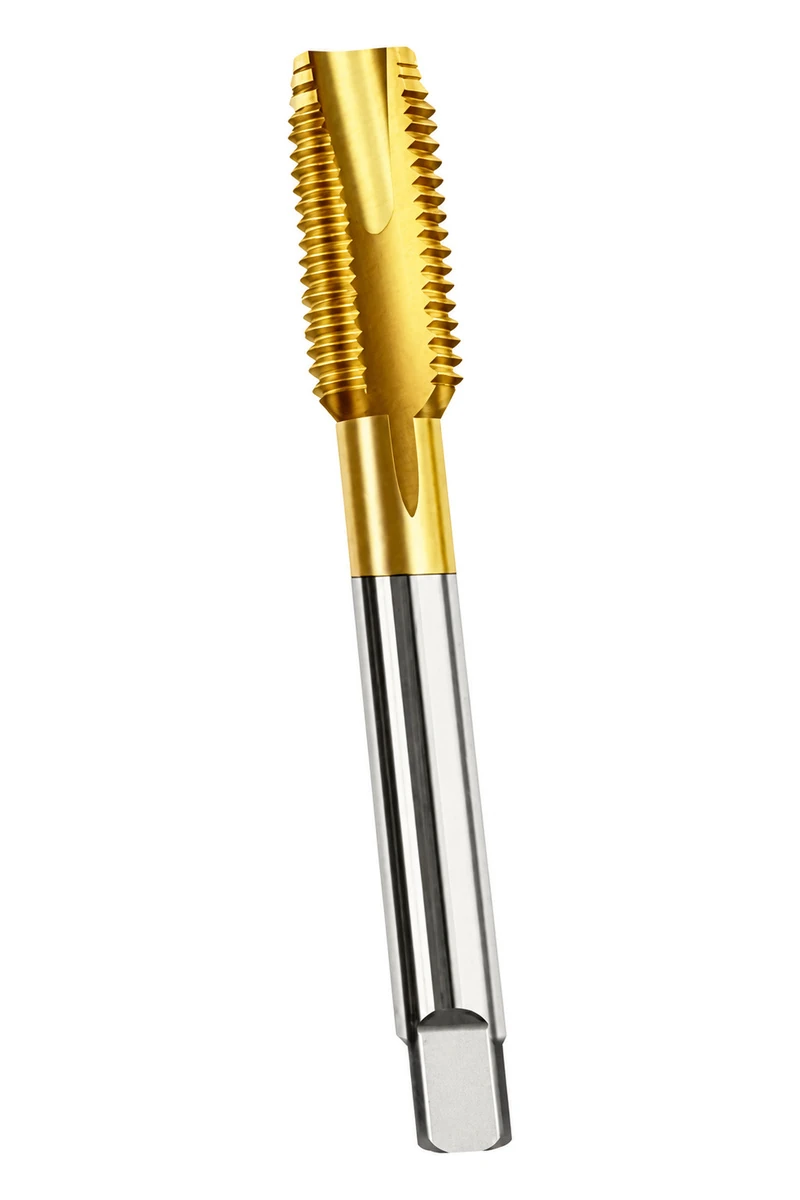

El macho de entrada corregida UNC, UNF y BSW incluye 15 referencias en pulgadas. La viruta hacia delante la distingue de la helicoidal, aunque longitudes y sujeciones parezcan similares. Identifique siempre la familia de rosca completa.

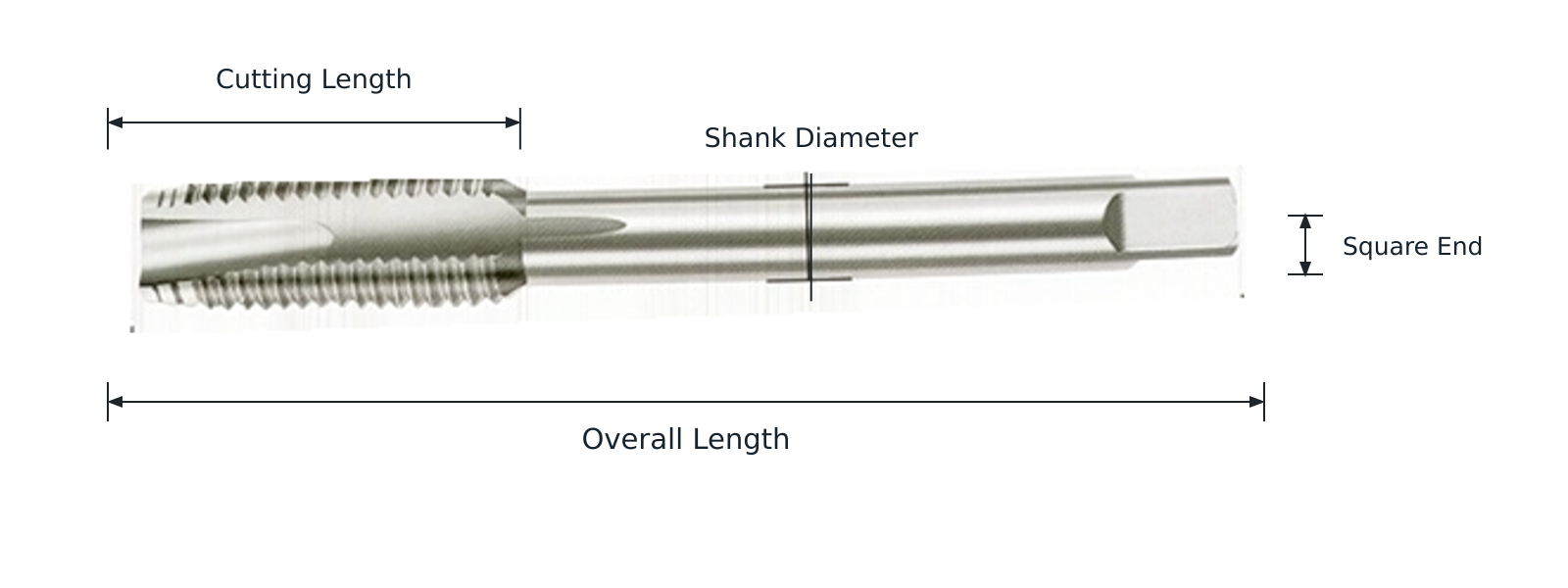

Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.
| Rosca / designación | Longitud total L (mm) | Longitud de trabajo/corte Lc (mm) | Diámetro indicado d (mm) | Cuadradillo / arrastre k (mm) | Referencia de taladro previo (mm) |
|---|---|---|---|---|---|
| 4-40 UNC | 44 | 8.5 | 3 | 2.5 | 2.3 |
| 6-32 UNC | 48 | 13 | 4 | 3.2 | 2.8 |
| 8-32 UNC | 52 | 13 | 5 | 4 | 3.4 |
| 10-24 UNC | 60 | 16 | 5.5 | 4.5 | 3.9 |
| 10-32 UNF | 60 | 16 | 5.5 | 4.5 | 4.1 |
| 1/4-20 UNC | 62 | 19 | 6 | 4.5 | 5.1 |
| 5/16-18 UNC | 70 | 22 | 6.1 | 5 | |
| 3/8-16 UNC | 75 | 24 | 7 | 5.5 | 8 |
| 1/2-13 UNC | 85 | 29 | 9 | 7 | 10.8 |
| 1/8-40 BSW | 44 | 8.5 | 3 | 2.5 | |
| 3/16-24 BSW | 60 | 16 | 5.5 | 4.5 | 3.7 |
| 1/4-20 BSW | 62 | 19 | 6 | 4.5 | 5 |
| 5/16-18 BSW | 70 | 22 | 6.1 | 5 | 6.5 |
| 3/8-16 BSW | 75 | 24 | 7 | 5.5 | 7.9 |
| 1/2-12 BSW | 85 | 29 | 9 | 7 | 10.5 |
Ajuste el taladro previo al sistema de rosca, al material y al criterio de aceptación acordado.
La longitud total es 44–85 mm. Antes de sustituir, compruebe rosca exacta, dimensiones de sujeción y preparación de agujero para el material.
Considere esta punta en pasantes con salida libre. Revise espesor y espacio detrás de la zona roscada; ajuste material del macho y condiciones de uso a la pieza.
No sustituya BSW de 55° por UNC/UNF de 60°. Un ciego exige evaluar volumen de viruta y profundidad por separado; coincidir en mango no resuelve esa diferencia.
Para aprobar una sustitución, pida vistas que muestren punta, ranuras y arrastre, además del plano dimensional. En cada reposición conserve sistema, TPI y geometría aprobados. Un valor de taladro previo no debe trasladarse entre fichas sin acordar material y aceptación de rosca.
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Macho helicoidal UNC, UNF y BSW | Mantenga separadas las roscas UNC, UNF y Whitworth al reponer machos para agujeros ciegos. |
| Macho métrico de entrada corregida HSS | Reserve una salida libre para la viruta al elegir machos métricos para agujeros pasantes. |
| Macho de entrada corregida HSS DIN 376 | En DIN 376 de entrada corregida, compruebe por separado el alcance del mango reducido y la salida de viruta. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Macho en pulgadas de entrada corregida para agujeros pasantes.
Defina calidad, superficie y salida de viruta aparte de la rosca en pulgadas. M35 debe asociarse a la referencia concreta.
| Sistema de rosca | UNC / UNF / BSW |
|---|---|
| Ángulo del perfil de rosca | 60° Unified / 55° BSW |
| Marcado de material | HSSE |
| Especificación del material de la herramienta | HSS/HSS-Co |
| Marcado de tolerancia/designación | JIS / P2 |
| Marcado de entrada/chaflán | B 4–5 |
El macho en pulgadas de entrada corregida no es un helicoidal con otro nombre. Conserve punta y paso exactos en producción y embalaje, evitando cambios que mantengan diámetro pero alteren evacuación o compatibilidad.
Las barras redondas están agrupadas en la alimentación de la máquina.
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Se observan el apoyo de la herramienta, la muela y el refrigerante.
El dispositivo muestra las piezas colocadas para su manipulación.
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
En el cerramiento se ven herramientas y elementos de sujeción.
La imagen muestra componentes sujetos en posiciones indexadas.
Junto a la máquina hay una bandeja con componentes alargados.
Para distribución de trabajos pasantes, importan tanto sistema como punta. Separe UNC, UNF y BSW antes de sumar cantidades. Las fotos comunes muestran el taller; las vistas específicas identifican el producto de esta gama.
Las estanterías permiten ver la organización de los componentes.
El cerramiento y los controles muestran la disposición del puesto.
La vista general muestra las máquinas dispuestas junto al pasillo.
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Desde el pasillo central se aprecian las filas de máquinas.
La vista muestra los cerramientos y las instalaciones elevadas.
Se ven operarios y bandejas junto a las máquinas.
La vista del equipo muestra el espacio que lo rodea.
La vista desde el pasillo muestra varios puestos consecutivos.
Los operarios aparecen en sus puestos de trabajo.
La fotografía muestra equipos organizados en una zona de trabajo.
La vista amplia muestra la disposición de las máquinas y los accesos.
Evalúe punta y ranura junto con la identificación de rosca. En envíos UNC/BSW mixtos, acuerde etiquetas claras y correspondencia de muestras antes de aprobar reposiciones.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | UNC/UNF/BSW, medida nominal y TPI | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | La longitud total es 44–85 mm. Antes de sustituir, compruebe rosca exacta, dimensiones de sujeción y preparación de agujero para el material. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Evalúe punta y ranura junto con la identificación de rosca. En envíos UNC/BSW mixtos, acuerde etiquetas claras y correspondencia de muestras antes de aprobar reposiciones. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
En series gruesas, finas y Whitworth, las etiquetas deben seguir claras al dividir cajas. Indique designación completa y unidades por paquete. Las fotos muestran presentación; el presupuesto define la rosca suministrada.
En pedidos en pulgadas para agujeros pasantes, identifique la rosca y deje salida a la viruta hacia delante.
Describe la punta que impulsa viruta hacia delante; no una ranura helicoidal que la extrae de un agujero ciego.
No: diámetro y TPI coinciden, pero el perfil es 60° UNC frente a 55° BSW. Indique la familia completa.
No transfiera el diámetro entre ambas series sin revisar aceptación de rosca, material y montaje. Envíe esos requisitos con la designación exacta.
La suficiente para entrada y viruta bajo las condiciones reales. Facilite geometría de pieza y salida: no existe un único valor para toda la gama.
No. Solo las 15 referencias indicadas, incluida 10-32 UNF. Solicite la designación exacta, no una gama completa implícita.
Escriba entrada corregida, familia, diámetro y TPI, después material, sujeción y cantidad. Añada espesor y salida de agujero para evaluar la selección.
Identifique sistema en pulgadas, condiciones pasantes y material por referencia.
