Combine una conexión hexagonal definida con la evacuación hacia el mango para seleccionar agujeros ciegos.
El macho helicoidal HSS con hexágono de 1/4 pulgada tiene siete combinaciones M3 × 0.5–M12 × 1.75, todas de 80 mm totales. La hélice ayuda a devolver viruta a la entrada. El arrastre de 1/4 de pulgada lo distingue de las familias de mango redondo y extremo cuadrado.

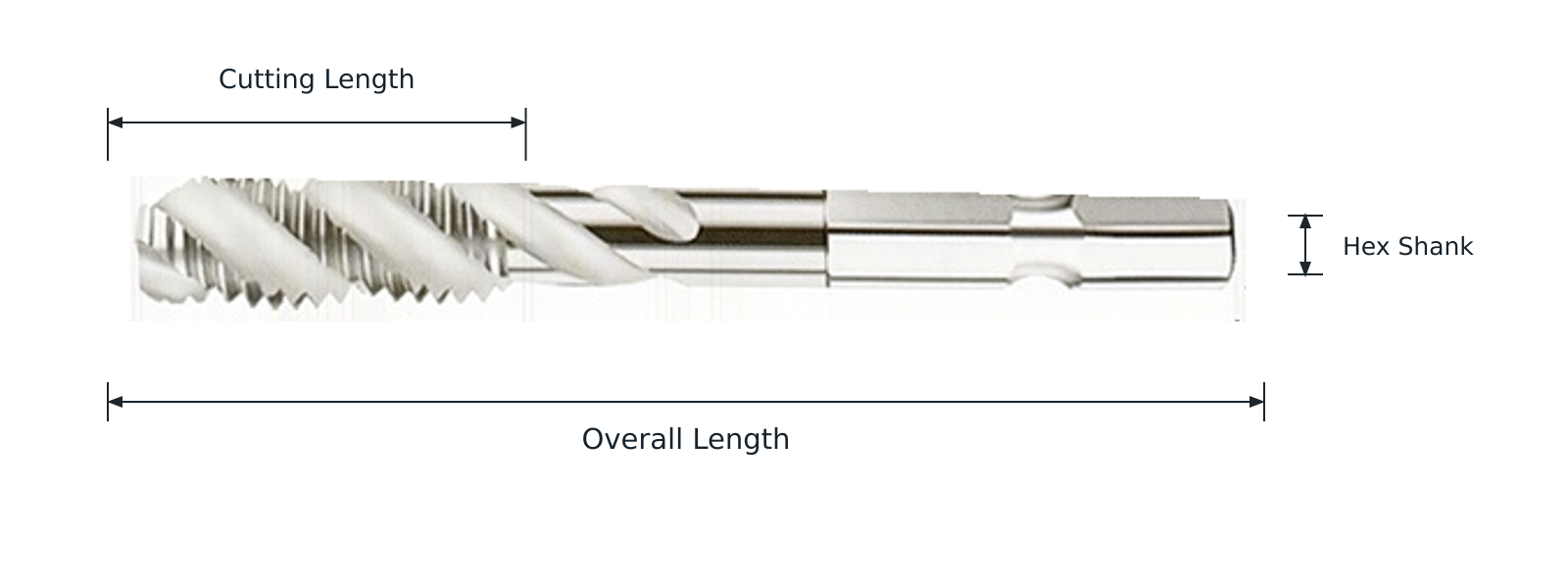

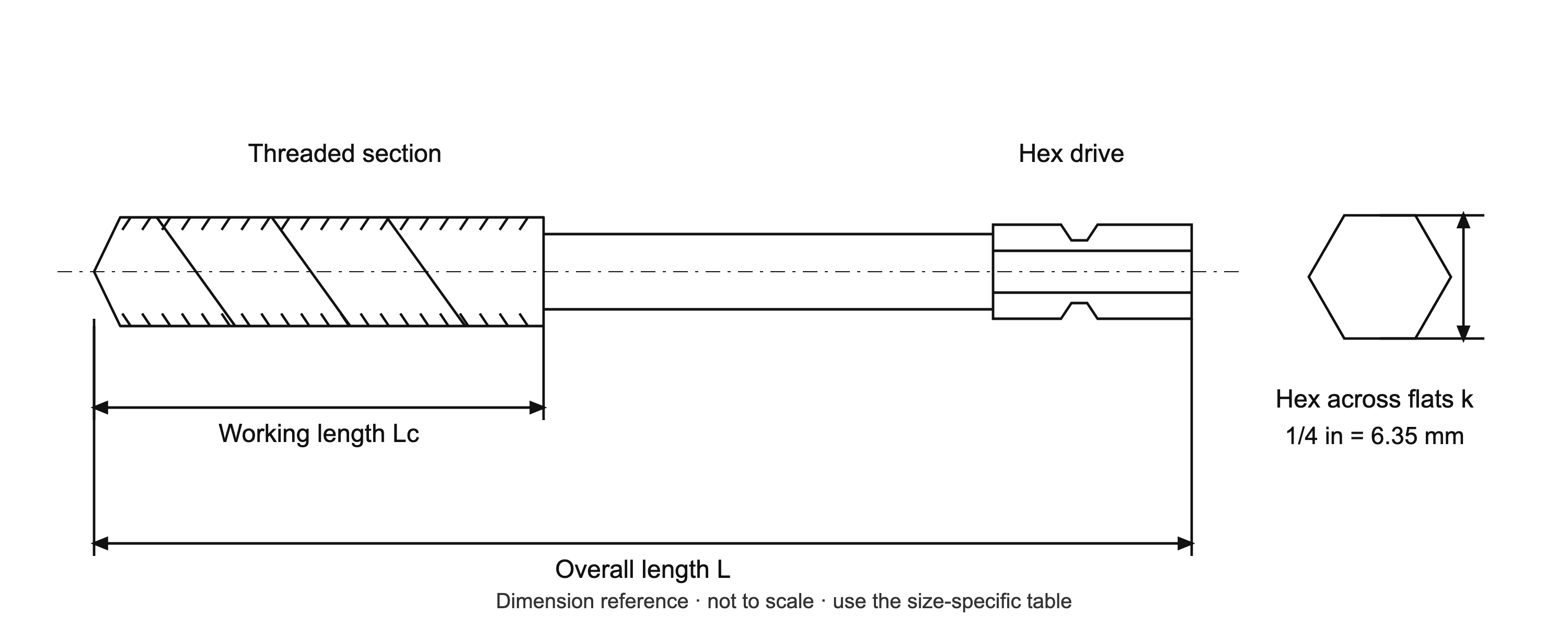

Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.
| Rosca / designación | Longitud total L (mm) | Longitud de trabajo/corte Lc (mm) | Hexágono entre caras k (mm) | Referencia de taladro previo (mm) |
|---|---|---|---|---|
| M3x0.5 | 80 | 26 | 6.35 | 2.5 |
| M4x0.7 | 80 | 26 | 6.35 | 3.3 |
| M5x0.8 | 80 | 26 | 6.35 | 4.2 |
| M6x1.0 | 80 | 26 | 6.35 | 5 |
| M8x1.25 | 80 | 25 | 6.35 | 6.8 |
| M10x1.5 | 80 | 25 | 6.35 | 8.5 |
| M12x1.75 | 80 | 25 | 6.35 | 10.3 |
Ajuste el taladro previo al sistema de rosca, al material y al criterio de aceptación acordado.
M6 × 1.0 indica L 80 mm, Lc 26 mm y k 6.35 mm. M8, M10 y M12 tienen corte de 25 mm; no aplique el mismo Lc a todas las medidas.
Revise juntos profundidad ciega, margen al fondo y viruta del material. Confirme que el portaherramientas admite roscado controlado, inversión y alineación con hexágono 6.35 mm.
Los 80 mm no son profundidad de rosca. El hexágono no demuestra uso de impacto ni ajuste a sistemas rápidos propietarios.
Esta herramienta solo rosca: no incorpora el tramo frontal de taladrado de una broca macho. La hélice no determina por sí sola el sentido de la rosca. Para suministro repetido, conserve sentido requerido, paso, longitudes y retención del portaherramientas con la muestra aprobada.
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Macho HSS de ranura recta con hexágono de 1/4 pulgada | Incluya el macho hexagonal sin confundirlo con una herramienta combinada de taladrado y roscado. |
| Macho de roscar métrico helicoidal HSS | Serie métrica helicoidal de evacuación hacia el mango para agujeros ciegos; conserve las dimensiones indicadas. |
| Macho de máquina HSS-Co de 100 mm | Especifique 100 mm de longitud total sin confundirla con la profundidad roscada ni con la dirección de viruta. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.

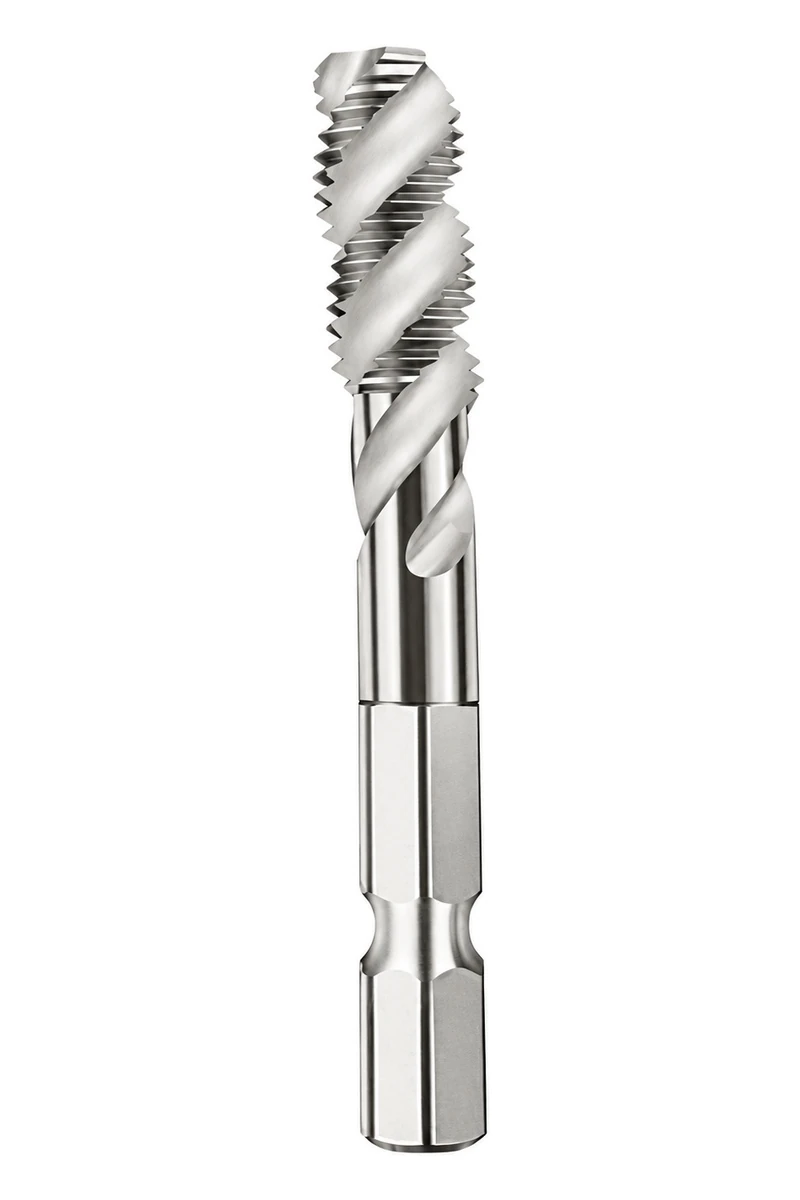

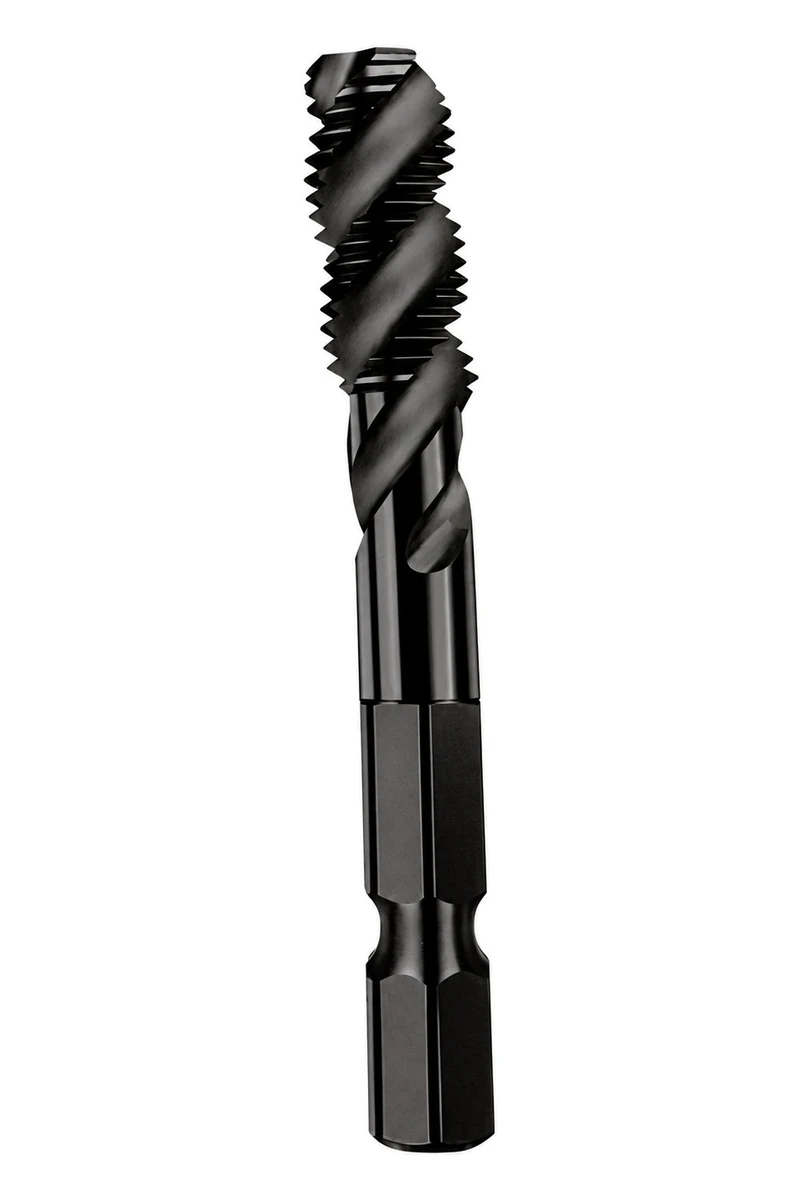

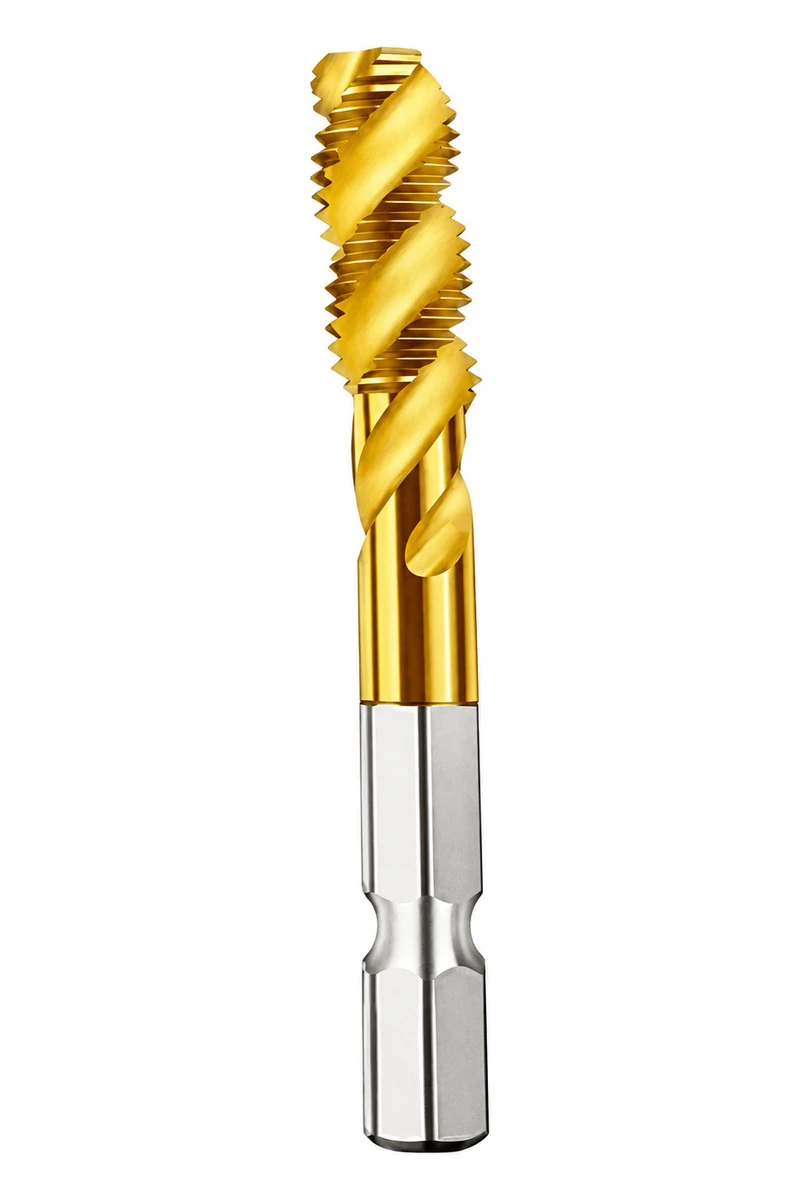

Macho helicoidal HSS con hexágono 1/4 (6.35 mm).
La longitud total indicada es 80 mm. Confirme profundidad útil y montaje aparte de la conexión hexagonal.
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS |
| Marcado de tolerancia/designación | JIS / 6H |
| Marcado de entrada/chaflán | B 2–2.5 |
La sección helicoidal y la conexión rápida importan al seleccionar. Compare rosca completa y hexágono con el portaherramientas. Conserve 80 mm totales y longitud activa por medida en el pedido.
Las barras redondas están agrupadas en la alimentación de la máquina.
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Se observan el apoyo de la herramienta, la muela y el refrigerante.
El dispositivo muestra las piezas colocadas para su manipulación.
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
En el cerramiento se ven herramientas y elementos de sujeción.
La imagen muestra componentes sujetos en posiciones indexadas.
Junto a la máquina hay una bandeja con componentes alargados.
Esta gama une hélice y mango 1/4. Déle una referencia propia, no la agrupe con cualquier accesorio rápido. Indique pieza, profundidad ciega y herramienta de accionamiento antes de elegir medidas.
Las estanterías permiten ver la organización de los componentes.
El cerramiento y los controles muestran la disposición del puesto.
La vista general muestra las máquinas dispuestas junto al pasillo.
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Desde el pasillo central se aprecian las filas de máquinas.
La vista muestra los cerramientos y las instalaciones elevadas.
Se ven operarios y bandejas junto a las máquinas.
La vista del equipo muestra el espacio que lo rodea.
La vista desde el pasillo muestra varios puestos consecutivos.
Los operarios aparecen en sus puestos de trabajo.
La fotografía muestra equipos organizados en una zona de trabajo.
La vista amplia muestra la disposición de las máquinas y los accesos.
Revise ranura y ajuste de arrastre con la muestra. En tamaños mayores use el corte de 25 mm; no extienda los 26 mm pequeños a toda la gama.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | M6 × 1.0 indica L 80 mm, Lc 26 mm y k 6.35 mm. M8, M10 y M12 tienen corte de 25 mm; no aplique el mismo Lc a todas las medidas. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Revise ranura y ajuste de arrastre con la muestra. En tamaños mayores use el corte de 25 mm; no extienda los 26 mm pequeños a toda la gama. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Si almacena rectos y helicoidales hexagonales, use descripciones diferentes. Mantenga ranura, medida y cantidad visibles al dividir paquetes. Las fotos comunes ilustran el formato sin confundir las gamas.
Combine una conexión hexagonal definida con la evacuación hacia el mango para seleccionar agujeros ciegos.
80 mm en las siete entradas. La longitud de corte es propia de cada medida y se consulta aparte.
Ayuda a devolver viruta a la entrada al no haber salida inferior. Aun así, compruebe margen de entrada y material.
No. M3–M6 indica 26 mm; M8, M10 y M12 indica 25 mm.
No. Compruebe acoplamiento, retención y requisitos de roscado del equipo. La medida entre caras no identifica un sistema propietario.
Solo tras comparar evacuación, longitudes total/corte y amarre. Misma rosca y conexión no hacen geometrías equivalentes.
Medida/paso, pieza, profundidades de taladro y rosca completa, portaherramientas, modo y cantidad. Añada embalaje e identificación cuando se requieran.
Indique profundidad ciega, accionamiento hexagonal y lista helicoidal requerida.
