HERRAMIENTAS DE ROSCADO / COMPRAS INDUSTRIALES
Macho de máquina HSS-Co de 100 mm
Especifique 100 mm de longitud total sin confundirla con la profundidad roscada ni con la dirección de viruta.
El macho de máquina HSS-Co de 100 mm mantiene 100 mm de longitud total en nueve combinaciones métricas, M2 × 0.4–M12 × 1.75. Resuelve requisitos de acceso y alcance distintos de una herramienta normal. Indique por separado si necesita ranura helicoidal o entrada corregida.
Longitud total de 100 mmNueve combinaciones, M2 × 0.4–M12 × 1.75.
Ranura helicoidal o entrada corregidaDefina la dirección de viruta aparte del mayor alcance.
Longitud de corte del M6: 19 mmEl alcance total no es profundidad de rosca completa; indique acceso y sujeción.
- 100 mm de longitud total en las referencias indicadas.
- Acero rápido con cobalto.

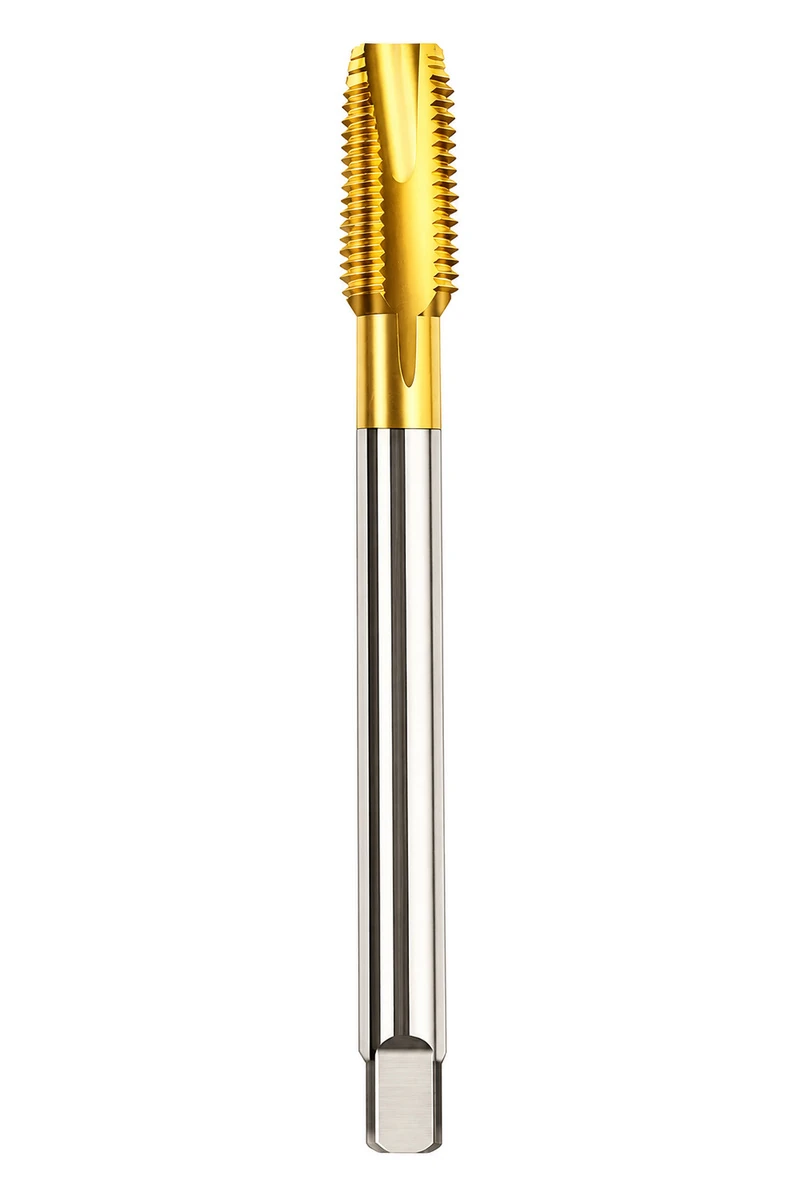

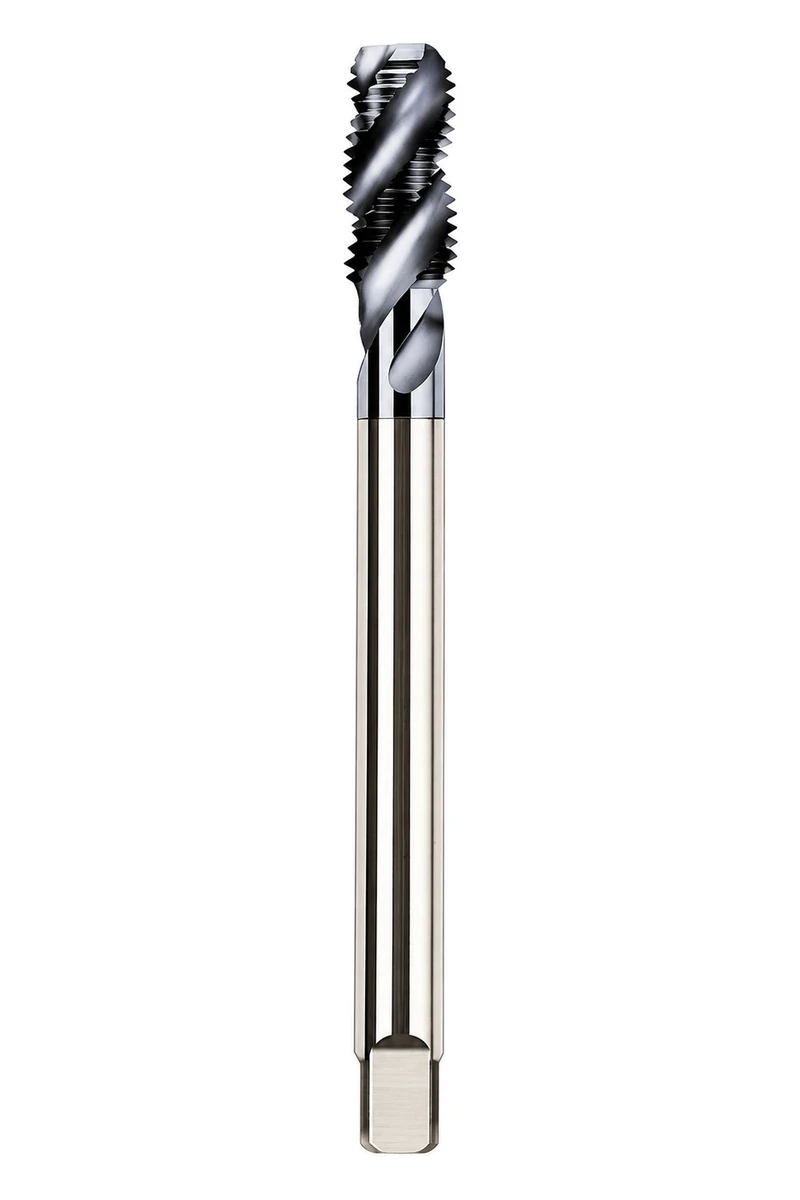

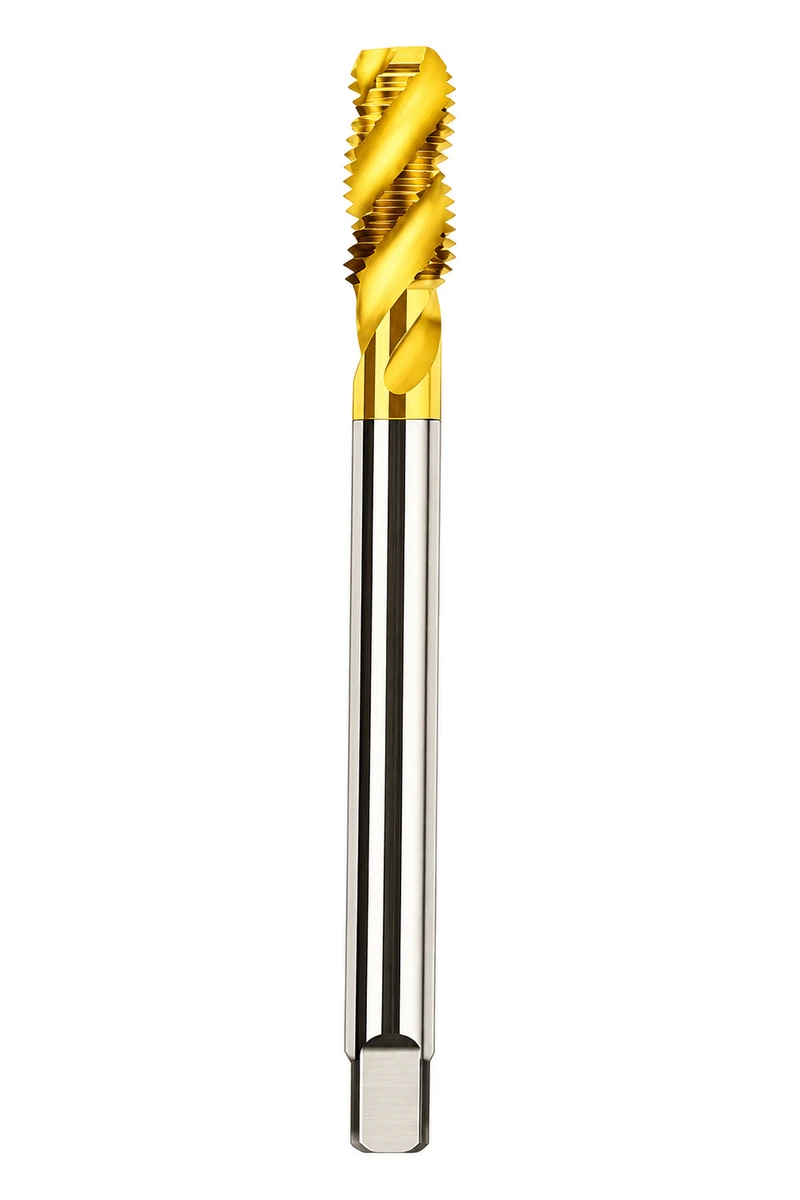

- Configuraciones helicoidal y de entrada corregida.
- Para una longitud especial, envíe muestra o plano acotado.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción
Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

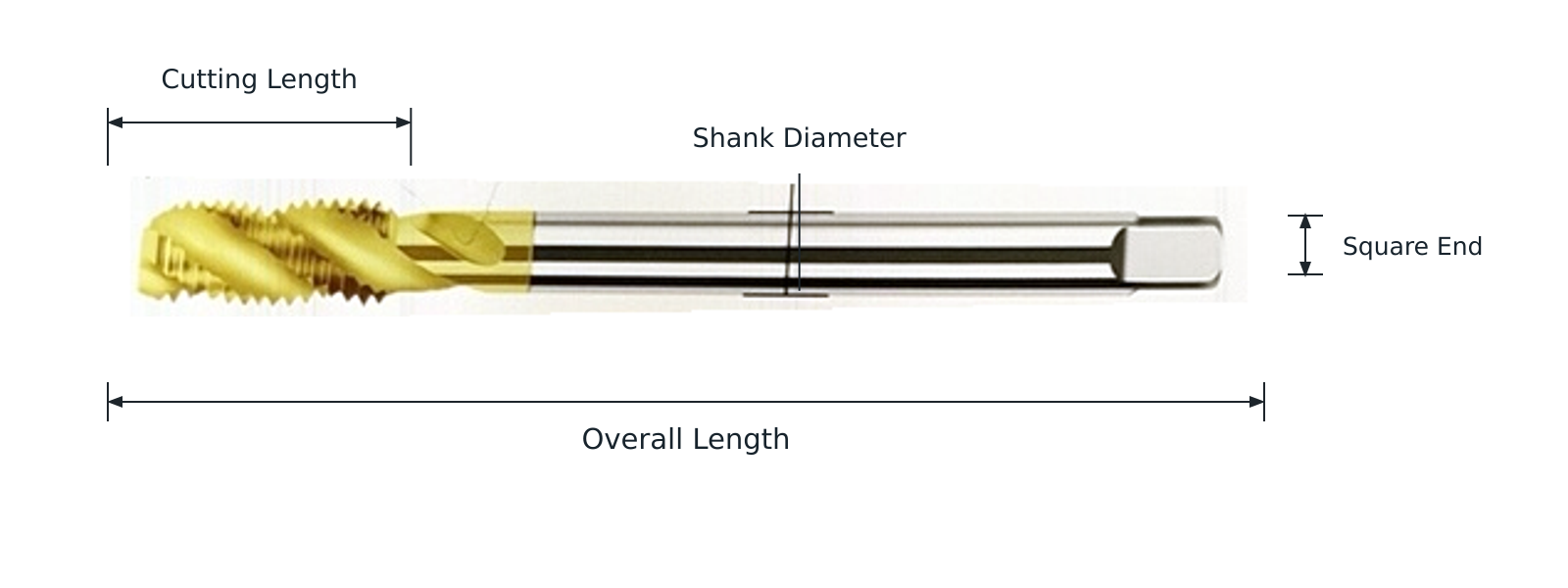

Nombres de las dimensiones y elementos del macho
- Longitud de corte/roscada (Lc)
- Diámetro del mango (d)
- Cuadradillo de arrastre (k)
- Longitud total (L)
| Rosca / designación | Longitud total L (mm) | Longitud de trabajo/corte Lc (mm) | Diámetro indicado d (mm) | Cuadradillo / arrastre k (mm) | Referencia de taladro previo (mm) |
|---|---|---|---|---|---|
| M2x0.4 | 100 | 12 | 3 | 2.5 | 1.6 |
| M2.5x0.45 | 100 | 14 | 3 | 2.5 | 2.1 |
| M3x0.5 | 100 | 11 | 4 | 3.2 | 2.5 |
| M4x0.7 | 100 | 13 | 5 | 4 | 3.3 |
| M5x0.8 | 100 | 16 | 5.5 | 4.5 | 4.2 |
| M6x1.0 | 100 | 19 | 6 | 4.5 | 5 |
| M8x1.25 | 100 | 22 | 6.2 | 5 | 6.8 |
| M10x1.5 | 100 | 24 | 7 | 5.5 | 8.5 |
| M12x1.75 | 100 | 29 | 8.5 | 6.5 | 10.3 |
Ajuste el taladro previo al sistema de rosca, al material y al criterio de aceptación acordado.
En M6 × 1.0: L 100 mm, Lc 19 mm, d 6 mm y k 4.5 mm. Compare trabajo y amarre con el plano del alojamiento, no solo con la longitud total.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO
Macho de mango largo: alcance y sujeción
Relacionar la pieza con la operación
Muestre en el plano profundidad de alojamiento, restricciones de entrada, rosca completa y espacio del portamachos. Hélice y entrada corregida tienen trayectorias de viruta distintas aunque ambas sean alargadas.
Comprobar las condiciones de uso
Los 100 mm son longitud total, no profundidad roscable ni garantía de rigidez. El mayor alcance exige revisar apoyo, alineación y holgura. No presuponga todas las configuraciones fotografiadas en cada medida.
No copie automáticamente los ajustes de un macho corto. El mayor alcance cambia la revisión de apoyo, alineación y acceso; confirme los ajustes para la herramienta y pieza reales. Si pide ambas geometrías, separe cantidades y dirección de viruta por referencia.
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Macho de roscar métrico helicoidal HSS | Serie métrica helicoidal de evacuación hacia el mango para agujeros ciegos; conserve las dimensiones indicadas. |
| Macho métrico de entrada corregida HSS | Reserve una salida libre para la viruta al elegir machos métricos para agujeros pasantes. |
| Macho helicoidal HSS con hexágono de 1/4 pulgada | Combine una conexión hexagonal definida con la evacuación hacia el mango para seleccionar agujeros ciegos. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Seleccione alcance y evacuación por separado
Macho HSS-Co alargado con longitud total inicial de 100 mm.
- La gama incluye ranura helicoidal y entrada corregida.
- Se pueden estudiar longitudes totales especiales según muestra o aplicación.
- Elija la forma de corte aparte del acceso y alcance.
Incluya un plano de acceso si la herramienta, el portamachos o el alojamiento limitan la posición.
Marcados técnicos y especificación del material
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSSE |
| Especificación del material de la herramienta | HSS-Co |
| Marcado de tolerancia/designación | JIS / P2 |
| Marcado de entrada/chaflán | B 4–5 |
Separe longitud total y profundidad útil de rosca
Vincule el cuerpo alargado con la geometría y longitud roscada pedidas. Una herramienta más larga no aporta automáticamente más rosca útil. Compare alcance, amarre y profundidad completa con el modelo elegido.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Compruebe el acceso antes de pedir un macho largo
El mango largo responde al acceso, no a un diámetro nominal mayor. La serie de 100 mm incluye ambas formas de evacuación. Comparta posición del portamachos y obstáculos para revisar el alcance según la aplicación.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación: Macho de máquina HSS-Co de 100 mm
- Longitud total frente al pedido
- Identificación de hélice o entrada corregida
- Corte, mango y arrastre
Use el plano dimensional aprobado para aceptar alcance. Compruebe longitud y sujeción aparte de la zona de corte: medir longitud no identifica la punta o la ranura pedidas.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | En M6 × 1.0: L 100 mm, Lc 19 mm, d 6 mm y k 4.5 mm. Compare trabajo y amarre con el plano del alojamiento, no solo con la longitud total. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Use el plano dimensional aprobado para aceptar alcance. Compruebe longitud y sujeción aparte de la zona de corte: medir longitud no identifica la punta o la ranura pedidas. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Proteja e identifique la serie alargada
Separe los largos de las referencias normales en la lista de embalaje. Indique si necesita una forma de corte o ambas y detalle cada medida. Use las fotos para acordar apoyo del cuerpo largo y separación de filos en transporte.
Convierta la selección en una lista de compra clara
Especifique 100 mm de longitud total sin confundirla con la profundidad roscada ni con la dirección de viruta.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿100 mm significa poder roscar 100 mm?
No: es longitud total. La sección de corte es mucho más corta; además deben reservarse entrada y holguras para la profundidad completa.
¿Son iguales los alargados helicoidales y de entrada corregida?
No. La hélice devuelve viruta a la entrada; la punta la empuja hacia delante. Defina la forma según agujero y espacio de viruta.
¿Qué medidas tienen 100 mm de longitud total?
Nueve combinaciones, M2 × 0.4–M12 × 1.75. Consulte trabajo, mango y cuadradillo por fila.
¿Qué dimensiones tiene el M6 × 1.0 alargado?
L 100 mm, Lc 19 mm, d 6 mm y k 4.5 mm. Los 19 mm de trabajo no garantizan 19 mm de rosca completa.
¿Qué se necesita para una longitud especial?
Muestra o plano con alcance, longitud de trabajo, rosca/paso, arrastre y holgura de pieza. Indique también material y dirección de viruta.
¿Puede sustituirse por uno más largo sin revisar el portamachos?
No. Compruebe amarre, alineación, recorrido y espacio del alojamiento. El alcance no demuestra un montaje adecuado o seguro.
CONSULTA DEL PRODUCTO
Comparta el alcance y el plano de acceso
Indique alcance total, forma de corte y medidas en el mensaje. Envíe el plano por correo o WhatsApp.
