HERRAMIENTAS DE ROSCADO / COMPRAS INDUSTRIALES

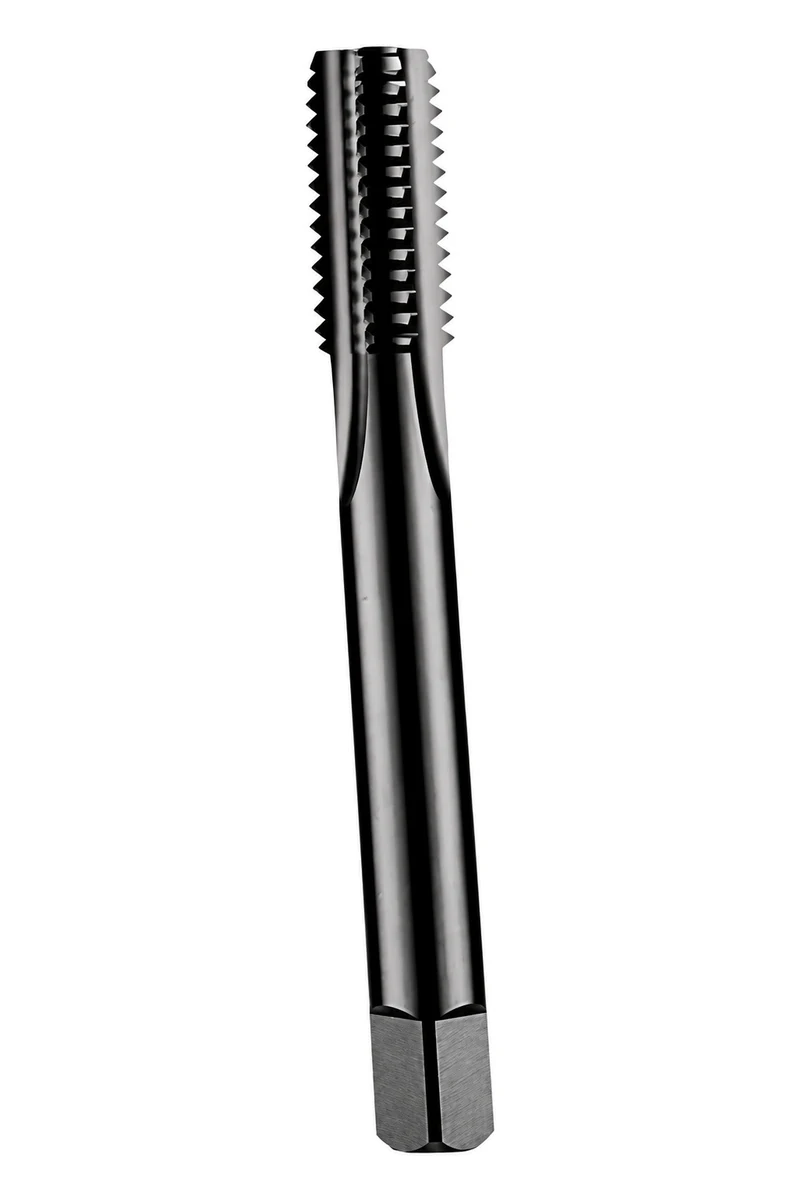

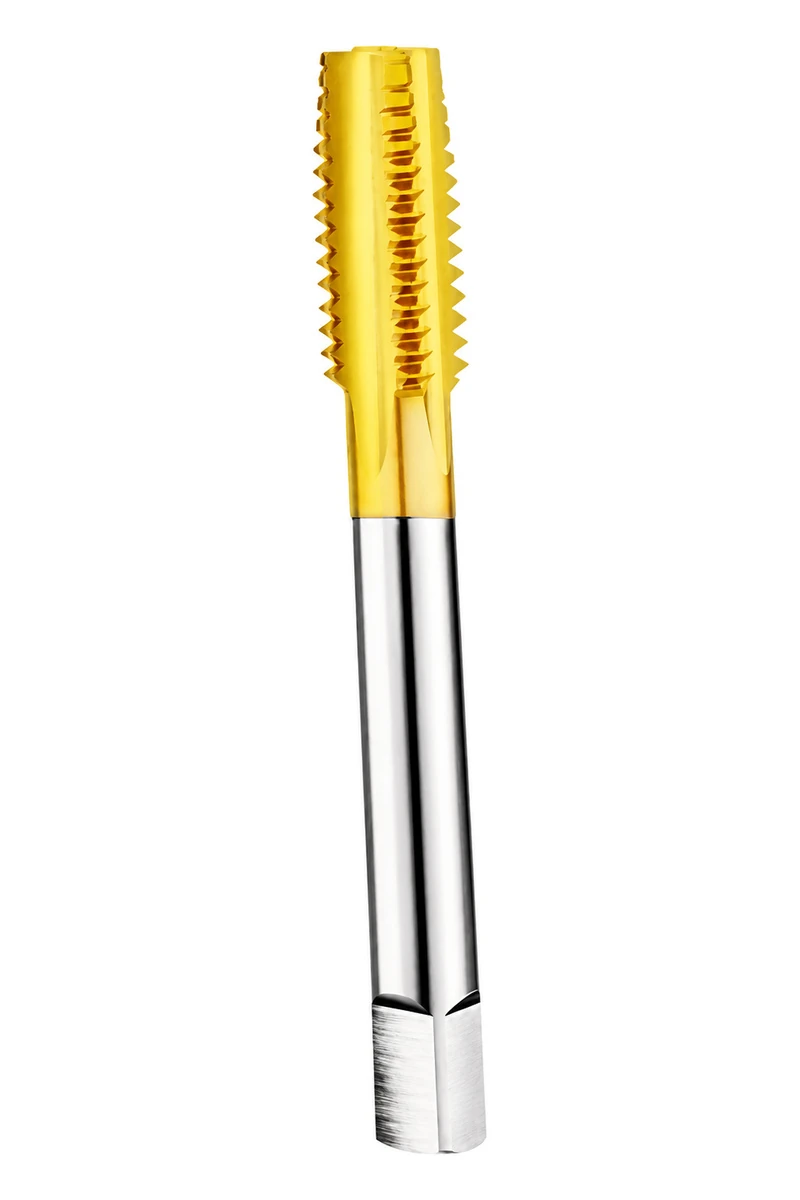

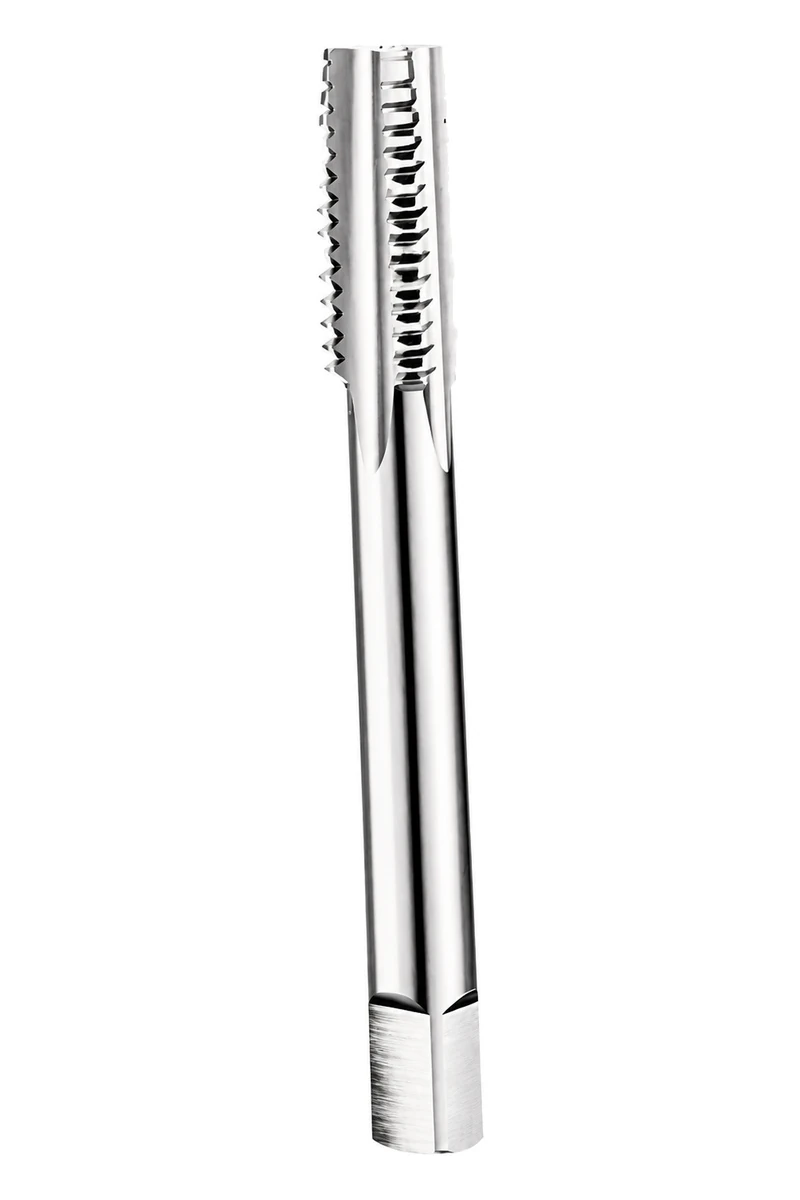

Macho STI HSS para insertos roscados
Seleccione el macho de preparación según el sistema de inserto, no un macho normal con la misma letra M.
El macho STI HSS para insertos roscados prepara la rosca receptora de insertos de alambre. Incluye nueve designaciones nominales M2–M12. STI identifica la rosca que recibe el inserto y debe figurar en la descripción y embalaje.
STI2 × 0.4–STI12 × 1.75Nueve designaciones de rosca receptora para insertos de alambre.
Geometría de rosca receptora STIUn macho métrico normal para el tornillo final no lo sustituye.
Selección por sistema de insertoDefina inserto, profundidad receptora y aceptación.
- Perfil STI dedicado a insertos roscados de alambre.
- Construcción HSS.
- Ranuras rectas y extremo de arrastre cuadrado.
- Designaciones de inserto indicadas: M2–M12.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción
Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

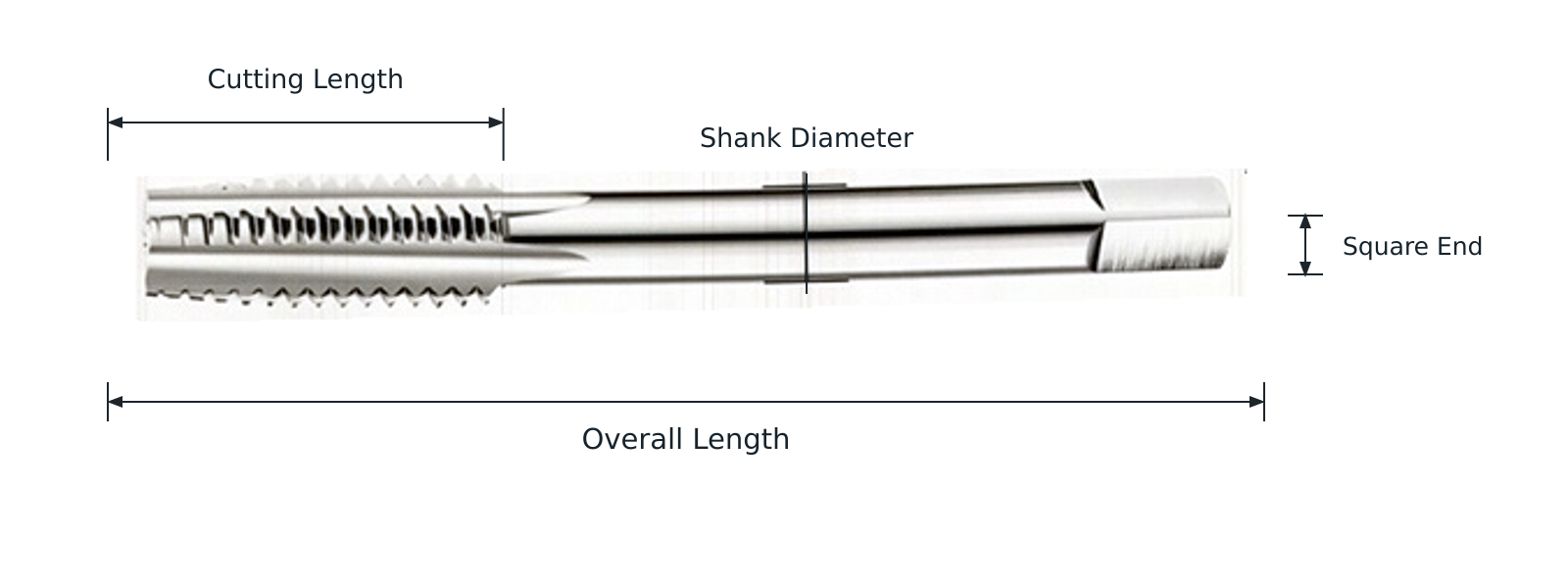

Nombres de las dimensiones y elementos del macho
- Longitud de corte/roscada (Lc)
- Diámetro del mango (d)
- Cuadradillo de arrastre (k)
- Longitud total (L)
| Rosca / designación | Longitud total L (mm) | Longitud de trabajo/corte Lc (mm) | Diámetro indicado d (mm) | Cuadradillo / arrastre k (mm) |
|---|---|---|---|---|
| STI2x0.4 | 44.5 | 9.5 | 2.8 | 2.24 |
| STI2.5x0.45 | 48 | 11 | 3.35 | 2.8 |
| STI3x0.5 | 53 | 13 | 4 | 3.15 |
| STI4x0.7 | 58 | 16 | 5 | 4.5 |
| STI5x0.8 | 66 | 19 | 6.3 | 5 |
| STI6x1.0 | 72 | 22 | 6.3 | 5 |
| STI8x1.25 | 80 | 24 | 8 | 6.3 |
| STI10x1.5 | 80 | 29 | 9 | 7.1 |
| STI12x1.75 | 95 | 30 | 11.2 | 9 |
Antes de utilizar un diámetro previo, acuerde agujero y aceptación del sistema de inserto.
STI6 × 1.0 indica L 72 mm, Lc 22 mm, d 6.3 mm y k 5 mm. En una sustitución, incluya esos datos y los criterios propios del inserto.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO
Macho para insertos de alambre: confirme el sistema STI
Relacionar la pieza con la operación
Defina el roscado con medida nominal, paso, longitud e instrucciones del inserto elegido. La revisión incluye material de pieza, tipo de agujero y profundidad instalada.
Comprobar las condiciones de uso
Un STI no es el macho métrico ordinario del tornillo final. Agujero previo y aceptación deben ajustarse al sistema; no cambie de herramienta solo por la misma medida M.
El macho, los insertos y las herramientas de montaje son líneas de compra distintas: indique por separado lo que necesita, sin presuponer accesorios incluidos. Si el inserto no ajusta, compare sistema, paso, rosca receptora y aceptación antes de cambiar el diámetro previo. No dé por válida una compatibilidad universal entre marcas.
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Macho de roscar métrico HSS de ranura recta | Prepare el surtido métrico según el mango y el cuadradillo reales, además de la medida de rosca. |
| Macho de roscar métrico helicoidal HSS | Serie métrica helicoidal de evacuación hacia el mango para agujeros ciegos; conserve las dimensiones indicadas. |
| Juego de tres machos de mano HSS | Mantenga juntos los tres miembros del juego manual al pedir, aprobar muestras y reponer existencias. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Prepare el agujero para el inserto, no para el tornillo desnudo
Macho HSS ST/STI para agujeros de instalación de insertos de alambre.
- Seleccione según sistema de inserto y rosca nominal del tornillo.
- Utilice la preparación específica del inserto.
- Indique material de la pieza aparte del requisito de inserto de inoxidable.
El taladro de un macho métrico ordinario no sustituye la preparación del inserto, aunque coincida el tornillo final.
Marcados técnicos y especificación del material
| Sistema de rosca | STI métrica |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS |
| Marcado de tolerancia/designación | ISO 2 / 6H |
| Marcado de entrada/chaflán | B 4–5 |
Vincule el macho con la instalación del inserto
Conserve la función de preparación del inserto desde el presupuesto hasta el embalaje. Un macho normal del mismo tornillo nominal no debe sustituirse por una marca de medida parecida.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Separe herramientas de inserto y machos normales
El pedido STI empieza por el sistema de inserto, no solo por la rosca final. Revise las fotos de fábrica junto con ese requisito y mantenga las existencias STI separadas del recambio métrico ordinario.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación: Macho STI HSS para insertos roscados
- Identificación STI frente al sistema de inserto
- Rosca y dimensiones de herramienta indicadas
- Agujero de preparación y requisitos de aceptación
Acuerde la aceptación de la rosca receptora según el inserto. Que un tornillo normal encaje en la rosca nominal final no demuestra por sí solo una preparación STI correcta.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Rosca receptora y sistema de inserto elegido | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | STI6 × 1.0 indica L 72 mm, Lc 22 mm, d 6.3 mm y k 5 mm. En una sustitución, incluya esos datos y los criterios propios del inserto. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Acuerde la aceptación de la rosca receptora según el inserto. Que un tornillo normal encaje en la rosca nominal final no demuestra por sí solo una preparación STI correcta. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Identifique STI sin ambigüedades en el paquete
Escriba STI junto a la medida en etiquetas y almacén. En surtidos de reparación, distinga preparación de inserto y roscado normal para recepción. Acuerde con las fotos cómo mostrar esa diferencia.
Convierta la selección en una lista de compra clara
Seleccione el macho de preparación según el sistema de inserto, no un macho normal con la misma letra M.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿Para qué sirve un macho STI?
Prepara la rosca receptora del inserto de alambre. Una vez instalado, el inserto aporta la rosca interior nominal para el tornillo.
¿Puede un macho M6 normal sustituir a STI6?
No. El inserto necesita geometría receptora propia. M6 describe la rosca final del inserto, no un perfil de macho intercambiable.
¿Cómo se elige el taladro previo para STI?
Acuerde diámetro y tolerancia según el sistema y la pieza. No utilice el diámetro de un macho métrico de corte normal.
¿Qué medidas incluye la serie STI?
Nueve entradas de STI2 × 0.4 a STI12 × 1.75. Son designaciones de inserto y deben pedirse identificando STI.
¿Qué profundidades necesita un agujero ciego de inserto?
Longitud y posición instalada del inserto, profundidad receptora requerida y taladro total. Reserve espacio de entrada e instalación.
¿Qué incluir al solicitar un STI de sustitución?
Indique sistema, medida/paso nominal, pieza, sujeción, profundidad receptora y cantidad en el mensaje. Envíe ficha del inserto y plano por correo o WhatsApp e identifique el método de aceptación.
CONSULTA DEL PRODUCTO
Envíe la especificación del inserto para seleccionar STI
Facilite sistema de inserto, tornillo nominal y cantidades de machos STI.
