Серия AEH AEI AEJ · R069

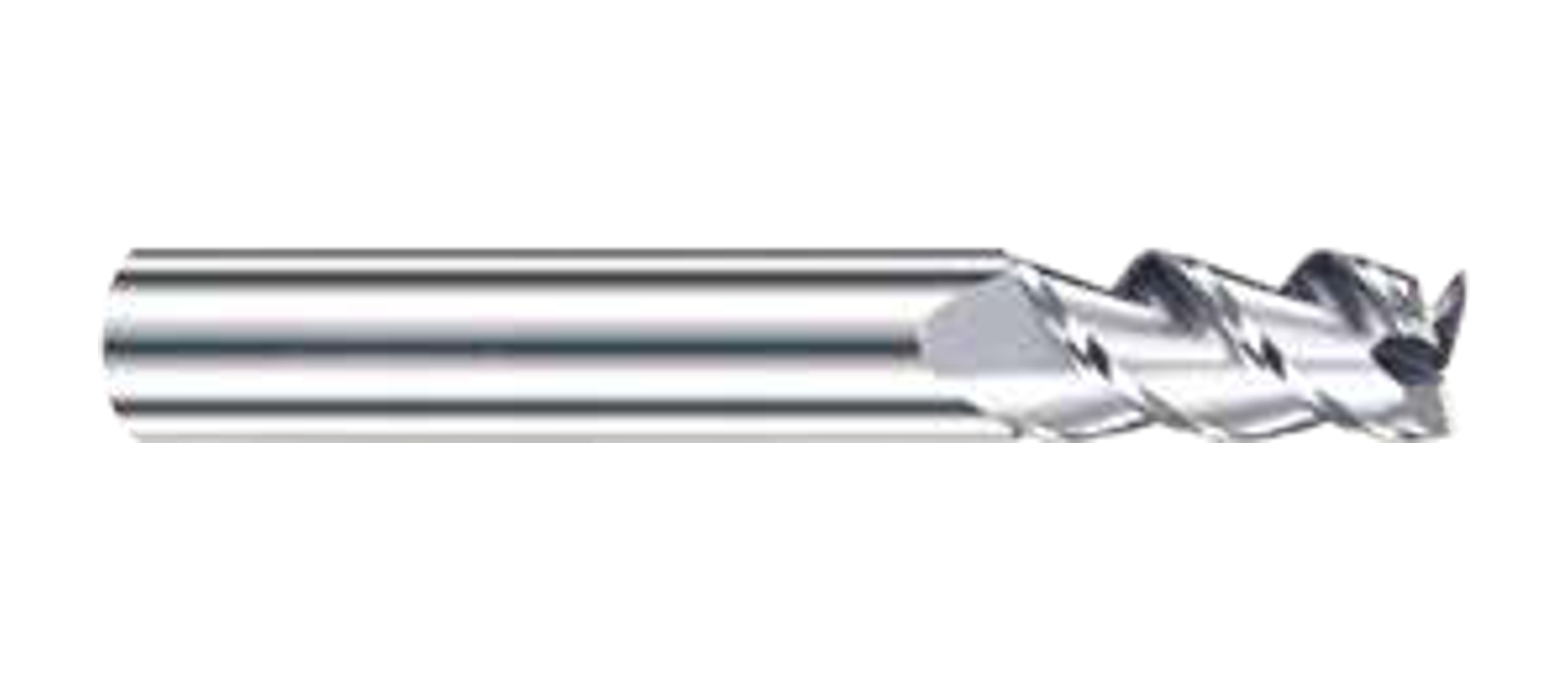

Фрезы по алюминию с длинным хвостовиком
Сравните серии AEH, AEI, AEJ по модели и подтверждённым размерам. Страница предназначена для подбора под обработка алюминия с увеличенным вылетом и подготовки промышленного запроса.
- 18 моделей с сохранёнными каталожными обозначениями
- Исполнения с числом зубьев: 3
- Основные параметры выбора: D, Lc, L и d
Подбор: фреза по алюминию с длинным хвостовиком
Сначала определите геометрию и размеры по чертежу детали, затем сравните D, Lc, L и d. После этого проверьте вылет, держатель, оснастку и возможности станка.
- Не переносите размеры между сериями и моделями
- Различайте режущую, рабочую и общую длину
- Для заказа указывайте полный код и количество

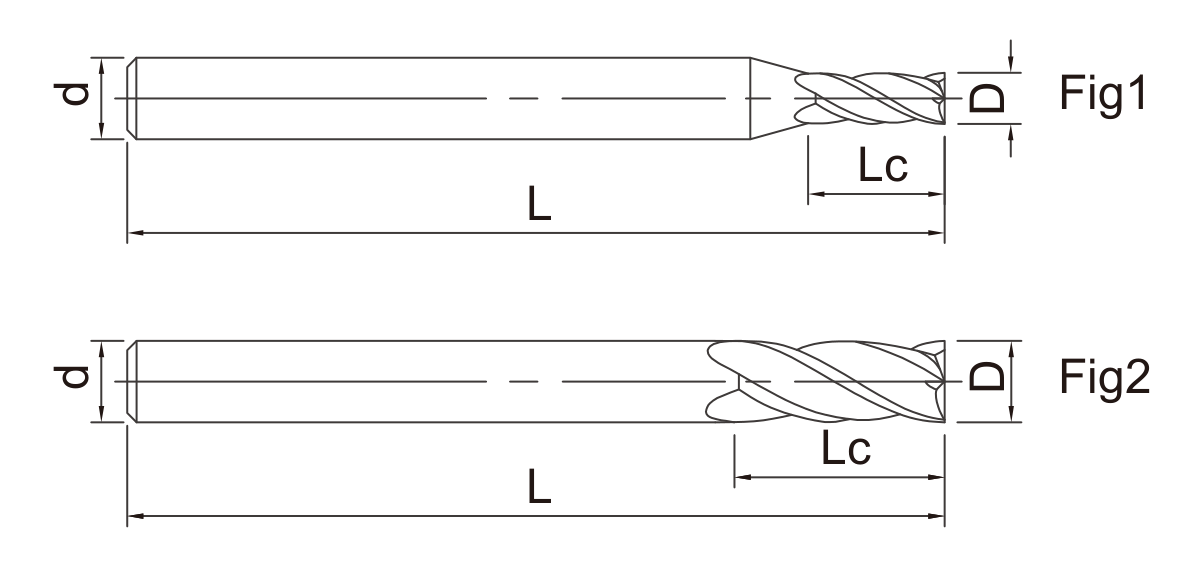

Серии, изображения и размерные чертежи
Характеристики по моделям
Таблицы сохраняют подтверждённые каталожные модели, значения и единицы. Пустое или неопубликованное поле показано как «—» и не означает ноль.
AEH AEI AEJ · R069 · 3 ЗУБА
| Модель | Диаметр резания (D, мм) | Длина режущей части (Lc, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|
| AEH0303A | D3 | 12 | L75 | 4 | 3 |
| AEH0303 | D3 | 12 | L75 | 6 | 3 |
| AEH0403A | D4 | 16 | L75 | 4 | 3 |
| AEH0403 | D4 | 16 | L75 | 6 | 3 |
| AEH0503Z | D5 | 20 | L75 | 5 | 3 |
| AEH0503 | D5 | 20 | L75 | 6 | 3 |
| AEH0603 | D6 | 25 | L75 | 6 | 3 |
| AEH0803 | D8 | 32 | L75 | 8 | 3 |
| AEI0603 | D6 | 25 | L100 | 6 | 3 |
| AEI0803 | D8 | 32 | L100 | 8 | 3 |
| AEI1003 | D10 | 45 | L100 | 10 | 3 |
| AEI1203 | D12 | 45 | L100 | 12 | 3 |
| AEJ0603 | D6 | 30 | L150 | 6 | 3 |
| AEJ0803 | D8 | 40 | L150 | 8 | 3 |
| AEJ1003 | D10 | 45 | L150 | 10 | 3 |
| AEJ1203 | D12 | 50 | L150 | 12 | 3 |
| AEJ1603 | D16 | 65 | L150 | 16 | 3 |
| AEJ2003 | D20 | 75 | L150 | 20 | 3 |
Применение, подбор и данные для заказа
Сравнение серий и размеров
Серии AEH, AEI, AEJ нельзя считать взаимозаменяемыми только по названию или диаметру. Сопоставьте каждую строку с размерным чертежом и геометрией детали.
Условия применения
Для задачи «обработка алюминия с увеличенным вылетом» укажите материал и его состояние, операцию, глубину и ширину обработки, станок, держатель, вылет, охлаждение либо управление пылью — когда это относится к процессу.
Закупка и повторный заказ
Передайте модель и количество по каждой позиции, чертёж и критерии приёмки. Для повторного заказа сохраняйте утверждённый код, редакцию чертежа и требования к маркировке, документации и упаковке.
Документированное производственное оборудование
15 изображений показывают реальные зоны и оборудование изготовления и финишной обработки инструмента.
Закрытая рабочая зона шлифовального оборудования с ЧПУ.
Линия ультразвуковой очистки с технологическими корзинами.
Шлифовальное оборудование с закрытой рабочей зоной.
Инструментальный шлифовальный станок в производственной зоне.
Автоматизированная шлифовальная ячейка с защитным ограждением.
Автоматизированное шлифовальное оборудование в цехе.
Ряд шлифовальных станков с ЧПУ в производственной зоне.
Установка нанесения покрытия в технологической зоне.
Камера и органы управления установки нанесения покрытия.
Оператор работает у закрытой станции лазерной маркировки.
Рабочие места для финишной обработки инструмента.
Оборудование для контролируемой подготовки режущей кромки.
Оборудование для скругления и полирования кромок.
Оборудование мокрой струйной обработки с рабочей камерой.
Другой ракурс оборудования мокрой струйной обработки.
Оборудование контроля и измерения
8 изображений показывают реальные зоны оптического контроля, измерения, преднастройки и балансировки.
Операторы работают на постах оптического контроля.
Экран и оборудование для измерения профиля инструмента.
Измерительные посты в зоне контроля.
Балансировочный прибор для проверки инструмента.
Пост преднастройки и размерного контроля.
Оптический пресеттер для размерной проверки инструмента.
Система оптического контроля в измерительной зоне.
Оператор устанавливает инструмент в закрытую измерительную машину.
Вопросы о продукции
Как подобрать фреза по алюминию с длинным хвостовиком?
Сопоставьте D, Lc, L и d с чертежом детали, затем проверьте станок, держатель, доступ и требуемое количество. Выбор только по номинальному диаметру недостаточен.
Какие серии и исполнения представлены?
На странице приведены серии AEH, AEI, AEJ: 18 каталожных моделей, число зубьев — 3. Код модели и строку таблицы следует сохранять полностью.
Как проверить длину и доступ?
Lc, L1 и L имеют разный смысл. Сверяйте их с размерным чертежом, вылетом из держателя, стенками детали и оснасткой.
Какие данные о материале нужны?
Укажите точную марку и состояние материала, операцию, глубины резания, станок, держатель и условия отвода стружки или пыли.
Какие данные нужны для запроса цены?
Укажите модель и количество по каждой позиции, материал, операцию, чертёж, станок, держатель, требования к образцу, маркировке и упаковке. Для задачи «обработка алюминия с увеличенным вылетом» приложите размеры зоны обработки.
Можно ли заменить модель другой с тем же диаметром?
Не автоматически. Радиус, число зубьев, длина режущей части, рабочая и общая длина, а также хвостовик могут отличаться. Сравните полную строку и размерный чертёж.
