Fresas esféricas de mango largo

Compare series y modelos de fresa esférica de mango largo a partir de dimensiones y códigos verificados del catálogo AXIMET.

Selección por radio esférico, diámetro, longitud de corte y salida de la herramienta.
Series, radios, pasos, longitudes y diámetros conservados por código de catálogo.
Revisión técnica B2B por modelo, cantidad y aplicación.

Solicitar cotización →Comparar especificaciones ↓

Fresas esféricas de mango largo, vista de producto

Fresas esféricas de mango largo, geometría de la herramienta

Selección de fresa esférica de mango largo

Esta página reúne 3 familias de catálogo para contornos, superficies 3D y zonas que exigen mayor alcance axial. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.

Defina material, dureza disponible, operación y cantidad.
Compare radio esférico, diámetro, longitud de corte y salida de la herramienta.
Use el dibujo dimensional completo para comprobar alcance, holgura y sujeción.

Series, vistas de producto y dibujos dimensionales

Serie HBH HBI HBJ · R023

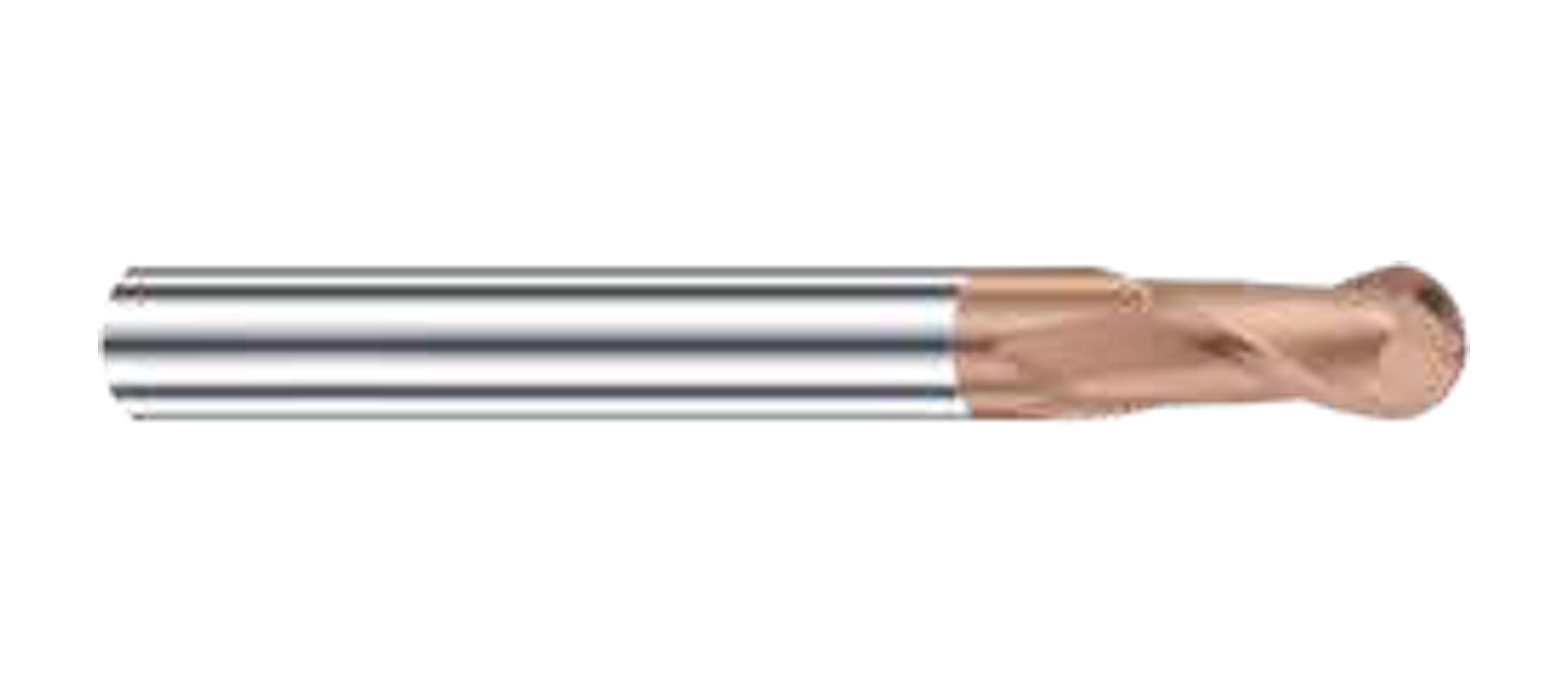

Fresas esféricas de mango largo, serie HBH HBI HBJ, vista de producto — Vista de producto · serie HBH HBI HBJ · R023

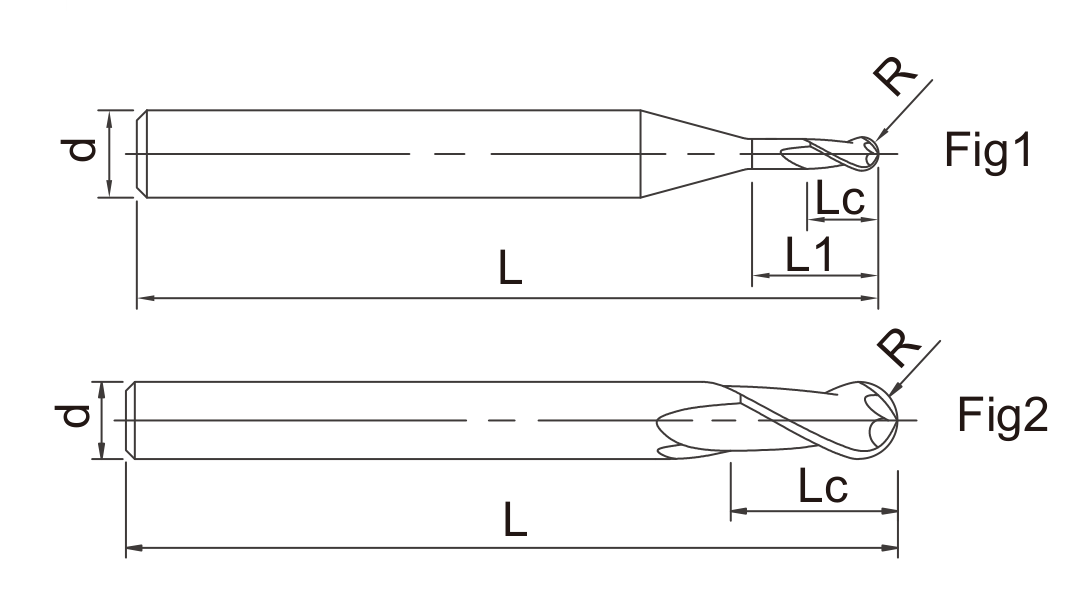

Fresas esféricas de mango largo, serie HBH HBI HBJ, dibujo dimensional — Dibujo dimensional · serie HBH HBI HBJ · R023

Serie HBXH HBXI HBXJ · R025

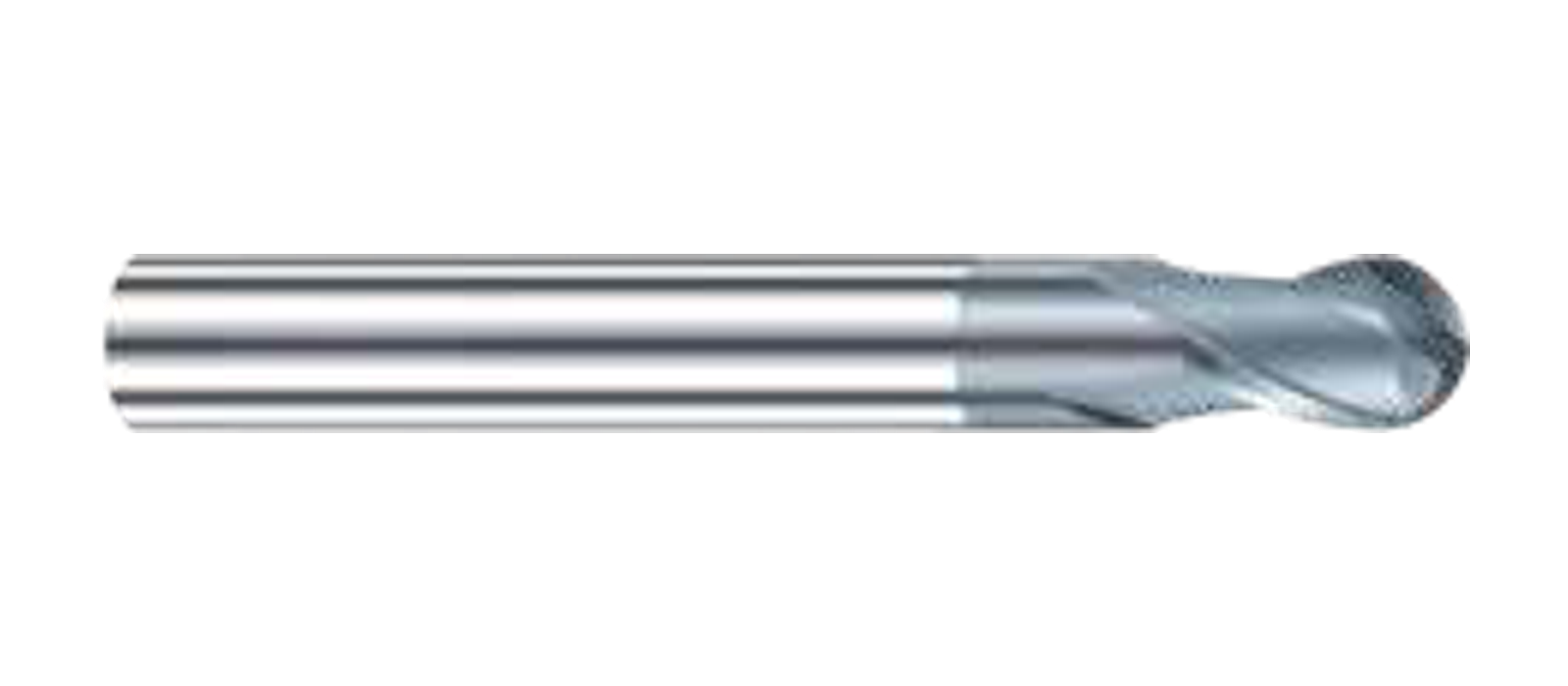

Fresas esféricas de mango largo, serie HBXH HBXI HBXJ, vista de producto — Vista de producto · serie HBXH HBXI HBXJ · R025

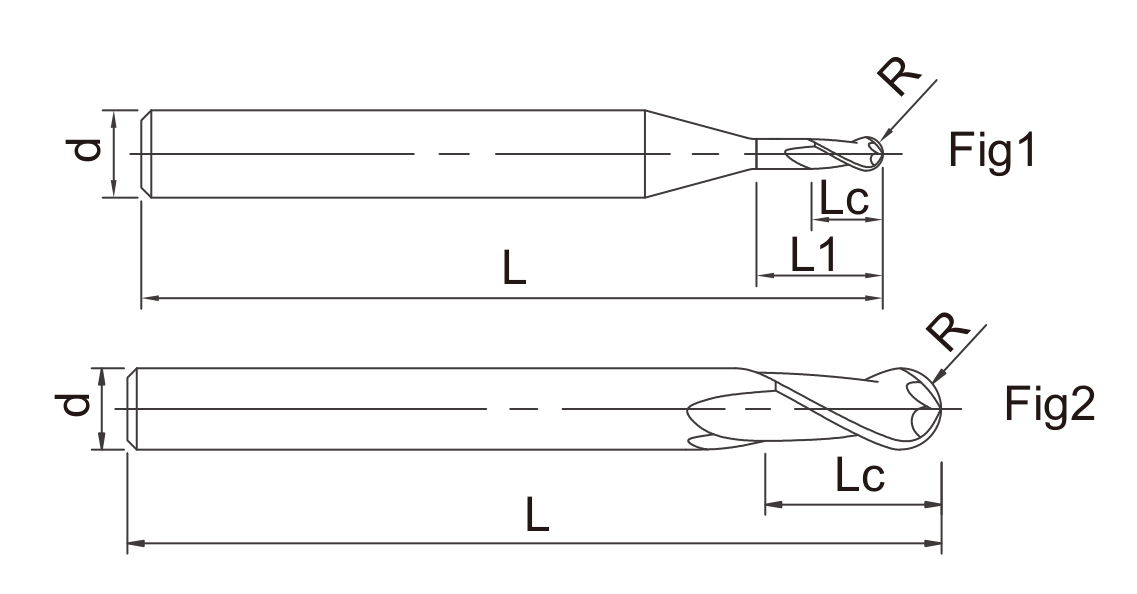

Fresas esféricas de mango largo, serie HBXH HBXI HBXJ, dibujo dimensional — Dibujo dimensional · serie HBXH HBXI HBXJ · R025

Serie DBH DBI DBJ · R046

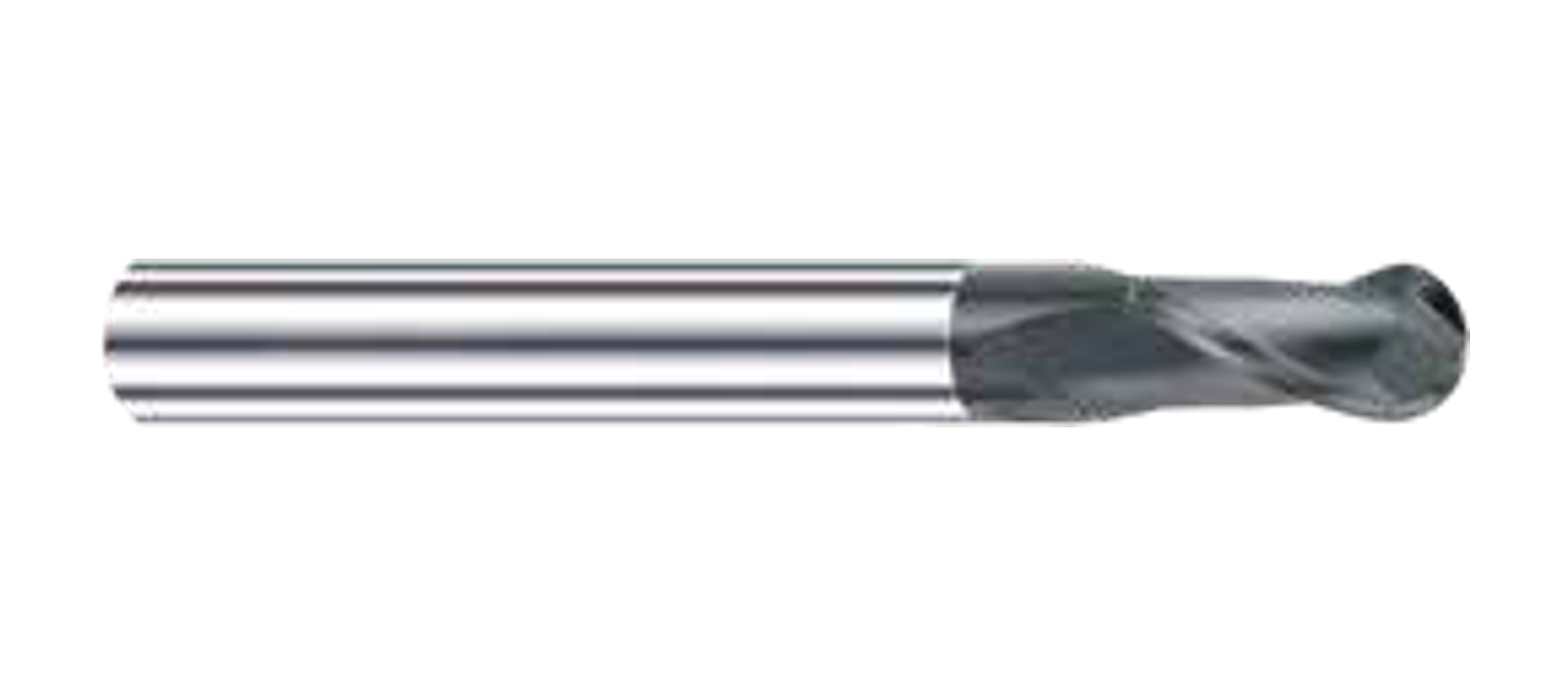

Fresas esféricas de mango largo, serie DBH DBI DBJ, vista de producto — Vista de producto · serie DBH DBI DBJ · R046

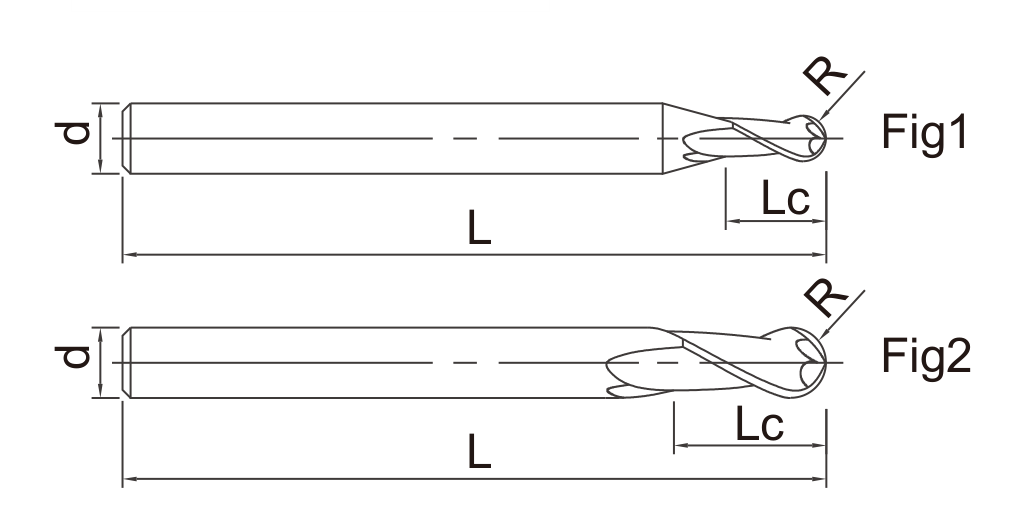

Fresas esféricas de mango largo, serie DBH DBI DBJ, dibujo dimensional — Dibujo dimensional · serie DBH DBI DBJ · R046

Especificaciones por modelo

Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

HBH HBI HBJ · R023 · 2 LABIOS

Modelo	Diámetro de corte (D, mm)	Radio esférico (R, mm)	Longitud de corte (Lc, mm)	Longitud útil (L1, mm)	Longitud total (L, mm)	Diámetro del mango (d, mm)	Labios (F)
HBH0202A	D2	R1	2	4	L75	4	2
HBH0202	D2	R1	2	4	L75	6	2
HBH0252A	D2.5	R1.25	2.5	5	L75	4	2
HBH0252	D2.5	R1.25	2.5	5	L75	6	2
HBH0302A	D3	R1.5	3	6	L75	4	2
HBH0302	D3	R1.5	3	6	L75	6	2
HBH0352A	D3.5	R1.75	3.5	7	L75	4	2
HBH0352	D3.5	R1.75	3.5	7	L75	6	2
HBH0402A	D4	R2	6	—	L75	4	2
HBH0402	D4	R2	6	—	L75	6	2
HBH0502Z	D5	R2.5	7.5	—	L75	5	2
HBH0502	D5	R2.5	7.5	—	L75	6	2
HBH0602	D6	R3	9	—	L75	6	2
HBH0802	D8	R4	12	—	L75	8	2
HBI0202	D2	R1	2	4	L100	6	2
HBI0252	D2.5	R1.25	2.5	5	L100	6	2
HBI0302	D3	R1.5	3	6	L100	6	2
HBI0352	D3.5	R1.75	3.5	7	L100	6	2
HBI0402	D4	R2	6	—	L100	6	2
HBI0502Z	D5	R2.5	7.5	—	L100	5	2
HBI0502	D5	R2.5	7.5	—	L100	6	2
HBI0602	D6	R3	9	—	L100	6	2
HBI0802	D8	R4	12	—	L100	8	2
HBI1002	D10	R5	15	—	L100	10	2
HBI1202	D12	R6	18	—	L100	12	2
HBJ0602	D6	R3	9	—	L150	6	2
HBJ0802	D8	R4	12	—	L150	8	2
HBJ1002	D10	R5	15	—	L150	10	2
HBJ1202	D12	R6	18	—	L150	12	2
HBJ1602	D16	R8	24	—	L150	16	2
HBJ2002	D20	R10	30	—	L150	20	2

HBXH HBXI HBXJ · R025 · 2 LABIOS

Modelo	Diámetro de corte (D, mm)	Radio esférico (R, mm)	Longitud de corte (Lc, mm)	Longitud útil (L1, mm)	Longitud total (L, mm)	Diámetro del mango (d, mm)	Labios (F)
HBXH0202A	D2	R1	2	4	L75	4	2
HBXH0202	D2	R1	2	4	L75	6	2
HBXH0252A	D2.5	R1.25	2.5	5	L75	4	2
HBXH0252	D2.5	R1.25	2.5	5	L75	6	2
HBXH0302A	D3	R1.5	3	6	L75	4	2
HBXH0302	D3	R1.5	3	6	L75	6	2
HBXH0352A	D3.5	R1.75	3.5	7	L75	4	2
HBXH0352	D3.5	R1.75	3.5	7	L75	6	2
HBXH0402A	D4	R2	6	—	L75	4	2
HBXH0402	D4	R2	6	—	L75	6	2
HBXH0502Z	D5	R2.5	7.5	—	L75	5	2
HBXH0502	D5	R2.5	7.5	—	L75	6	2
HBXH0602	D6	R3	9	—	L75	6	2
HBXH0802	D8	R4	12	—	L75	8	2
HBXI0202	D2	R1	2	4	L100	6	2
HBXI0252	D2.5	R1.25	2.5	5	L100	6	2
HBXI0302	D3	R1.5	3	6	L100	6	2
HBXI0352	D3.5	R1.75	3.5	7	L100	6	2
HBXI0402	D4	R2	6	—	L100	6	2
HBXI0502Z	D5	R2.5	7.5	—	L100	5	2
HBXI0502	D5	R2.5	7.5	—	L100	6	2
HBXI0602	D6	R3	9	—	L100	6	2
HBXI0802	D8	R4	12	—	L100	8	2
HBXI1002	D10	R5	15	—	L100	10	2
HBXI1202	D12	R6	18	—	L100	12	2
HBXJ0602	D6	R3	9	—	L150	6	2
HBXJ0802	D8	R4	12	—	L150	8	2
HBXJ1002	D10	R5	15	—	L150	10	2
HBXJ1202	D12	R6	18	—	L150	12	2

DBH DBI DBJ · R046 · 2 LABIOS

Modelo	Diámetro de corte (D, mm)	Radio esférico (R, mm)	Longitud de corte (Lc, mm)	Longitud total (L, mm)	Diámetro del mango (d, mm)	Labios (F)
DBH0202A	D2	R1	4	L75	4	2
DBH0202	D2	R1	4	L75	6	2
DBH0252A	D2.5	R1.25	5	L75	4	2
DBH0252	D2.5	R1.25	5	L75	6	2
DBH0302A	D3	R1.5	6	L75	4	2
DBH0302	D3	R1.5	6	L75	6	2
DBH0352A	D3.5	R1.75	8	L75	4	2
DBH0352	D3.5	R1.75	8	L75	6	2
DBH0402A	D4	R2	8	L75	4	2
DBH0402	D4	R2	8	L75	6	2
DBH0502Z	D5	R2.5	10	L75	5	2
DBH0502	D5	R2.5	10	L75	6	2
DBH0602	D6	R3	12	L75	6	2
DBH0802	D8	R4	16	L75	8	2
DBI0202	D2	R1	4	L100	6	2
DBI0252	D2.5	R1.25	5	L100	6	2
DBI0302	D3	R1.5	6	L100	6	2
DBI0352	D3.5	R1.75	8	L100	6	2
DBI0402A	D4	R2	8	L100	4	2
DBI0402	D4	R2	8	L100	6	2
DBI0502Z	D5	R2.5	10	L100	5	2
DBI0502	D5	R2.5	10	L100	6	2
DBI0602	D6	R3	12	L100	6	2
DBI0802	D8	R4	16	L100	8	2
DBI1002	D10	R5	20	L100	10	2
DBI1202	D12	R6	24	L100	12	2
DBJ0602	D6	R3	12	L150	6	2
DBJ0802	D8	R4	16	L150	8	2
DBJ1002	D10	R5	20	L150	10	2
DBJ1202	D12	R6	24	L150	12	2
DBJ1602	D16	R8	32	L150	16	2
DBJ2002	D20	R10	40	L150	20	2

Aplicaciones y criterios de compra

contornos, superficies 3D y zonas que exigen mayor alcance axial. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.

Pieza y operación

Indique material, dureza o condición disponible, tipo de operación y geometría requerida.

Series y dimensiones

Compare HBH HBI HBJ (R023), HBXH HBXI HBXJ (R025), DBH DBI DBJ (R046) por radio esférico, diámetro, longitud de corte y salida de la herramienta; conserve el código completo del modelo.

Máquina y pedido

Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.

Equipos de producción documentados

Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.

Celda CNC de rectificado de herramientas, referencia para Fresas esféricas de mango largo — **Celda CNC de rectificado de herramientas**
Vista de una celda CNC cerrada para el rectificado de herramientas.

Línea de limpieza ultrasónica, referencia para Fresas esféricas de mango largo — **Línea de limpieza ultrasónica**
Línea de limpieza ultrasónica con cestas de proceso.

Equipo CNC de rectificado, referencia para Fresas esféricas de mango largo — **Equipo CNC de rectificado**
Equipo CNC de rectificado con la zona de trabajo cerrada.

Rectificadora de herramientas, referencia para Fresas esféricas de mango largo — **Rectificadora de herramientas**
Rectificadora de herramientas instalada en el área de producción.

Celda automatizada de rectificado, referencia para Fresas esféricas de mango largo — **Celda automatizada de rectificado**
Celda automatizada de rectificado con cerramiento de seguridad.

Equipo automatizado de rectificado, referencia para Fresas esféricas de mango largo — **Equipo automatizado de rectificado**
Equipo automatizado de rectificado en el taller.

Rectificadoras CNC, referencia para Fresas esféricas de mango largo — **Rectificadoras CNC**
Fila de rectificadoras CNC en el área de producción.

Equipo de recubrimiento de herramientas, referencia para Fresas esféricas de mango largo — **Equipo de recubrimiento de herramientas**
Equipo de recubrimiento de herramientas en la zona de tratamiento.

Equipo del proceso de recubrimiento, referencia para Fresas esféricas de mango largo — **Equipo del proceso de recubrimiento**
Vista de la cámara y los controles del equipo de recubrimiento.

Estación de marcado láser, referencia para Fresas esféricas de mango largo — **Estación de marcado láser**
Un operario trabaja en una estación cerrada de marcado láser.

Puestos de acabado de herramientas, referencia para Fresas esféricas de mango largo — **Puestos de acabado de herramientas**
Puestos de trabajo destinados al acabado de herramientas.

Preparación del filo de corte, referencia para Fresas esféricas de mango largo — **Preparación del filo de corte**
Equipo utilizado para la preparación controlada del filo.

Redondeo y pulido de filos, referencia para Fresas esféricas de mango largo — **Redondeo y pulido de filos**
Equipo de redondeo y pulido de filos en el área de acabado.

Equipo de granallado húmedo, referencia para Fresas esféricas de mango largo — **Equipo de granallado húmedo**
Equipo de granallado húmedo con su recinto de trabajo.

Equipo de granallado húmedo — vista alternativa, referencia para Fresas esféricas de mango largo — **Equipo de granallado húmedo — vista alternativa**
Vista alternativa del equipo de granallado húmedo.

Equipos de inspección y medición documentados

Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.

Sala de inspección de herramientas, referencia para Fresas esféricas de mango largo — **Sala de inspección de herramientas**
Operarios trabajan en puestos de inspección óptica.

Medición del perfil de la herramienta

Pantalla y equipo para la medición del perfil de una herramienta.

Puestos de medición, referencia para Fresas esféricas de mango largo — **Puestos de medición**
Puestos de medición situados en el área de inspección.

Instrumento de equilibrado, referencia para Fresas esféricas de mango largo — **Instrumento de equilibrado**
Instrumento de equilibrado utilizado durante la revisión de herramientas.

Presetting y revisión dimensional, referencia para Fresas esféricas de mango largo — **Presetting y revisión dimensional**
Puesto de presetting y revisión dimensional.

Presetter óptico de herramientas, referencia para Fresas esféricas de mango largo — **Presetter óptico de herramientas**
Presetter óptico para la comprobación dimensional de herramientas.

Inspección óptica, referencia para Fresas esféricas de mango largo — **Inspección óptica**
Sistema de inspección óptica en el área de control.

Medición de herramientas, referencia para Fresas esféricas de mango largo — **Medición de herramientas**
Un operario coloca una herramienta en una máquina de medición cerrada.

Preguntas frecuentes sobre fresa esférica de mango largo

¿Para qué se utiliza una fresa esférica de mango largo?

Se considera para contornos, superficies 3D y zonas donde la longitud total facilita el acceso. La salida real, la rigidez y la holgura deben comprobarse contra la pieza y la fijación.

¿El radio esférico equivale al diámetro de corte?

No. En una geometría esférica completa, el radio nominal corresponde a la mitad del diámetro, pero el pedido debe conservar ambos campos y el modelo completo del catálogo.

¿Qué debe revisarse antes de usarla en una cavidad profunda?

Revise profundidad, acceso lateral, interferencias, salida desde el portaherramientas y diámetro efectivo en la zona de contacto. Una herramienta más larga no es automáticamente la opción más estable.

¿Qué información debe acompañar la solicitud de cotización?

Indique código de modelo o plano, material y condición, operación, radio esférico, diámetro, longitud de corte y salida de la herramienta, máquina, portaherramientas, cantidad, destino y criterios de aceptación.

¿Pueden agruparse modelos del mismo diámetro en una sola referencia?

No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.

¿Se pueden solicitar medidas especiales u opciones OEM?

Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.

Solicite una cotización de fresa esférica de mango largo

Envíe modelos, cantidades, material, operación y datos de máquina para revisar la selección.
