Fresas esféricas de mango largo

Seleccione fresas esféricas de mango largo por diámetro, radio esférico, longitud de corte, longitud total y ajuste en el portaherramientas. Las tres familias están destinadas a comparar modelos para contorneado y superficies 3D.

Extremo esférico para contornos y superficies tridimensionales
Dos labios en las familias HB, HBX y DB listadas
Radio, Lc, L1 cuando figure, L y d por modelo

Solicitar cotización →Comparar especificaciones ↓

Fresas esféricas de mango largo, vista de producto

Fresas esféricas de mango largo, geometría de la herramienta

Selección de fresa esférica de mango largo

El perfil esférico sigue superficies curvas, pero una herramienta más larga debe comprobarse como conjunto con el portaherramientas. El radio y el diámetro no sustituyen la revisión de acceso, salida y holgura.

Haga coincidir el radio esférico con el contorno
Diferencie longitud de corte, útil y total
Confirme portaherramientas, fijaciones y salida montada

Series, vistas de producto y dibujos dimensionales

Serie HBH HBI HBJ · R023

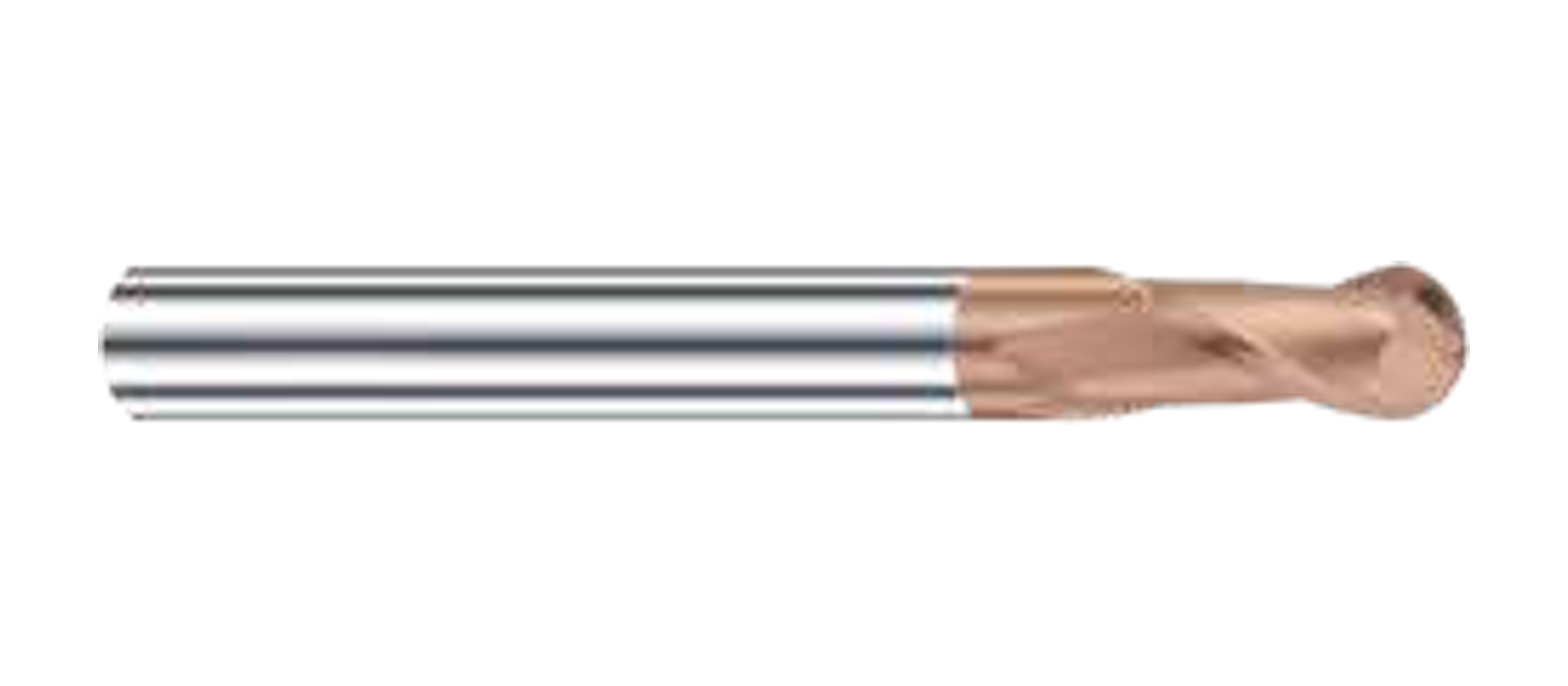

Fresas esféricas de mango largo, serie HBH HBI HBJ, vista de producto — Vista de producto · serie HBH HBI HBJ · R023

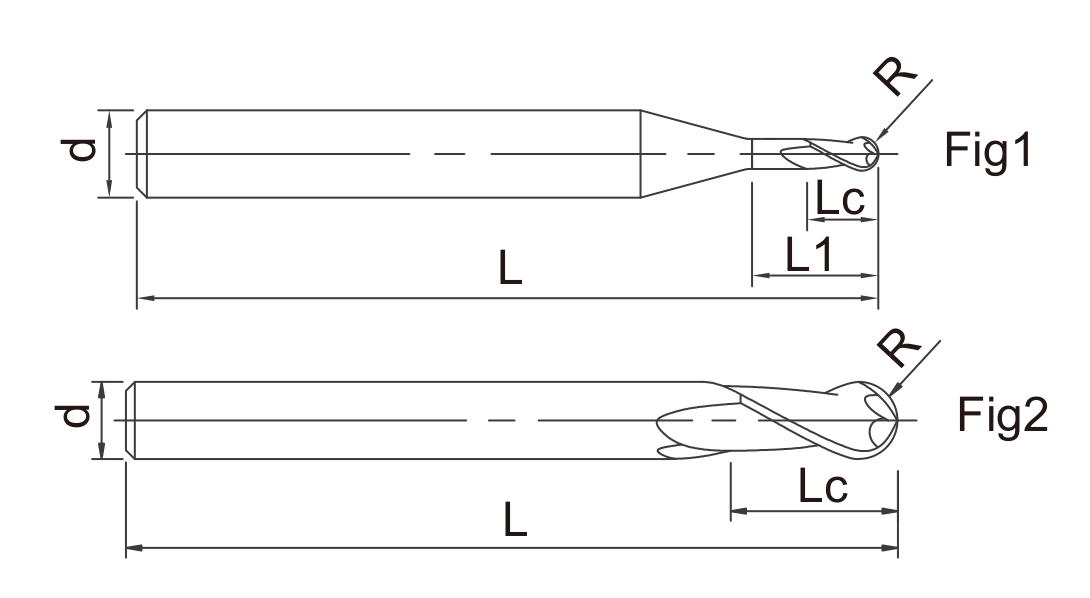

Fresas esféricas de mango largo, serie HBH HBI HBJ, dibujo dimensional — Dibujo dimensional · serie HBH HBI HBJ · R023

Serie HBXH HBXI HBXJ · R025

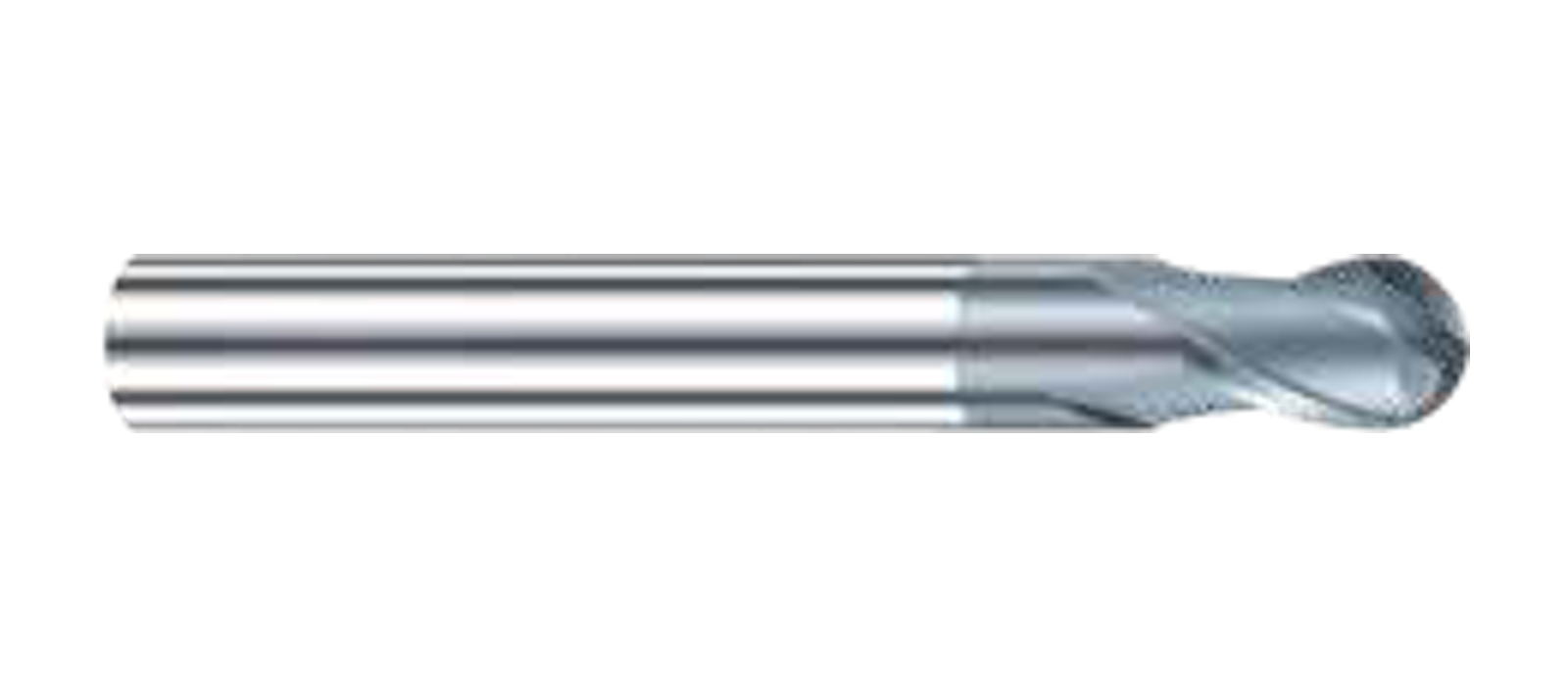

Fresas esféricas de mango largo, serie HBXH HBXI HBXJ, vista de producto — Vista de producto · serie HBXH HBXI HBXJ · R025

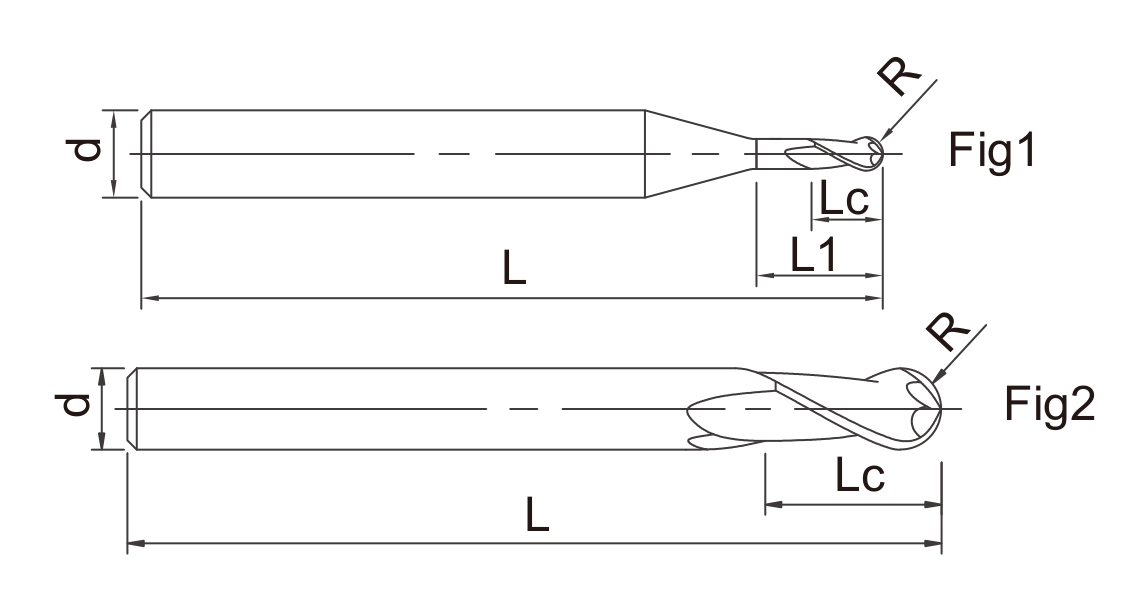

Fresas esféricas de mango largo, serie HBXH HBXI HBXJ, dibujo dimensional — Dibujo dimensional · serie HBXH HBXI HBXJ · R025

Serie DBH DBI DBJ · R046

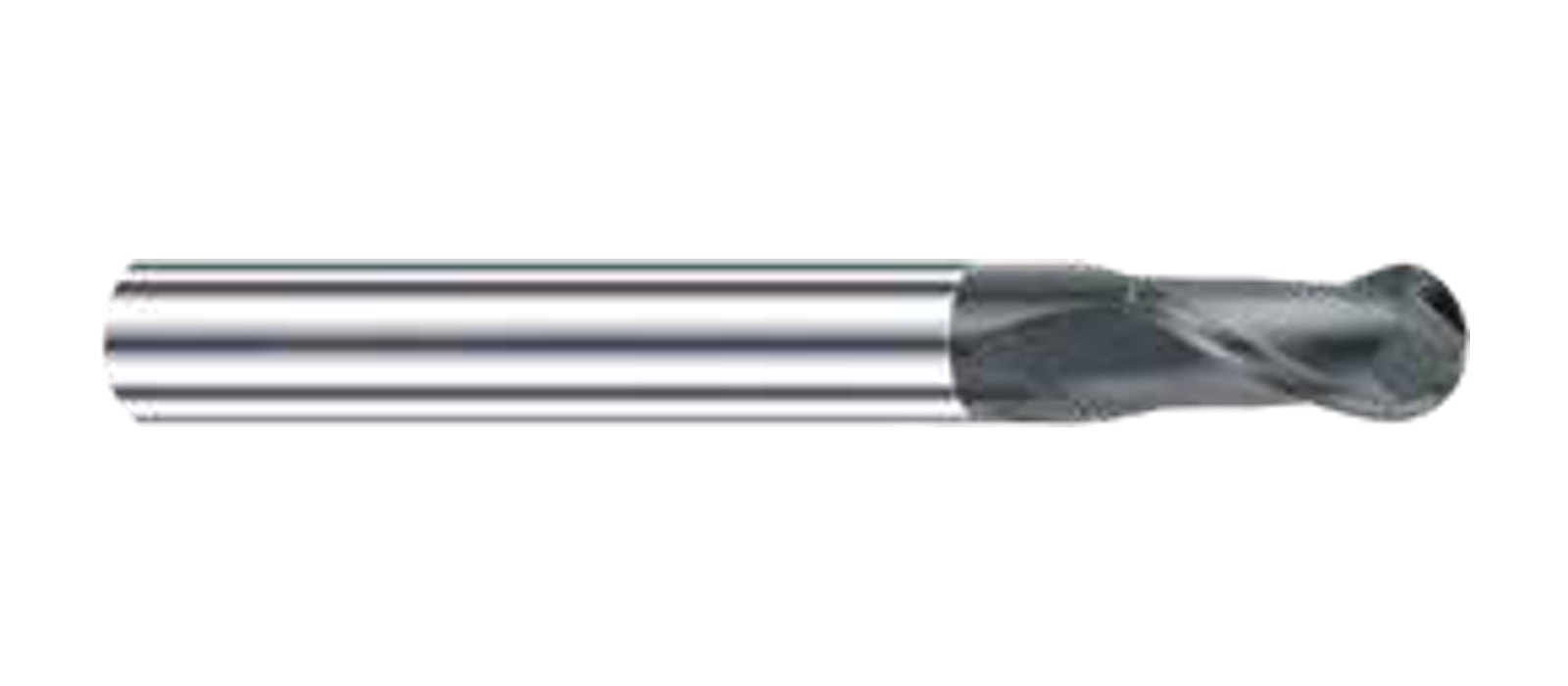

Fresas esféricas de mango largo, serie DBH DBI DBJ, vista de producto — Vista de producto · serie DBH DBI DBJ · R046

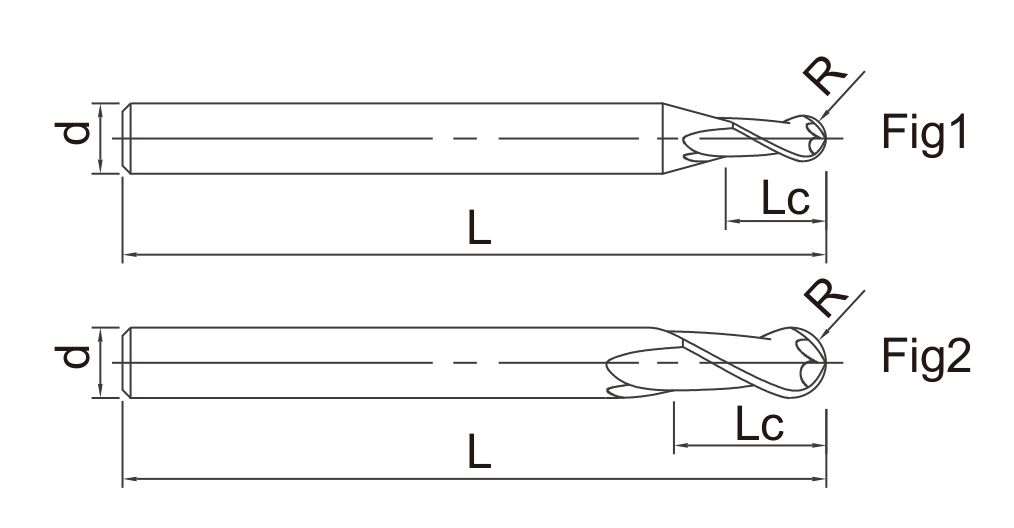

Fresas esféricas de mango largo, serie DBH DBI DBJ, dibujo dimensional — Dibujo dimensional · serie DBH DBI DBJ · R046

Especificaciones por modelo

Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

HBH HBI HBJ · R023 · 2 LABIOS

Modelo	Diámetro de corte (D, mm)	Radio esférico (R, mm)	Longitud de corte (Lc, mm)	Longitud útil (L1, mm)	Longitud total (L, mm)	Diámetro del mango (d, mm)	Labios (F)
HBH0202A	D2	R1	2	4	L75	4	2
HBH0202	D2	R1	2	4	L75	6	2
HBH0252A	D2.5	R1.25	2.5	5	L75	4	2
HBH0252	D2.5	R1.25	2.5	5	L75	6	2
HBH0302A	D3	R1.5	3	6	L75	4	2
HBH0302	D3	R1.5	3	6	L75	6	2
HBH0352A	D3.5	R1.75	3.5	7	L75	4	2
HBH0352	D3.5	R1.75	3.5	7	L75	6	2
HBH0402A	D4	R2	6	—	L75	4	2
HBH0402	D4	R2	6	—	L75	6	2
HBH0502Z	D5	R2.5	7.5	—	L75	5	2
HBH0502	D5	R2.5	7.5	—	L75	6	2
HBH0602	D6	R3	9	—	L75	6	2
HBH0802	D8	R4	12	—	L75	8	2
HBI0202	D2	R1	2	4	L100	6	2
HBI0252	D2.5	R1.25	2.5	5	L100	6	2
HBI0302	D3	R1.5	3	6	L100	6	2
HBI0352	D3.5	R1.75	3.5	7	L100	6	2
HBI0402	D4	R2	6	—	L100	6	2
HBI0502Z	D5	R2.5	7.5	—	L100	5	2
HBI0502	D5	R2.5	7.5	—	L100	6	2
HBI0602	D6	R3	9	—	L100	6	2
HBI0802	D8	R4	12	—	L100	8	2
HBI1002	D10	R5	15	—	L100	10	2
HBI1202	D12	R6	18	—	L100	12	2
HBJ0602	D6	R3	9	—	L150	6	2
HBJ0802	D8	R4	12	—	L150	8	2
HBJ1002	D10	R5	15	—	L150	10	2
HBJ1202	D12	R6	18	—	L150	12	2
HBJ1602	D16	R8	24	—	L150	16	2
HBJ2002	D20	R10	30	—	L150	20	2

HBXH HBXI HBXJ · R025 · 2 LABIOS

Modelo	Diámetro de corte (D, mm)	Radio esférico (R, mm)	Longitud de corte (Lc, mm)	Longitud útil (L1, mm)	Longitud total (L, mm)	Diámetro del mango (d, mm)	Labios (F)
HBXH0202A	D2	R1	2	4	L75	4	2
HBXH0202	D2	R1	2	4	L75	6	2
HBXH0252A	D2.5	R1.25	2.5	5	L75	4	2
HBXH0252	D2.5	R1.25	2.5	5	L75	6	2
HBXH0302A	D3	R1.5	3	6	L75	4	2
HBXH0302	D3	R1.5	3	6	L75	6	2
HBXH0352A	D3.5	R1.75	3.5	7	L75	4	2
HBXH0352	D3.5	R1.75	3.5	7	L75	6	2
HBXH0402A	D4	R2	6	—	L75	4	2
HBXH0402	D4	R2	6	—	L75	6	2
HBXH0502Z	D5	R2.5	7.5	—	L75	5	2
HBXH0502	D5	R2.5	7.5	—	L75	6	2
HBXH0602	D6	R3	9	—	L75	6	2
HBXH0802	D8	R4	12	—	L75	8	2
HBXI0202	D2	R1	2	4	L100	6	2
HBXI0252	D2.5	R1.25	2.5	5	L100	6	2
HBXI0302	D3	R1.5	3	6	L100	6	2
HBXI0352	D3.5	R1.75	3.5	7	L100	6	2
HBXI0402	D4	R2	6	—	L100	6	2
HBXI0502Z	D5	R2.5	7.5	—	L100	5	2
HBXI0502	D5	R2.5	7.5	—	L100	6	2
HBXI0602	D6	R3	9	—	L100	6	2
HBXI0802	D8	R4	12	—	L100	8	2
HBXI1002	D10	R5	15	—	L100	10	2
HBXI1202	D12	R6	18	—	L100	12	2
HBXJ0602	D6	R3	9	—	L150	6	2
HBXJ0802	D8	R4	12	—	L150	8	2
HBXJ1002	D10	R5	15	—	L150	10	2
HBXJ1202	D12	R6	18	—	L150	12	2

DBH DBI DBJ · R046 · 2 LABIOS

Modelo	Diámetro de corte (D, mm)	Radio esférico (R, mm)	Longitud de corte (Lc, mm)	Longitud total (L, mm)	Diámetro del mango (d, mm)	Labios (F)
DBH0202A	D2	R1	4	L75	4	2
DBH0202	D2	R1	4	L75	6	2
DBH0252A	D2.5	R1.25	5	L75	4	2
DBH0252	D2.5	R1.25	5	L75	6	2
DBH0302A	D3	R1.5	6	L75	4	2
DBH0302	D3	R1.5	6	L75	6	2
DBH0352A	D3.5	R1.75	8	L75	4	2
DBH0352	D3.5	R1.75	8	L75	6	2
DBH0402A	D4	R2	8	L75	4	2
DBH0402	D4	R2	8	L75	6	2
DBH0502Z	D5	R2.5	10	L75	5	2
DBH0502	D5	R2.5	10	L75	6	2
DBH0602	D6	R3	12	L75	6	2
DBH0802	D8	R4	16	L75	8	2
DBI0202	D2	R1	4	L100	6	2
DBI0252	D2.5	R1.25	5	L100	6	2
DBI0302	D3	R1.5	6	L100	6	2
DBI0352	D3.5	R1.75	8	L100	6	2
DBI0402A	D4	R2	8	L100	4	2
DBI0402	D4	R2	8	L100	6	2
DBI0502Z	D5	R2.5	10	L100	5	2
DBI0502	D5	R2.5	10	L100	6	2
DBI0602	D6	R3	12	L100	6	2
DBI0802	D8	R4	16	L100	8	2
DBI1002	D10	R5	20	L100	10	2
DBI1202	D12	R6	24	L100	12	2
DBJ0602	D6	R3	12	L150	6	2
DBJ0802	D8	R4	16	L150	8	2
DBJ1002	D10	R5	20	L150	10	2
DBJ1202	D12	R6	24	L150	12	2
DBJ1602	D16	R8	32	L150	16	2
DBJ2002	D20	R10	40	L150	20	2

Aplicaciones, selección y requisitos de compra

Familias y selección por modelo

HBH/HBI/HBJ, HBXH/HBXI/HBXJ y DBH/DBI/DBJ reúnen 92 modelos de dos labios. Cada fila conserva D, R, Lc, L, d y L1 cuando está publicada.

HBH0202A y HBH0202 comparten D2 y R1, pero tienen mangos distintos. Para una sustitución, el diámetro nominal no basta.

Alcance y contacto en superficies 3D

En una cavidad, revise profundidad, apertura lateral, paredes, fijaciones y proyección desde el portaherramientas. Una L mayor no garantiza alcance útil.

Cuando el contacto se aproxima a la punta, el diámetro efectivo de corte puede ser menor que el nominal; la programación y las condiciones deben considerar la zona real de contacto.

Especificación de compra

Envíe plano del contorno, material, operación, máquina, portaherramientas y cantidad por modelo. Identifique radio, longitudes y mango que deben comprobarse en la muestra.

Para pedidos repetidos, conserve el código aprobado, la revisión del dibujo y los requisitos de marcado, embalaje o documentación.
