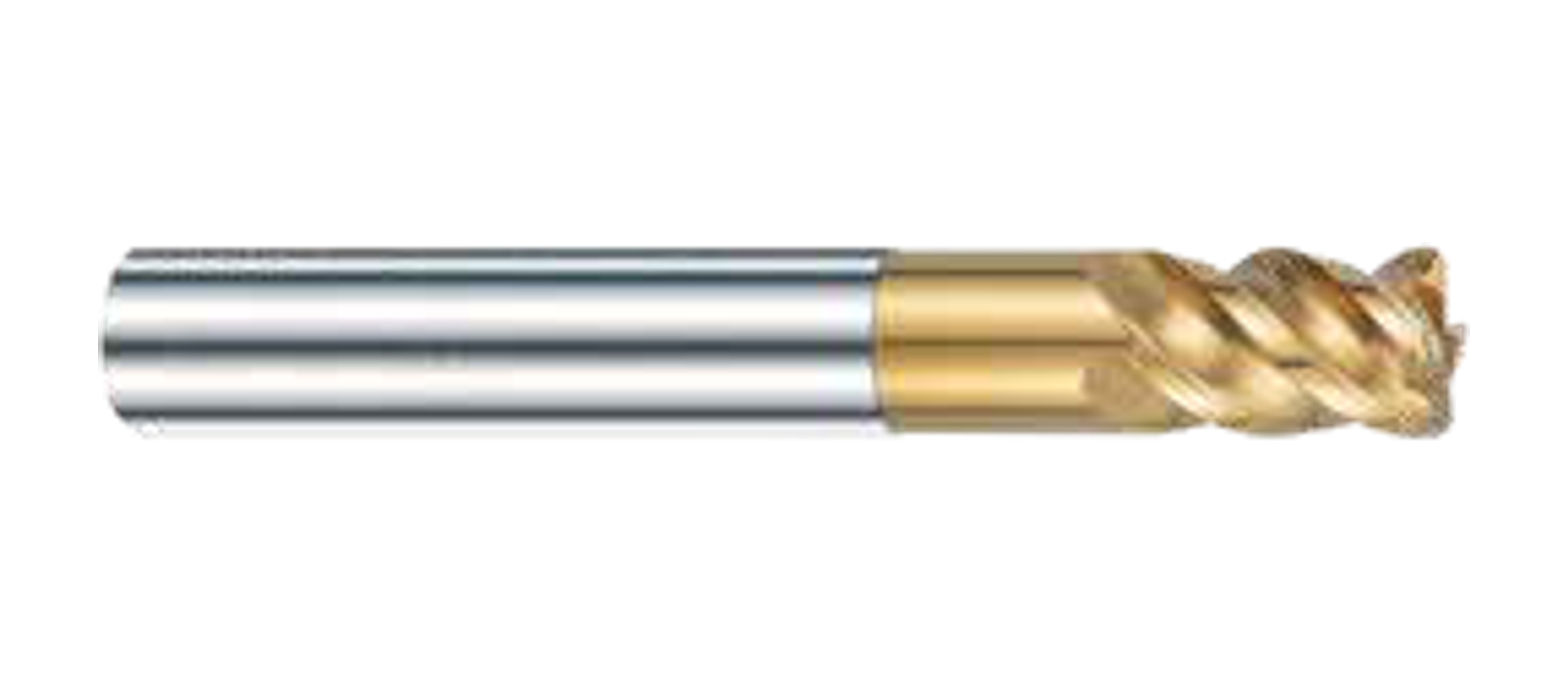

Serie NRBH NRBI · R013
Fresas tóricas de mango largo
Compare fresas tóricas de mango largo por diámetro de corte, radio de esquina, número de labios, longitudes y diámetro de mango. Las nueve familias deben seleccionarse por el modelo completo, no solo por el tamaño nominal.
- Opciones de dos y cuatro labios según la serie y el modelo
- Radio de esquina para transiciones entre fondo y pared
- Longitudes y diámetros de mango para comprobar acceso y portaherramientas
Selección de fresa tórica de mango largo
La herramienta combina un extremo tórico con una longitud total ampliada. El radio define la esquina de corte; Lc, L1 cuando figure, L y d determinan la zona de corte, el acceso y el ajuste en el portaherramientas.
- Compare D y R con el plano de la pieza
- Revise Lc, L1 y L como dimensiones distintas
- Compruebe la holgura del conjunto herramienta-portaherramientas
Series, vistas de producto y dibujos dimensionales

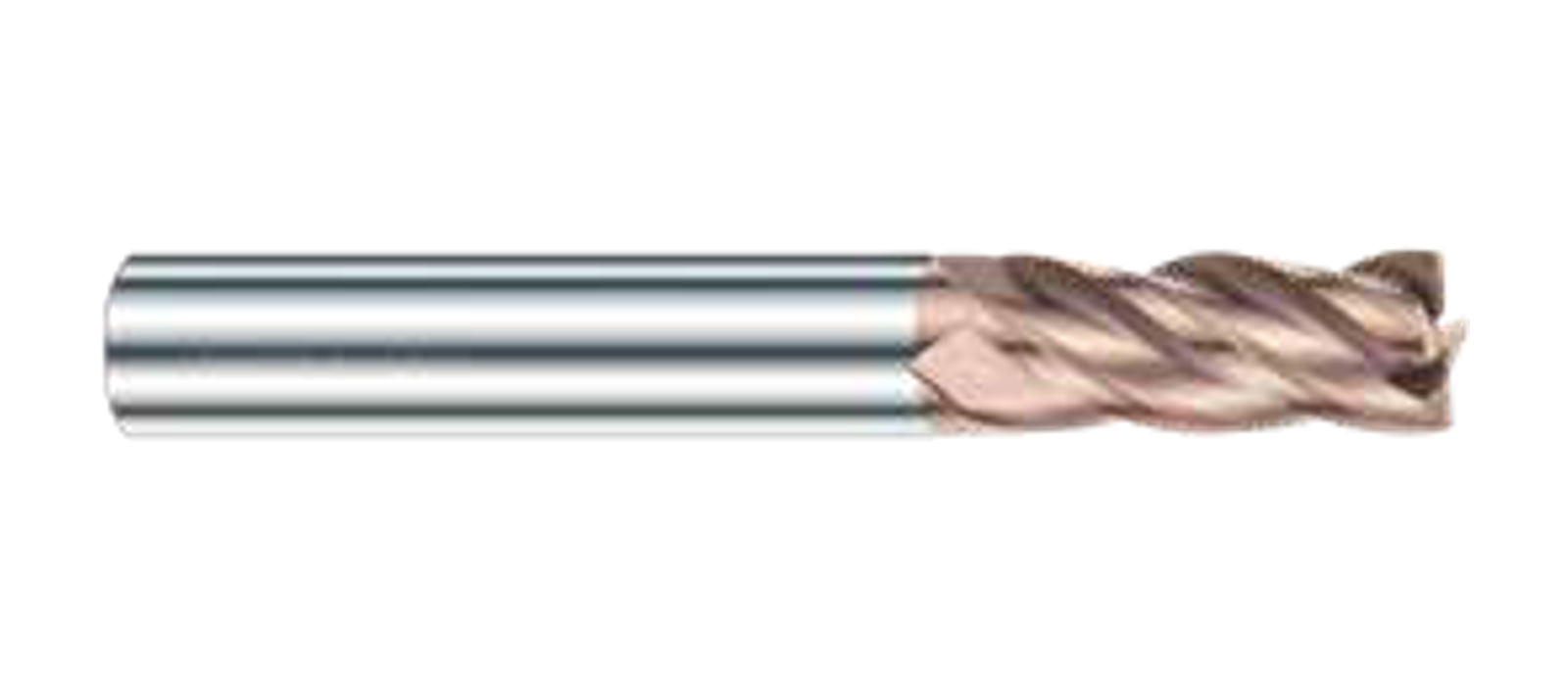

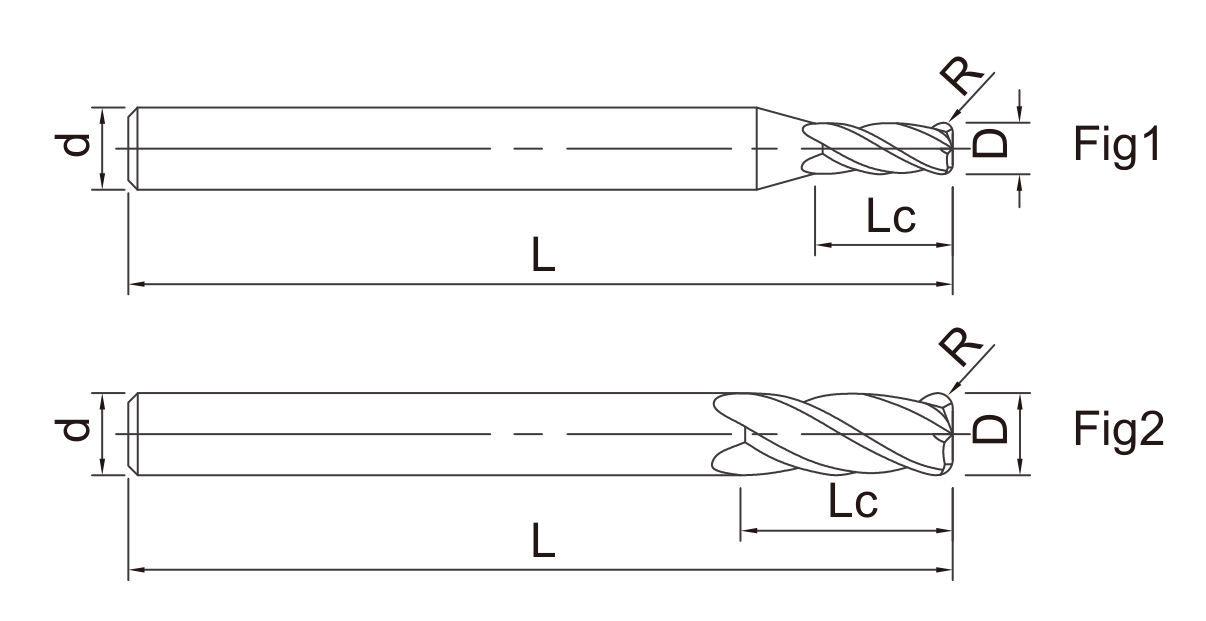

Serie HRBH HRBI · R028
Serie HRBJ · R029

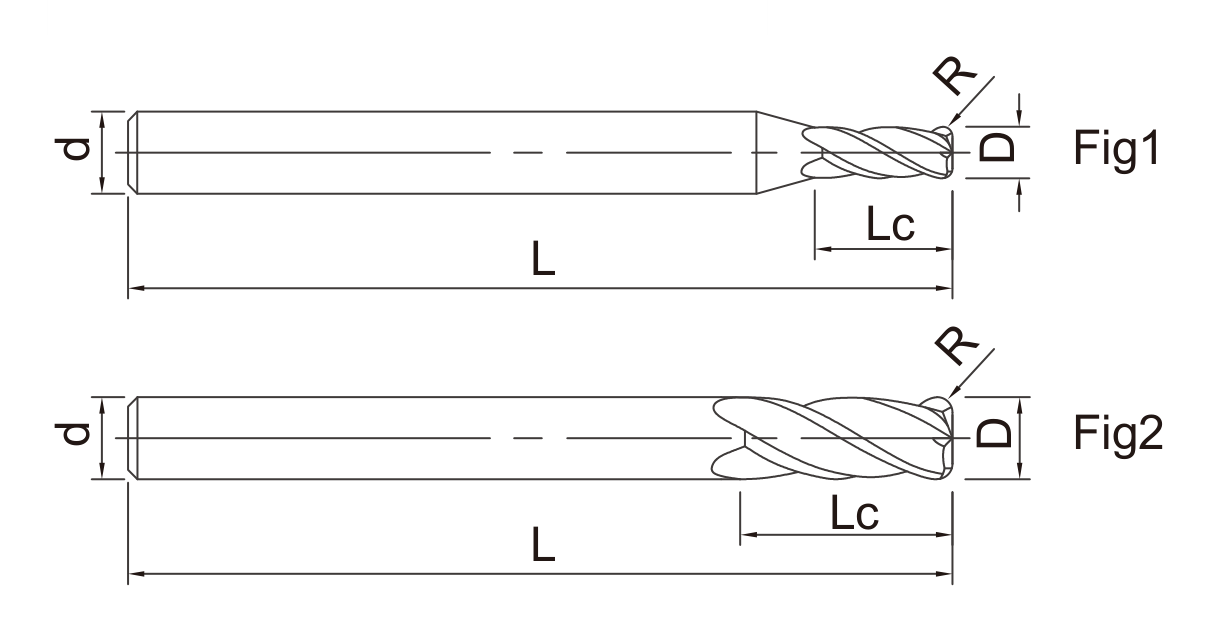

Serie HRBXH HRBXI · R031

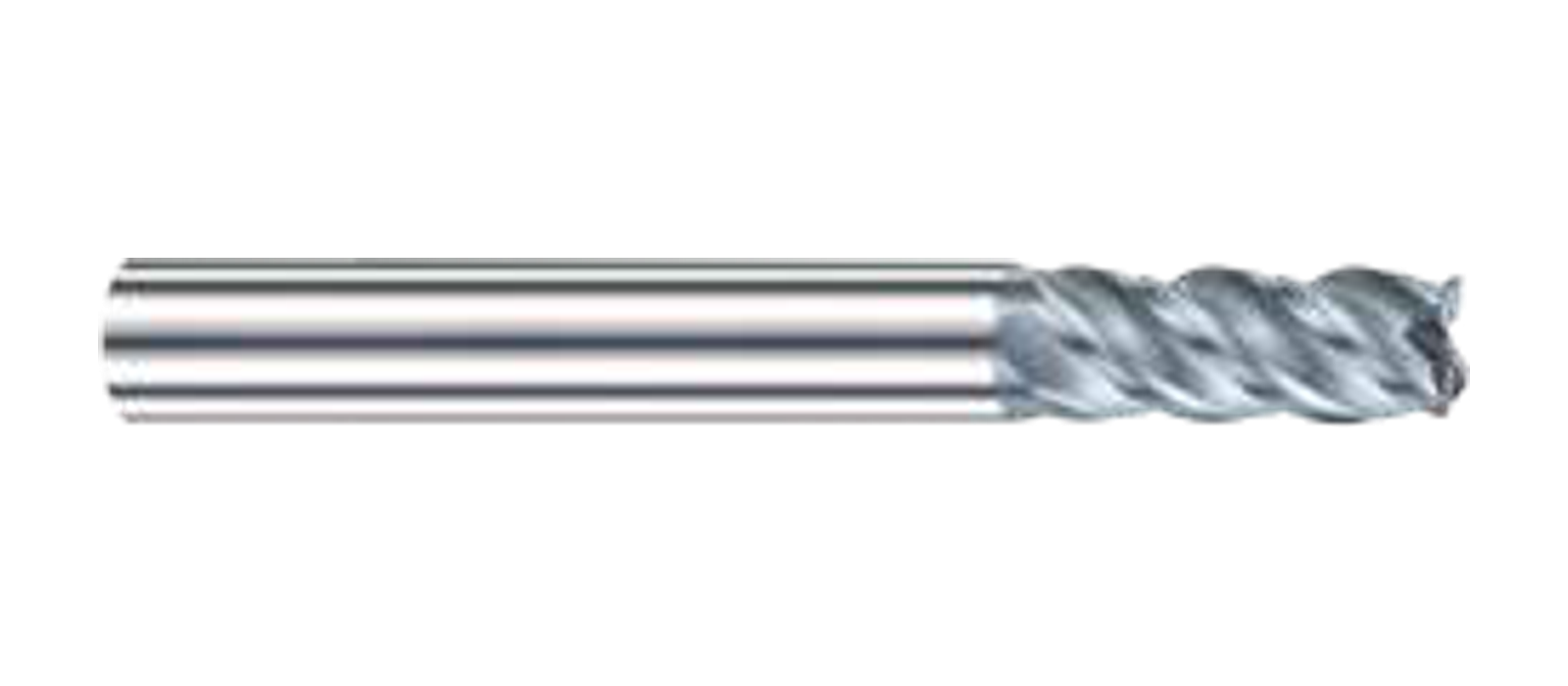

Serie HRBXJ · R032

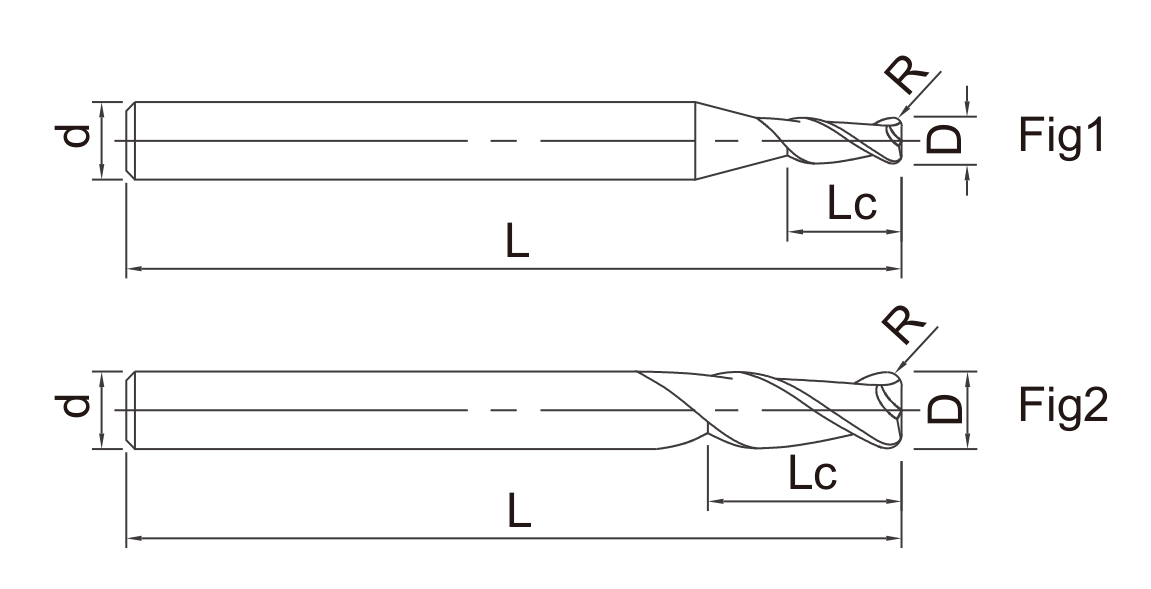

Serie DRAH DRAI · R049
Serie DRAJ · R050

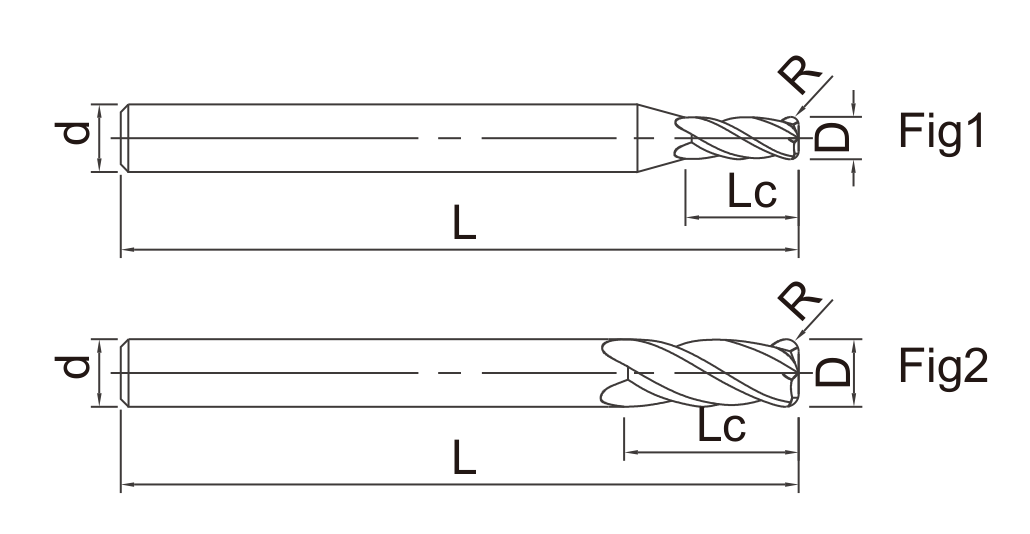

Serie DRBH DRBI · R052

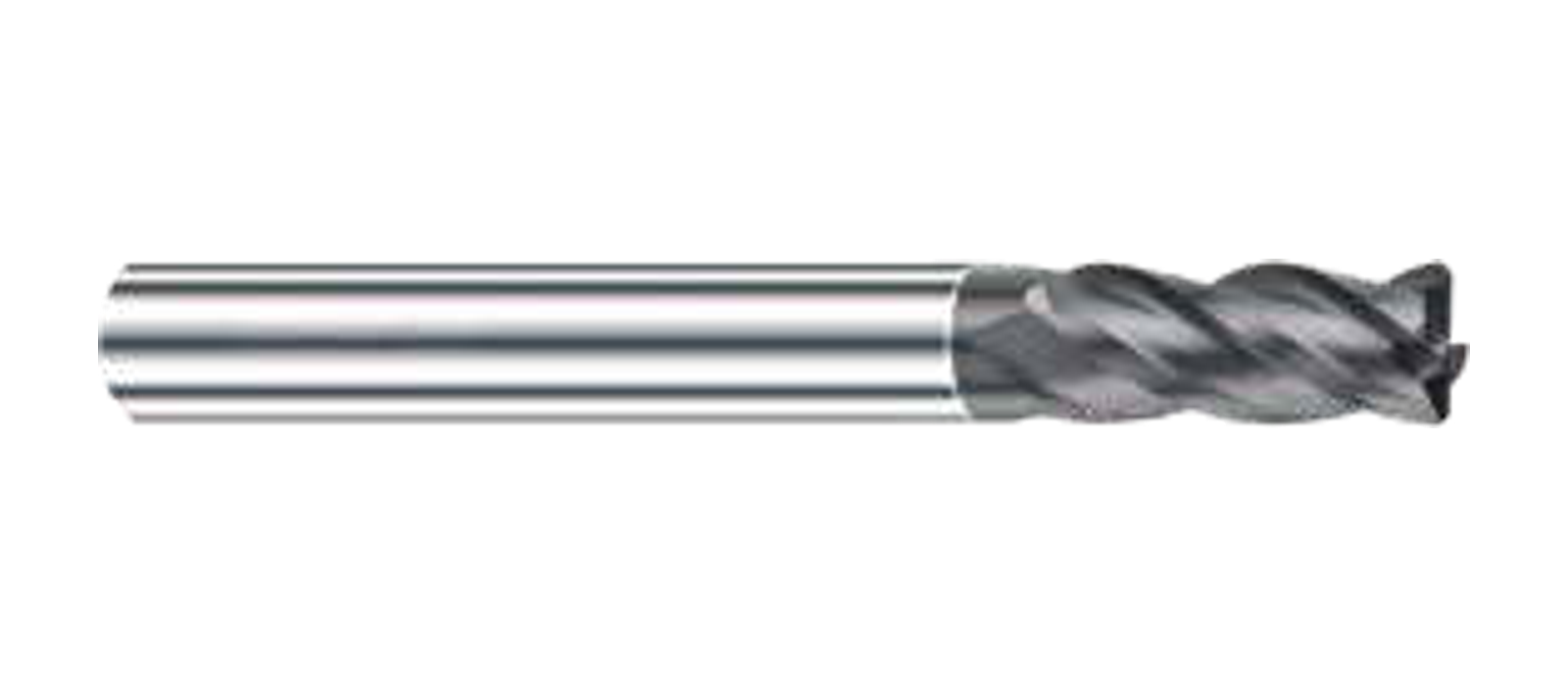

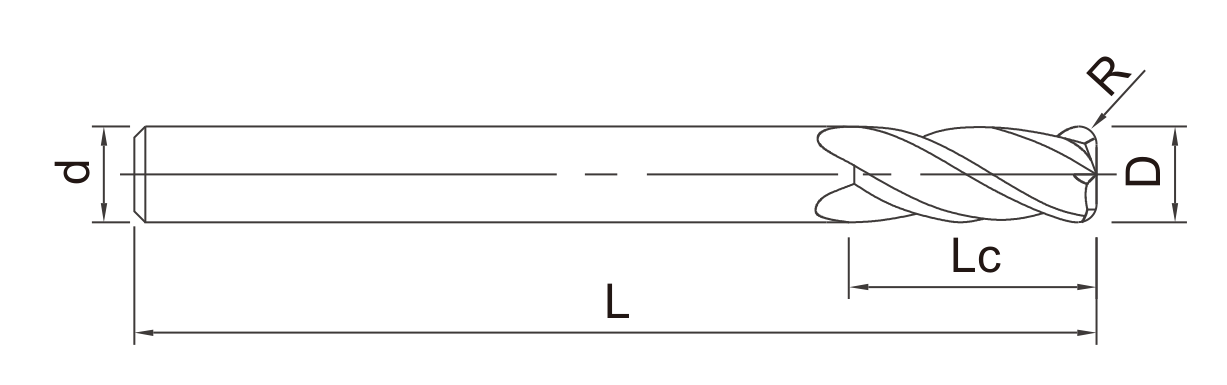

Serie DRBJ · R053
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

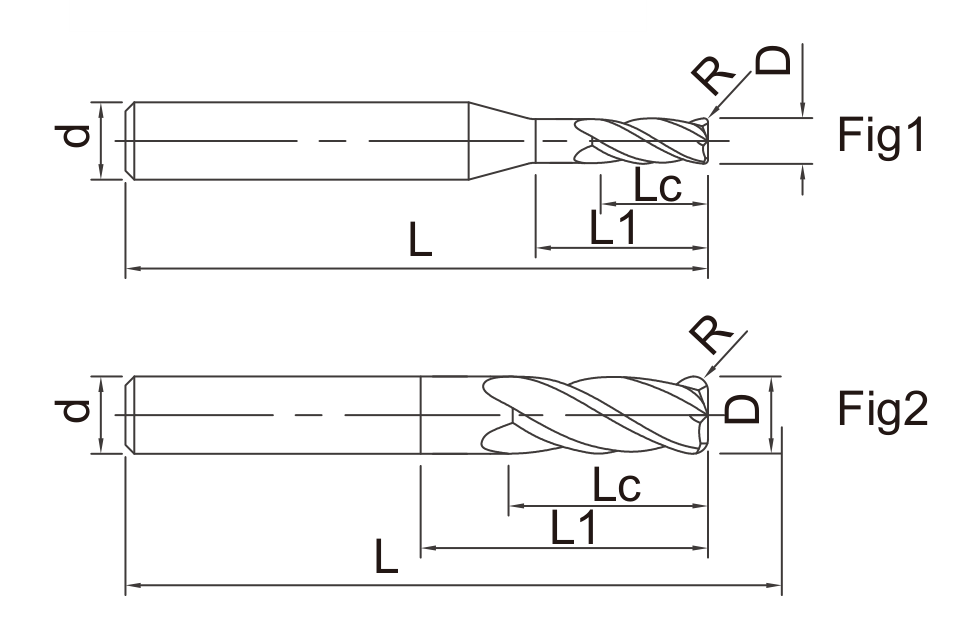

NRBH NRBI · R013 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| NRBH0402A | D4 | R0.2 | 8 | 12 | L75 | 4 | 4 |
| NRBH0402 | D4 | R0.2 | 8 | 12 | L75 | 6 | 4 |
| NRBH0405A | D4 | R0.5 | 8 | 12 | L75 | 4 | 4 |
| NRBH0405 | D4 | R0.5 | 8 | 12 | L75 | 6 | 4 |
| NRBH0602 | D6 | R0.2 | 12 | 20 | L75 | 6 | 4 |
| NRBH0605 | D6 | R0.5 | 12 | 20 | L75 | 6 | 4 |
| NRBH0610 | D6 | R1 | 12 | 20 | L75 | 6 | 4 |
| NRBH0802 | D8 | R0.2 | 12 | 24 | L75 | 8 | 4 |
| NRBH0805 | D8 | R0.5 | 12 | 24 | L75 | 8 | 4 |
| NRBH0810 | D8 | R1 | 12 | 24 | L75 | 8 | 4 |
| NRBI0602 | D6 | R0.2 | 12 | 20 | L100 | 6 | 4 |
| NRBI0605 | D6 | R0.5 | 12 | 20 | L100 | 6 | 4 |
| NRBI0610 | D6 | R1 | 12 | 20 | L100 | 6 | 4 |
| NRBI0802 | D8 | R0.2 | 16 | 24 | L100 | 8 | 4 |
| NRBI0805 | D8 | R0.5 | 16 | 24 | L100 | 8 | 4 |
| NRBI0810 | D8 | R1 | 16 | 24 | L100 | 8 | 4 |
| NRBI1002 | D10 | R0.2 | 20 | 30 | L100 | 10 | 4 |
| NRBI1005 | D10 | R0.5 | 20 | 30 | L100 | 10 | 4 |
| NRBI1010 | D10 | R1 | 20 | 30 | L100 | 10 | 4 |
| NRBI1205 | D12 | R0.5 | 24 | 36 | L100 | 12 | 4 |
| NRBI1210 | D12 | R1 | 24 | 36 | L100 | 12 | 4 |
HRBH HRBI · R028 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| HRBH0402A | D4 | R0.2 | 10 | L75 | 4 | 4 |
| HRBH0402 | D4 | R0.2 | 10 | L75 | 6 | 4 |
| HRBH0405A | D4 | R0.5 | 10 | L75 | 4 | 4 |
| HRBH0405 | D4 | R0.5 | 10 | L75 | 6 | 4 |
| HRBH0505Z | D5 | R0.5 | 13 | L75 | 5 | 4 |
| HRBH0505 | D5 | R0.5 | 13 | L75 | 6 | 4 |
| HRBH0510Z | D5 | R1 | 13 | L75 | 5 | 4 |
| HRBH0510 | D5 | R1 | 13 | L75 | 6 | 4 |
| HRBH0602 | D6 | R0.2 | 16 | L75 | 6 | 4 |
| HRBH0603 | D6 | R0.3 | 16 | L75 | 6 | 4 |
| HRBH0605 | D6 | R0.5 | 16 | L75 | 6 | 4 |
| HRBH0610 | D6 | R1 | 16 | L75 | 6 | 4 |
| HRBH0802 | D8 | R0.2 | 20 | L75 | 8 | 4 |
| HRBH0803 | D8 | R0.3 | 20 | L75 | 8 | 4 |
| HRBH0805 | D8 | R0.5 | 20 | L75 | 8 | 4 |
| HRBH0810 | D8 | R1 | 20 | L75 | 8 | 4 |
| HRBI0602 | D6 | R0.2 | 16 | L100 | 6 | 4 |
| HRBI0605 | D6 | R0.5 | 16 | L100 | 6 | 4 |
| HRBI0610 | D6 | R1 | 16 | L100 | 6 | 4 |
| HRBI0802 | D8 | R0.2 | 20 | L100 | 8 | 4 |
| HRBI0803 | D8 | R0.3 | 20 | L100 | 8 | 4 |
| HRBI0805 | D8 | R0.5 | 20 | L100 | 8 | 4 |
| HRBI0810 | D8 | R1 | 20 | L100 | 8 | 4 |
| HRBI0820 | D8 | R2 | 20 | L100 | 8 | 4 |
| HRBI1002 | D10 | R0.2 | 25 | L100 | 10 | 4 |
| HRBI1003 | D10 | R0.3 | 25 | L100 | 10 | 4 |
| HRBI1005 | D10 | R0.5 | 25 | L100 | 10 | 4 |
| HRBI1010 | D10 | R1 | 25 | L100 | 10 | 4 |
| HRBI1020 | D10 | R2 | 25 | L100 | 10 | 4 |
| HRBI1030 | D10 | R3 | 25 | L100 | 10 | 4 |
| HRBI1205 | D12 | R0.5 | 30 | L100 | 12 | 4 |
| HRBI1210 | D12 | R1 | 30 | L100 | 12 | 4 |
| HRBI1220 | D12 | R2 | 30 | L100 | 12 | 4 |
| HRBI1230 | D12 | R3 | 30 | L100 | 12 | 4 |

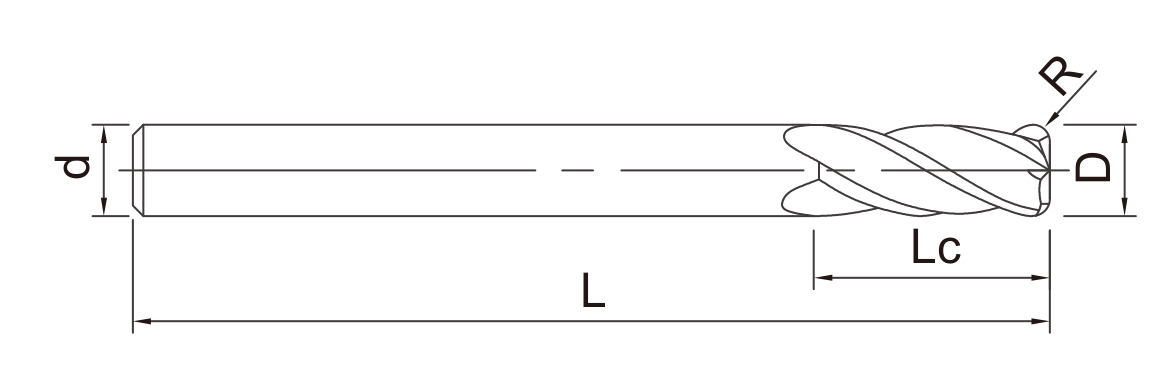

HRBJ · R029 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| HRBJ0602 | D6 | R0.2 | 16 | L150 | 6 | 4 |
| HRBJ0603 | D6 | R0.3 | 16 | L150 | 6 | 4 |
| HRBJ0605 | D6 | R0.5 | 16 | L150 | 6 | 4 |
| HRBJ0610 | D6 | R1 | 16 | L150 | 6 | 4 |
| HRBJ0802 | D8 | R0.2 | 20 | L150 | 8 | 4 |
| HRBJ0803 | D8 | R0.3 | 20 | L150 | 8 | 4 |
| HRBJ0805 | D8 | R0.5 | 20 | L150 | 8 | 4 |
| HRBJ0810 | D8 | R1 | 20 | L150 | 8 | 4 |
| HRBJ1002 | D10 | R0.2 | 25 | L150 | 10 | 4 |
| HRBJ1003 | D10 | R0.3 | 25 | L150 | 10 | 4 |
| HRBJ1005 | D10 | R0.5 | 25 | L150 | 10 | 4 |
| HRBJ1010 | D10 | R1 | 25 | L150 | 10 | 4 |
| HRBJ1020 | D10 | R2 | 25 | L150 | 10 | 4 |
| HRBJ1030 | D10 | R3 | 25 | L150 | 10 | 4 |
| HRBJ1205 | D12 | R0.5 | 30 | L150 | 12 | 4 |
| HRBJ1210 | D12 | R1 | 30 | L150 | 12 | 4 |
| HRBJ1220 | D12 | R2 | 30 | L150 | 12 | 4 |
| HRBJ1230 | D12 | R3 | 30 | L150 | 12 | 4 |
| HRBJ1610 | D16 | R1 | 45 | L150 | 16 | 4 |
| HRBJ1620 | D16 | R2 | 45 | L150 | 16 | 4 |
| HRBJ1630 | D16 | R3 | 45 | L150 | 16 | 4 |
| HRBJ2010 | D20 | R1 | 50 | L150 | 20 | 4 |
| HRBJ2020 | D20 | R2 | 50 | L150 | 20 | 4 |
| HRBJ2030 | D20 | R3 | 50 | L150 | 20 | 4 |
HRBXH HRBXI · R031 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| HRBXH0402A | D4 | R0.2 | 10 | L75 | 4 | 4 |
| HRBXH0402 | D4 | R0.2 | 10 | L75 | 6 | 4 |
| HRBXH0405A | D4 | R0.5 | 10 | L75 | 4 | 4 |
| HRBXH0405 | D4 | R0.5 | 10 | L75 | 6 | 4 |
| HRBXH0505Z | D5 | R0.5 | 13 | L75 | 5 | 4 |
| HRBXH0505 | D5 | R0.5 | 13 | L75 | 6 | 4 |
| HRBXH0510Z | D5 | R1 | 13 | L75 | 5 | 4 |
| HRBXH0510 | D5 | R1 | 13 | L75 | 6 | 4 |
| HRBXH0602 | D6 | R0.2 | 16 | L75 | 6 | 4 |
| HRBXH0603 | D6 | R0.3 | 16 | L75 | 6 | 4 |
| HRBXH0605 | D6 | R0.5 | 16 | L75 | 6 | 4 |
| HRBXH0610 | D6 | R1 | 16 | L75 | 6 | 4 |
| HRBXH0802 | D8 | R0.2 | 20 | L75 | 8 | 4 |
| HRBXH0803 | D8 | R0.3 | 20 | L75 | 8 | 4 |
| HRBXH0805 | D8 | R0.5 | 20 | L75 | 8 | 4 |
| HRBXH0810 | D8 | R1 | 20 | L75 | 8 | 4 |
| HRBXI0602 | D6 | R0.2 | 16 | L100 | 6 | 4 |
| HRBXI0605 | D6 | R0.5 | 16 | L100 | 6 | 4 |
| HRBXI0610 | D6 | R1 | 16 | L100 | 6 | 4 |
| HRBXI0802 | D8 | R0.2 | 20 | L100 | 8 | 4 |
| HRBXI0803 | D8 | R0.3 | 20 | L100 | 8 | 4 |
| HRBXI0805 | D8 | R0.5 | 20 | L100 | 8 | 4 |
| HRBXI0810 | D8 | R1 | 20 | L100 | 8 | 4 |
| HRBXI0820 | D8 | R2 | 20 | L100 | 8 | 4 |
| HRBXI1002 | D10 | R0.2 | 25 | L100 | 10 | 4 |
| HRBXI1003 | D10 | R0.3 | 25 | L100 | 10 | 4 |
| HRBXI1005 | D10 | R0.5 | 25 | L100 | 10 | 4 |
| HRBXI1010 | D10 | R1 | 25 | L100 | 10 | 4 |
| HRBXI1020 | D10 | R2 | 25 | L100 | 10 | 4 |
| HRBXI1030 | D10 | R3 | 25 | L100 | 10 | 4 |
| HRBXI1205 | D12 | R0.5 | 30 | L100 | 12 | 4 |
| HRBXI1210 | D12 | R1 | 30 | L100 | 12 | 4 |
| HRBXI1220 | D12 | R2 | 30 | L100 | 12 | 4 |
| HRBXI1230 | D12 | R3 | 30 | L100 | 12 | 4 |

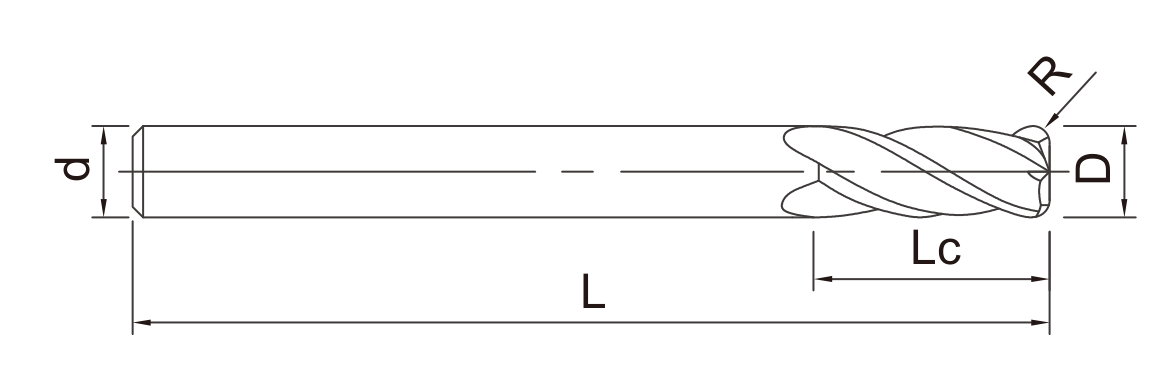

HRBXJ · R032 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| HRBXJ0602 | D6 | R0.2 | 16 | L150 | 6 | 4 |
| HRBXJ0603 | D6 | R0.3 | 16 | L150 | 6 | 4 |
| HRBXJ0605 | D6 | R0.5 | 16 | L150 | 6 | 4 |
| HRBXJ0610 | D6 | R1 | 16 | L150 | 6 | 4 |
| HRBXJ0802 | D8 | R0.2 | 20 | L150 | 8 | 4 |
| HRBXJ0803 | D8 | R0.3 | 20 | L150 | 8 | 4 |
| HRBXJ0805 | D8 | R0.5 | 20 | L150 | 8 | 4 |
| HRBXJ0810 | D8 | R1 | 20 | L150 | 8 | 4 |
| HRBXJ1002 | D10 | R0.2 | 25 | L150 | 10 | 4 |
| HRBXJ1003 | D10 | R0.3 | 25 | L150 | 10 | 4 |
| HRBXJ1005 | D10 | R0.5 | 25 | L150 | 10 | 4 |
| HRBXJ1010 | D10 | R1 | 25 | L150 | 10 | 4 |
| HRBXJ1020 | D10 | R2 | 25 | L150 | 10 | 4 |
| HRBXJ1030 | D10 | R3 | 25 | L150 | 10 | 4 |
| HRBXJ1205 | D12 | R0.5 | 30 | L150 | 12 | 4 |
| HRBXJ1210 | D12 | R1 | 30 | L150 | 12 | 4 |
| HRBXJ1220 | D12 | R2 | 30 | L150 | 12 | 4 |
| HRBXJ1230 | D12 | R3 | 30 | L150 | 12 | 4 |

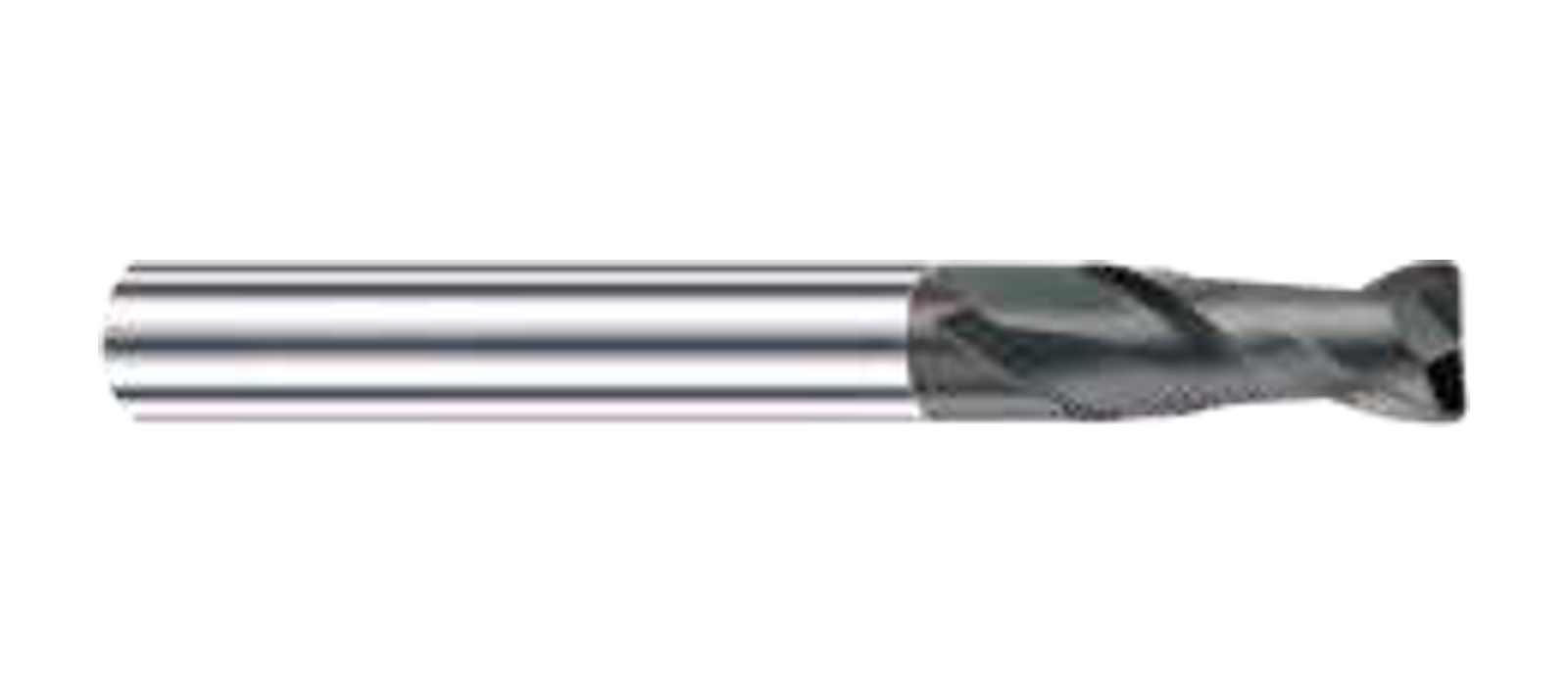

DRAH DRAI · R049 · 2 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| DRAH0402A | D4 | R0.2 | 10 | L75 | 4 | 2 |
| DRAH0402 | D4 | R0.2 | 10 | L75 | 6 | 2 |
| DRAH0405A | D4 | R0.5 | 10 | L75 | 4 | 2 |
| DRAH0405 | D4 | R0.5 | 10 | L75 | 6 | 2 |
| DRAH0505Z | D5 | R0.5 | 13 | L75 | 5 | 2 |
| DRAH0505 | D5 | R0.5 | 13 | L75 | 6 | 2 |
| DRAH0510Z | D5 | R1 | 13 | L75 | 5 | 2 |
| DRAH0510 | D5 | R1 | 13 | L75 | 6 | 2 |
| DRAH0602 | D6 | R0.2 | 16 | L75 | 6 | 2 |
| DRAH0603 | D6 | R0.3 | 16 | L75 | 6 | 2 |
| DRAH0605 | D6 | R0.5 | 16 | L75 | 6 | 2 |
| DRAH0610 | D6 | R1 | 16 | L75 | 6 | 2 |
| DRAH0802 | D8 | R0.2 | 20 | L75 | 8 | 2 |
| DRAH0803 | D8 | R0.3 | 20 | L75 | 8 | 2 |
| DRAH0805 | D8 | R0.5 | 20 | L75 | 8 | 2 |
| DRAH0810 | D8 | R1 | 20 | L75 | 8 | 2 |
| DRAI0602 | D6 | R0.2 | 16 | L100 | 6 | 2 |
| DRAI0605 | D6 | R0.5 | 16 | L100 | 6 | 2 |
| DRAI0610 | D6 | R1 | 16 | L100 | 6 | 2 |
| DRAI0802 | D8 | R0.2 | 20 | L100 | 8 | 2 |
| DRAI0803 | D8 | R0.3 | 20 | L100 | 8 | 2 |
| DRAI0805 | D8 | R0.5 | 20 | L100 | 8 | 2 |
| DRAI0810 | D8 | R1 | 20 | L100 | 8 | 2 |
| DRAI0820 | D8 | R2 | 20 | L100 | 8 | 2 |
| DRAI1002 | D10 | R0.2 | 25 | L100 | 10 | 2 |
| DRAI1003 | D10 | R0.3 | 25 | L100 | 10 | 2 |
| DRAI1005 | D10 | R0.5 | 25 | L100 | 10 | 2 |
| DRAI1010 | D10 | R1 | 25 | L100 | 10 | 2 |
| DRAI1020 | D10 | R2 | 25 | L100 | 10 | 2 |
| DRAI1030 | D10 | R3 | 25 | L100 | 10 | 2 |
| DRAI1205 | D12 | R0.5 | 30 | L100 | 12 | 2 |
| DRAI1210 | D12 | R1 | 30 | L100 | 12 | 2 |
| DRAI1220 | D12 | R2 | 30 | L100 | 12 | 2 |
| DRAI1230 | D12 | R3 | 30 | L100 | 12 | 2 |

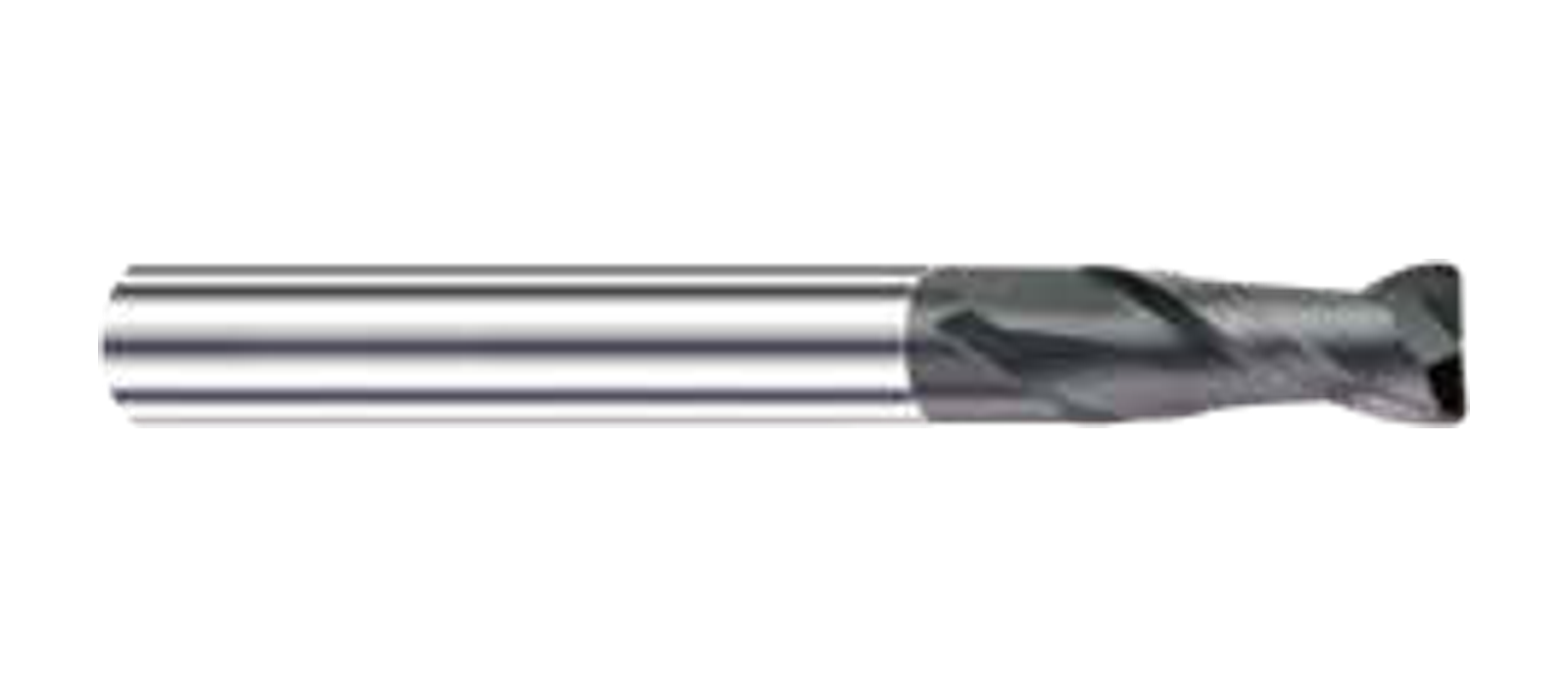

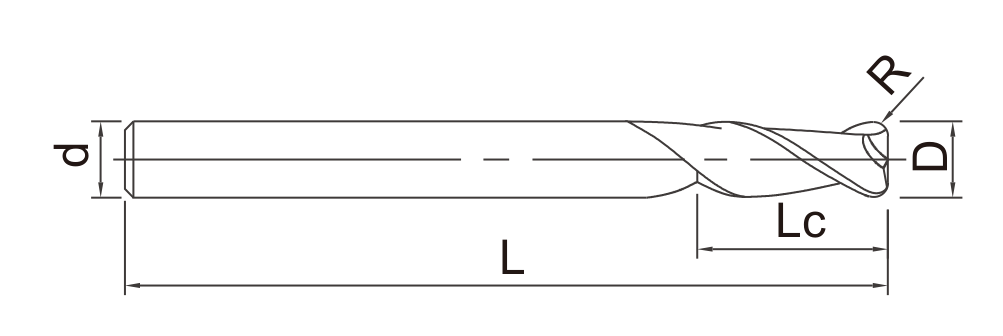

DRAJ · R050 · 2 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| DRAJ0602 | D6 | R0.2 | 16 | L150 | 6 | 2 |
| DRAJ0603 | D6 | R0.3 | 16 | L150 | 6 | 2 |
| DRAJ0605 | D6 | R0.5 | 16 | L150 | 6 | 2 |
| DRAJ0610 | D6 | R1 | 16 | L150 | 6 | 2 |
| DRAJ0802 | D8 | R0.2 | 20 | L150 | 8 | 2 |
| DRAJ0803 | D8 | R0.3 | 20 | L150 | 8 | 2 |
| DRAJ0805 | D8 | R0.5 | 20 | L150 | 8 | 2 |
| DRAJ0810 | D8 | R1 | 20 | L150 | 8 | 2 |
| DRAJ1002 | D10 | R0.2 | 25 | L150 | 10 | 2 |
| DRAJ1003 | D10 | R0.3 | 25 | L150 | 10 | 2 |
| DRAJ1005 | D10 | R0.5 | 25 | L150 | 10 | 2 |
| DRAJ1010 | D10 | R1 | 25 | L150 | 10 | 2 |
| DRAJ1020 | D10 | R2 | 25 | L150 | 10 | 2 |
| DRAJ1030 | D10 | R3 | 25 | L150 | 10 | 2 |
| DRAJ1205 | D12 | R0.5 | 30 | L150 | 12 | 2 |
| DRAJ1210 | D12 | R1 | 30 | L150 | 12 | 2 |
| DRAJ1220 | D12 | R2 | 30 | L150 | 12 | 2 |
| DRAJ1230 | D12 | R3 | 30 | L150 | 12 | 2 |
| DRAJ1610 | D16 | R1 | 45 | L150 | 16 | 2 |
| DRAJ1620 | D16 | R2 | 45 | L150 | 16 | 2 |
| DRAJ1630 | D16 | R3 | 45 | L150 | 16 | 2 |
| DRAJ2010 | D20 | R1 | 50 | L150 | 20 | 2 |
| DRAJ2020 | D20 | R2 | 50 | L150 | 20 | 2 |
| DRAJ2030 | D20 | R3 | 50 | L150 | 20 | 2 |
DRBH DRBI · R052 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| DRBH0402A | D4 | R0.2 | 10 | L75 | 4 | 4 |
| DRBH0402 | D4 | R0.2 | 10 | L75 | 6 | 4 |
| DRBH0405A | D4 | R0.5 | 10 | L75 | 4 | 4 |
| DRBH0405 | D4 | R0.5 | 10 | L75 | 6 | 4 |
| DRBH0505Z | D5 | R0.5 | 13 | L75 | 5 | 4 |
| DRBH0505 | D5 | R0.5 | 13 | L75 | 6 | 4 |
| DRBH0510Z | D5 | R1 | 13 | L75 | 5 | 4 |
| DRBH0510 | D5 | R1 | 13 | L75 | 6 | 4 |
| DRBH0602 | D6 | R0.2 | 16 | L75 | 6 | 4 |
| DRBH0603 | D6 | R0.3 | 16 | L75 | 6 | 4 |
| DRBH0605 | D6 | R0.5 | 16 | L75 | 6 | 4 |
| DRBH0610 | D6 | R1 | 16 | L75 | 6 | 4 |
| DRBH0802 | D8 | R0.2 | 20 | L75 | 8 | 4 |
| DRBH0803 | D8 | R0.3 | 20 | L75 | 8 | 4 |
| DRBH0805 | D8 | R0.5 | 20 | L75 | 8 | 4 |
| DRBH0810 | D8 | R1 | 20 | L75 | 8 | 4 |
| DRBI0405A | D4 | R0.5 | 10 | L100 | 4 | 4 |
| DRBI0602 | D6 | R0.2 | 16 | L100 | 6 | 4 |
| DRBI0605 | D6 | R0.5 | 16 | L100 | 6 | 4 |
| DRBI0610 | D6 | R1 | 16 | L100 | 6 | 4 |
| DRBI0802 | D8 | R0.2 | 20 | L100 | 8 | 4 |
| DRBI0803 | D8 | R0.3 | 20 | L100 | 8 | 4 |
| DRBI0805 | D8 | R0.5 | 20 | L100 | 8 | 4 |
| DRBI0810 | D8 | R1 | 20 | L100 | 8 | 4 |
| DRBI0820 | D8 | R2 | 20 | L100 | 8 | 4 |
| DRBI1002 | D10 | R0.2 | 25 | L100 | 10 | 4 |
| DRBI1003 | D10 | R0.3 | 25 | L100 | 10 | 4 |
| DRBI1005 | D10 | R0.5 | 25 | L100 | 10 | 4 |
| DRBI1010 | D10 | R1 | 25 | L100 | 10 | 4 |
| DRBI1020 | D10 | R2 | 25 | L100 | 10 | 4 |
| DRBI1030 | D10 | R3 | 25 | L100 | 10 | 4 |
| DRBI1205 | D12 | R0.5 | 30 | L100 | 12 | 4 |
| DRBI1210 | D12 | R1 | 30 | L100 | 12 | 4 |
| DRBI1220 | D12 | R2 | 30 | L100 | 12 | 4 |
| DRBI1230 | D12 | R3 | 30 | L100 | 12 | 4 |
DRBJ · R053 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| DRBJ0602 | D6 | R0.2 | 16 | L150 | 6 | 4 |
| DRBJ0603 | D6 | R0.3 | 16 | L150 | 6 | 4 |
| DRBJ0605 | D6 | R0.5 | 16 | L150 | 6 | 4 |
| DRBJ0610 | D6 | R1 | 16 | L150 | 6 | 4 |
| DRBJ0802 | D8 | R0.2 | 20 | L150 | 8 | 4 |
| DRBJ0803 | D8 | R0.3 | 20 | L150 | 8 | 4 |
| DRBJ0805 | D8 | R0.5 | 20 | L150 | 8 | 4 |
| DRBJ0810 | D8 | R1 | 20 | L150 | 8 | 4 |
| DRBJ1002 | D10 | R0.2 | 25 | L150 | 10 | 4 |
| DRBJ1003 | D10 | R0.3 | 25 | L150 | 10 | 4 |
| DRBJ1005 | D10 | R0.5 | 25 | L150 | 10 | 4 |
| DRBJ1010 | D10 | R1 | 25 | L150 | 10 | 4 |
| DRBJ1020 | D10 | R2 | 25 | L150 | 10 | 4 |
| DRBJ1030 | D10 | R3 | 25 | L150 | 10 | 4 |
| DRBJ1205 | D12 | R0.5 | 30 | L150 | 12 | 4 |
| DRBJ1210 | D12 | R1 | 30 | L150 | 12 | 4 |
| DRBJ1220 | D12 | R2 | 30 | L150 | 12 | 4 |
| DRBJ1230 | D12 | R3 | 30 | L150 | 12 | 4 |
| DRBJ1610 | D16 | R1 | 45 | L150 | 16 | 4 |
| DRBJ1620 | D16 | R2 | 45 | L150 | 16 | 4 |
| DRBJ1630 | D16 | R3 | 45 | L150 | 16 | 4 |
| DRBJ2010 | D20 | R1 | 50 | L150 | 20 | 4 |
| DRBJ2020 | D20 | R2 | 50 | L150 | 20 | 4 |
| DRBJ2030 | D20 | R3 | 50 | L150 | 20 | 4 |
Aplicaciones, selección y requisitos de compra
Series y diferencias dimensionales
Las familias NRBH/NRBI, HRBH/HRBI/HRBJ, HRBXH/HRBXI/HRBXJ, DRAH/DRAI/DRAJ y DRBH/DRBI/DRBJ reúnen 248 registros con opciones de dos y cuatro labios. La combinación disponible depende de cada fila.
NRBH0402A y NRBH0402, por ejemplo, comparten D4 y R0.2, pero no el mismo diámetro de mango. Mantenga el código completo para evitar una incompatibilidad con el portaherramientas.
Alcance, cavidad y aplicación
Empiece por D y R, compare la longitud de corte con la superficie que debe mecanizarse y revise la longitud total con la máquina y el portaherramientas. Una longitud total mayor no demuestra que exista holgura en todo el recorrido.
Para cavidades y superficies retraídas, compruebe paredes, fijaciones y envolvente del portaherramientas. Si se necesita un cuello aliviado, compare la geometría de una herramienta de cuello largo; mango largo y cuello largo no son equivalentes.
Preparación del pedido
Separe las líneas por diámetro, radio, labios, mango y longitud. Para una sustitución, compare el dibujo completo de la herramienta existente con la fila AXIMET.
Envíe modelo, cantidad, material, operación, portaherramientas, plano y criterios de aceptación; añada requisitos de marcado, embalaje, recubrimiento o documentación sin asumir que se aplican a todas las series.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa tórica de mango largo
¿Qué diferencia hay entre una fresa de mango largo y una fresa de cuello largo?
El mango largo aumenta la longitud total de la herramienta; un cuello largo crea alcance mediante una zona aliviada detrás del filo. Las series de mango largo se seleccionan por su fila completa y no se tratan como equivalentes a una herramienta de cuello largo.
¿Cómo se elige el radio de esquina para una cavidad retraída?
Compare el radio R con la transición del plano y revise al mismo tiempo D, longitud de corte, longitud total y diámetro de mango. El diámetro por sí solo no define la esquina que se obtendrá.
¿Las series NRBH, HRBH, DRAH y DRBH son intercambiables?
No se deben intercambiar por el nombre o el diámetro. Cada serie conserva su número de labios y sus combinaciones de longitud, mango y radio; use el código completo y el dibujo correspondiente.
¿Dos modelos con el mismo diámetro utilizan necesariamente el mismo portaherramientas?
No. El diámetro de mango puede cambiar aunque D y R coincidan. Compruebe d en la fila del modelo y la capacidad real del portaherramientas.
¿La longitud total indica la profundidad útil de una cavidad?
No. La longitud total comprende toda la herramienta. Revise Lc, L1 cuando figure, la salida montada y la envolvente del portaherramientas contra el plano.
¿Qué debe incluir una cotización de varios tamaños?
Incluya código y cantidad por modelo, material, operación, portaherramientas, destino, plano y cualquier requisito de muestra, marcado o embalaje.
Productos relacionados
Fresas esféricas de mango largo
Compare modelos y geometrías de fresa esférica de mango largo.
Fresas tóricas para trabajo pesado
Compare modelos y geometrías de fresa tórica para trabajo pesado.
Fresas tóricas para titanio
Compare modelos y geometrías de fresa tórica para titanio.
Solicite una cotización de fresa tórica de mango largo
Envíe modelos, cantidades, material, operación y datos de máquina para revisar la selección.
