Serie NHAM · R099
Fresas de roscar para materiales endurecidos
Las series NHAM, NHBM y NHCM para materiales endurecidos se seleccionan por material y dureza real, tamaño de rosca, paso, diámetro de herramienta, longitudes y montaje. No existe un límite HRC universal confirmado para toda la gama.
- Series NHAM, NHBM y NHCM por modelo
- Tamaño de rosca, paso y dimensiones de herramienta
- Revisión de material tratado, agujero, máquina y portaherramientas
Selección de fresa de roscar para materiales endurecidos
Proporcione grado, tratamiento y dureza medida o especificada, además de forma, paso, profundidad y tolerancia de rosca. La selección no puede hacerse por diámetro o nombre del material únicamente.
- Haga coincidir tamaño y paso con la fila
- Revise agujero ciego/pasante, fondo y retirada
- Confirme máquina, interpolación, mango y salida
Series, vistas de producto y dibujos dimensionales

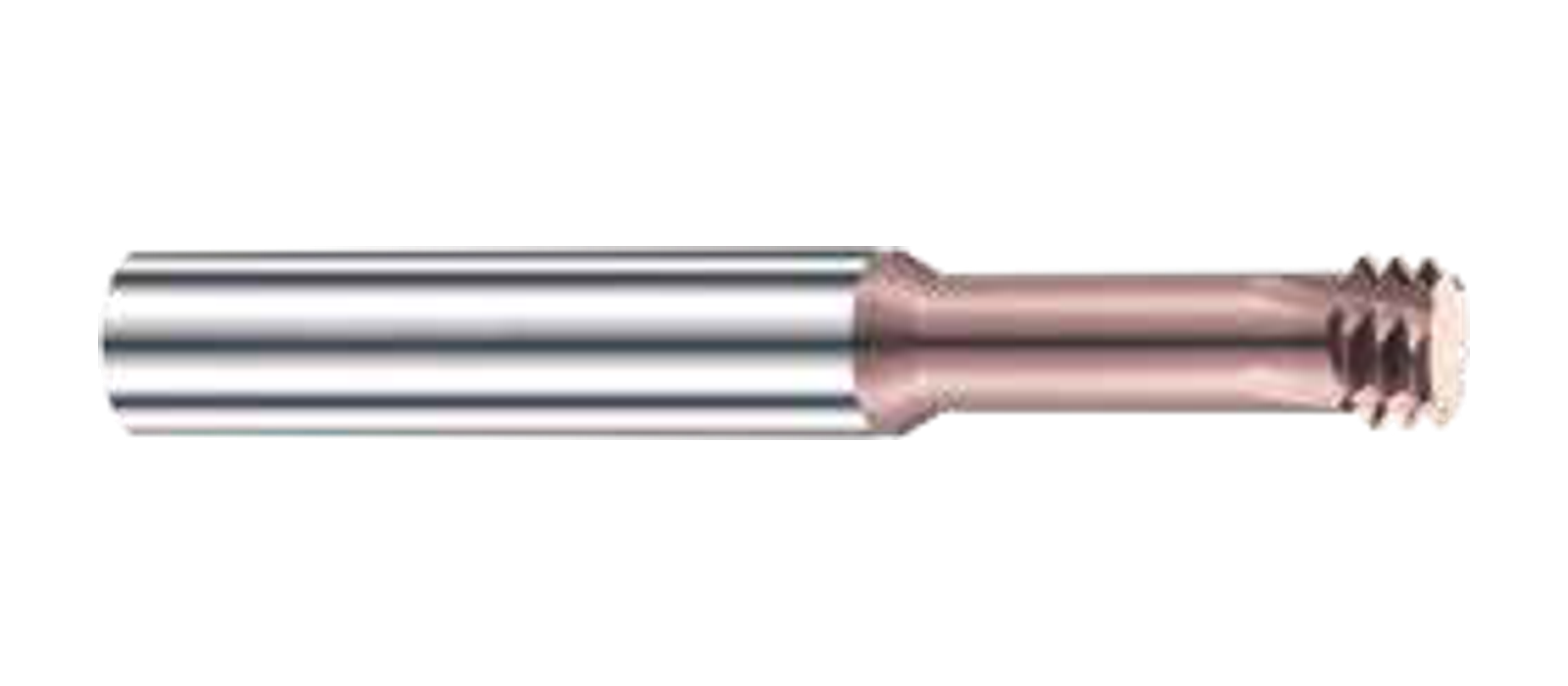

Serie NHBM · R100

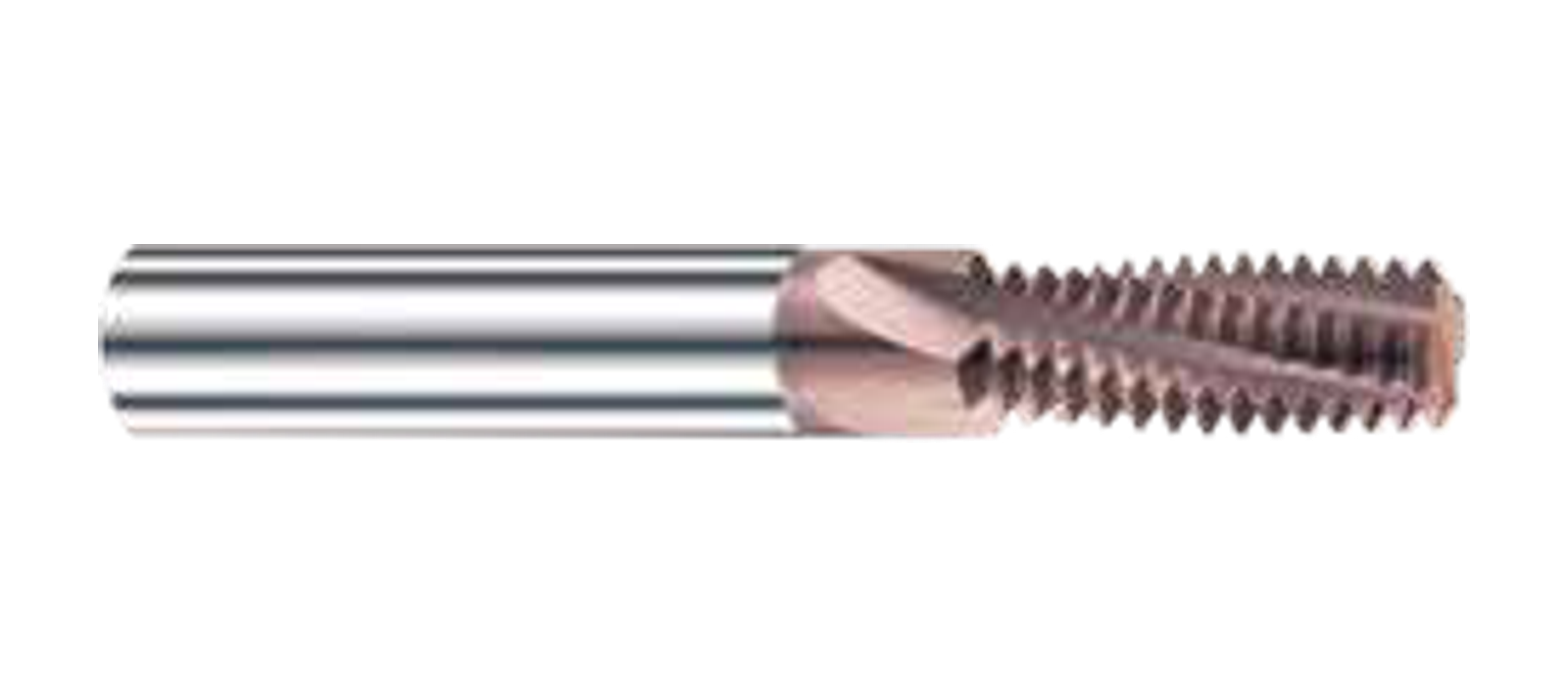

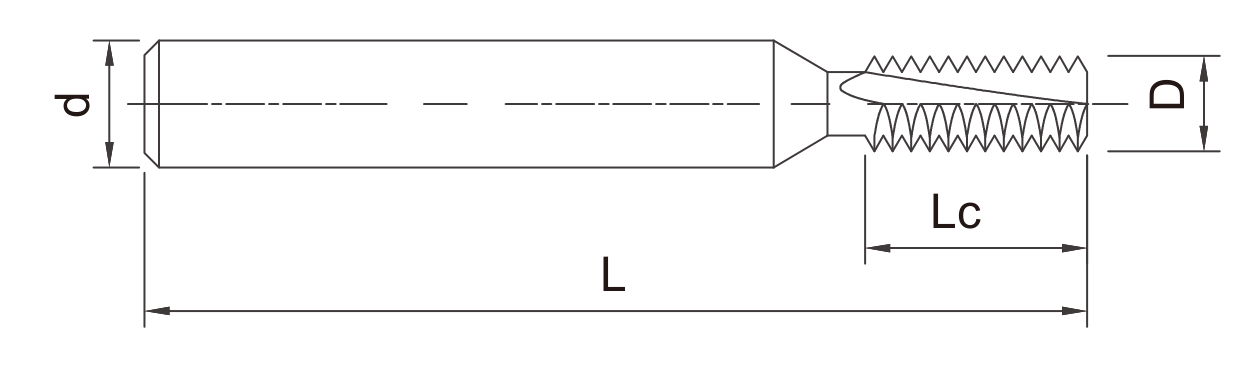

Serie NHCM · R101

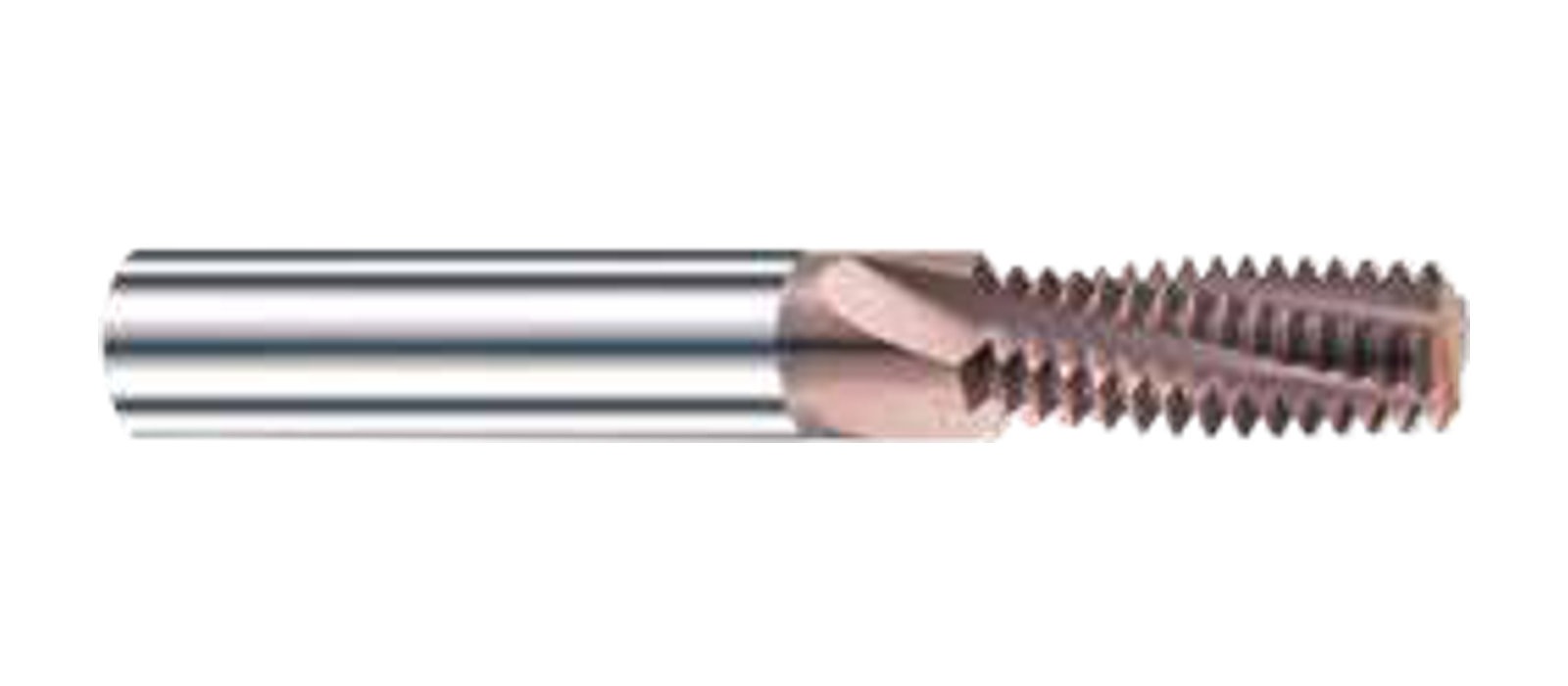

Serie NHCM · R102
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

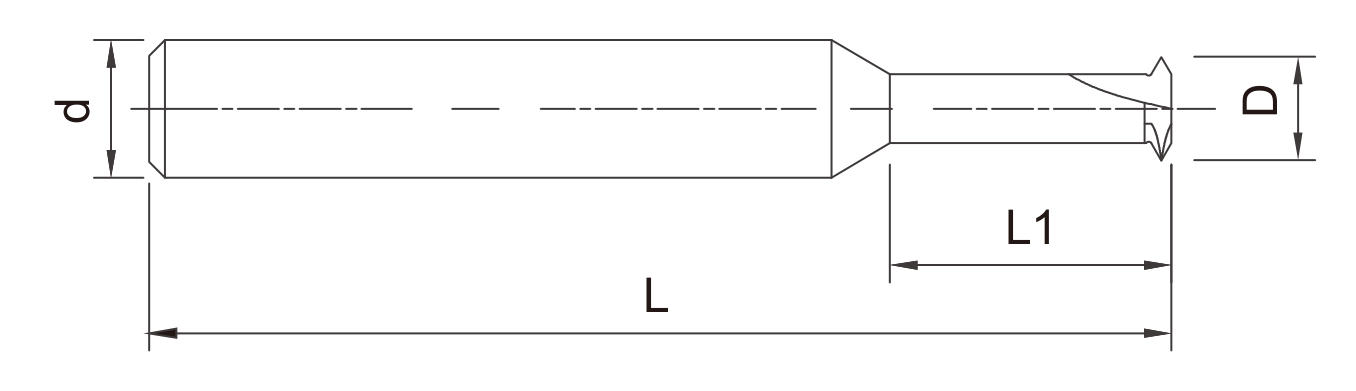

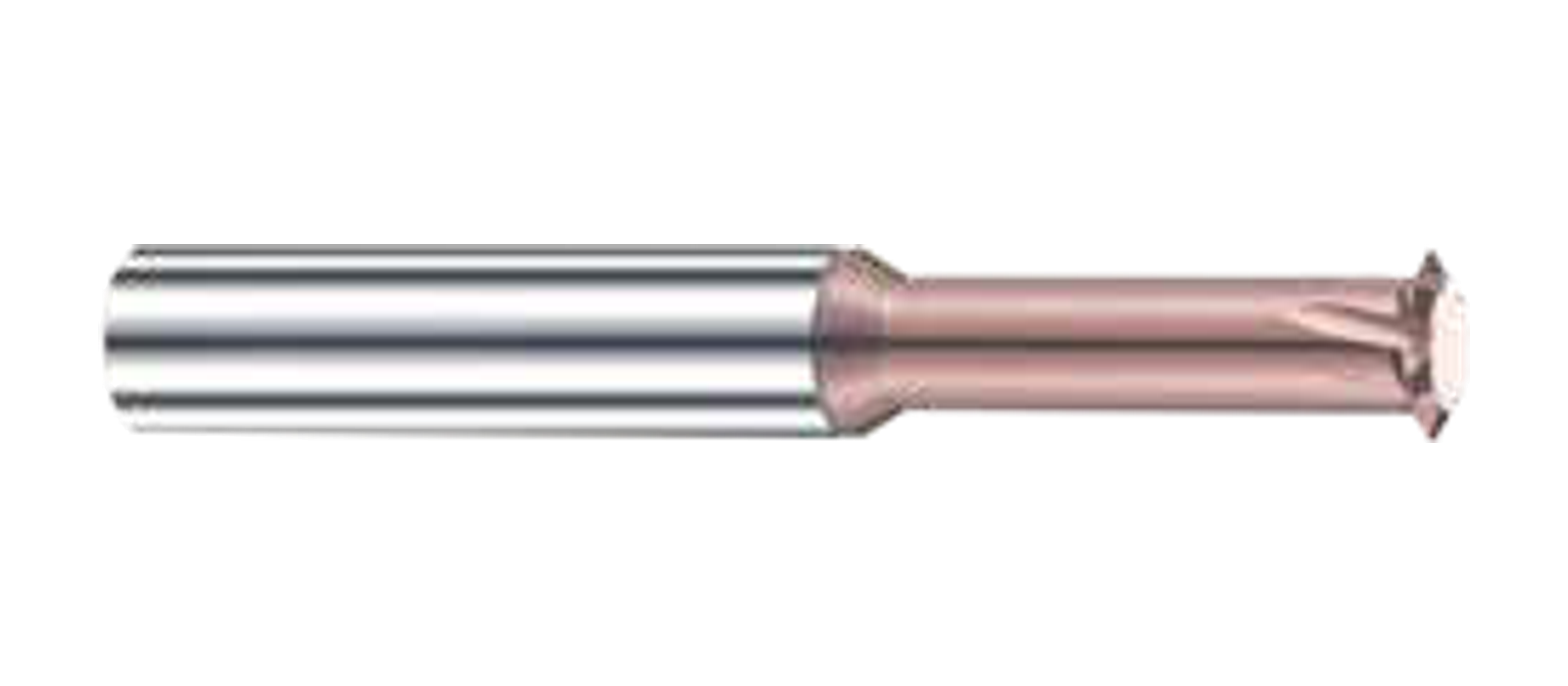

NHAM · R099 · 3/4/5/6 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| NHAM008P020A | M0.8 | 0.2 | 0.55 | 2 | L50 | 4 | 3 |
| NHAM009P0225A | M0.9 | 0.225 | 0.6 | 2 | L50 | 4 | 3 |
| NHAM010P025A | M1 | 0.25 | 0.73 | 2.3 | L50 | 4 | 3 |
| NHAM012P025A | M1.2 | 0.25 | 0.92 | 2.8 | L50 | 4 | 3 |
| NHAM014P030A | M1.4 | 0.3 | 1.05 | 3.2 | L50 | 4 | 3 |
| NHAM016P035A | M1.6 | 0.35 | 1.21 | 3.5 | L50 | 4 | 3 |
| NHAM020P040A | M2 | 0.4 | 1.54 | 4.5 | L50 | 4 | 3 |
| NHAM025P045A | M2.5 | 0.45 | 1.96 | 5.5 | L50 | 4 | 3 |
| NHAM030P050A | M3 | 0.5 | 2.4 | 7 | L50 | 4 | 3 |
| NHAM040P070A | M4 | 0.7 | 3.15 | 8.6 | L50 | 4 | 4 |
| NHAM050P080A | M5 | 0.8 | 4 | 12 | L50 | 4 | 4 |
| NHAM050P080 | M5 | 0.8 | 4 | 13 | L50 | 6 | 4 |
| NHAM060P100 | M6 | 1 | 4.75 | 15 | L50 | 6 | 4 |
| NHAM080P125 | M8 | 1.25 | 5.95 | 17.5 | L50 | 6 | 4 |
| NHAM100P150 | M10 | 1.5 | 7.9 | 25 | L60 | 8 | 6 |
| NHAM120P175 | M12 | 1.75 | 9.9 | 30 | L75 | 10 | 6 |
| NHAM140P200 | M14 | 2 | 9.9 | 30 | L75 | 10 | 6 |
| NHAM160P200 | M16 | 2 | 11.9 | 35 | L75 | 12 | 6 |
| NHAM180P250 | M18 | 2.5 | 14 | 40 | L100 | 14 | 5 |
| NHAM220P300 | M22 | 3 | 16 | 45 | L100 | 16 | 5 |
| NHAM300P600 | M30 | 6 | 20 | 50 | L100 | 20 | 6 |

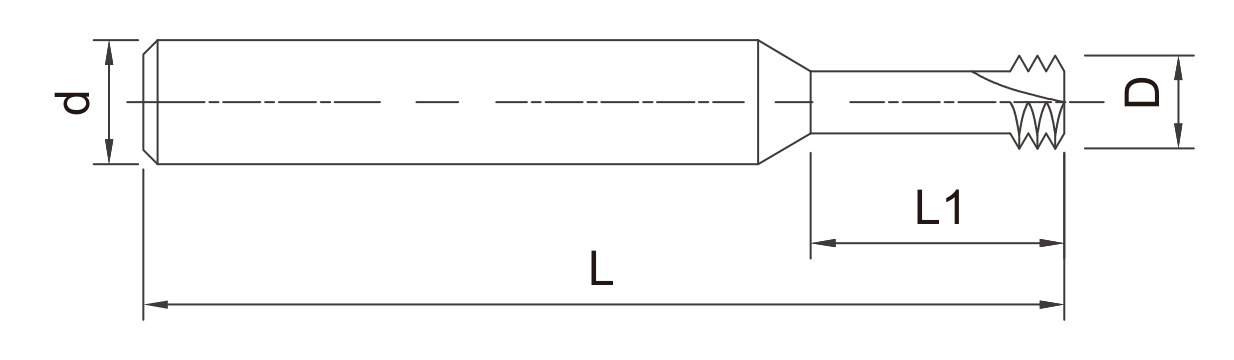

NHBM · R100 · 3/4/6 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| NHBM010P025A | M1 | 0.25 | 0.73 | 2.3 | L50 | 4 | 3 |
| NHBM012P025A | M1.2 | 0.25 | 0.92 | 3.3 | L50 | 4 | 3 |
| NHBM014P030A | M1.4 | 0.3 | 1.05 | 3.2 | L50 | 4 | 3 |
| NHBM016P035A | M1.6 | 0.35 | 1.21 | 3.5 | L50 | 4 | 3 |
| NHBM018P035A | M1.8 | 0.35 | 1.4 | 4 | L50 | 4 | 3 |
| NHBM020P040A | M2 | 0.4 | 1.54 | 4.5 | L50 | 4 | 3 |
| NHBM022P045A | M2.2 | 0.45 | 1.65 | 5 | L50 | 4 | 3 |
| NHBM025P045A | M2.5 | 0.45 | 1.96 | 5.5 | L50 | 4 | 3 |
| NHBM030P050A | M3 | 0.5 | 2.42 | 7 | L50 | 4 | 3 |
| NHBM035P060A | M3.5 | 0.6 | 2.75 | 9 | L50 | 4 | 3 |
| NHBM040P050A | M4 | 0.5 | 3.4 | 8 | L50 | 4 | 3 |
| NHBM040P070A | M4 | 0.7 | 3.15 | 8.8 | L50 | 4 | 3 |
| NHBM045P075A | M4.5 | 0.75 | 3.5 | 11 | L50 | 4 | 3 |
| NHBM050P050A | M5 | 0.5 | 3.9 | 8 | L50 | 4 | 3 |
| NHBM050P075A | M5 | 0.75 | 3.9 | 8 | L50 | 4 | 3 |
| NHBM050P080A | M5 | 0.8 | 3.95 | 12 | L50 | 4 | 3 |
| NHBM050P080 | M5 | 0.8 | 4 | 12 | L50 | 6 | 3 |
| NHBM060P050 | M6 | 0.5 | 4.8 | 13 | L50 | 6 | 3 |
| NHBM060P075 | M6 | 0.75 | 5 | 13 | L50 | 6 | 3 |
| NHBM060P100A | M6 | 1 | 3.95 | 14 | L50 | 4 | 3 |
| NHBM060P100 | M6 | 1 | 4.75 | 13 | L50 | 6 | 3 |
| NHBM080P075 | M8 | 0.75 | 5.95 | 20 | L50 | 6 | 3 |
| NHBM080P100 | M8 | 1 | 5.9 | 20 | L60 | 6 | 3 |
| NHBM080P050 | M8 | 0.5 | 5.95 | 16 | L50 | 6 | 4 |
| NHBM080P125 | M8 | 1.25 | 5.95 | 20 | L60 | 6 | 3 |
| NHBM100P100 | M10 | 1 | 7.9 | 21 | L60 | 8 | 4 |
| NHBM100P125 | M10 | 1.25 | 7.95 | 21 | L60 | 8 | 4 |
| NHBM100P150 | M10 | 1.5 | 7.9 | 22 | L60 | 8 | 4 |
| NHBM100P150L | M10 | 1.5 | 7.9 | 30 | L75 | 8 | 4 |
| NHBM120P100 | M12 | 1 | 9.9 | 30 | L75 | 10 | 4 |
| NHBM120P150 | M12 | 1.5 | 9.9 | 30 | L75 | 10 | 4 |
| NHBM120P125 | M12 | 1.25 | 9.9 | 30 | L75 | 10 | 4 |
| NHBM120P175 | M12 | 1.75 | 9.9 | 28 | L75 | 10 | 4 |
| NHBM140P200 | M14 | 2 | 9.9 | 28 | L75 | 10 | 4 |
| NHBM160P150 | M16 | 1.5 | 11.9 | 35 | L75 | 12 | 4 |
| NHBM160P200 | M16 | 2 | 11.9 | 35 | L75 | 12 | 4 |
| NHBM220P250 | M22 | 2.5 | 15.9 | 50 | L100 | 16 | 6 |
| NHBM240P300 | M24 | 3 | 15.9 | 50 | L100 | 16 | 6 |
| NHBM240P350 | M24 | 3.5 | 15.9 | 50 | L100 | 16 | 6 |
NHCM · R101 · 3/4 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| NHCM016P035A | M1.6 | 0.35 | 1.2 | 3.5 | L50 | 4 | 3 |
| NHCM020P040A | M2 | 0.4 | 1.54 | 5 | L50 | 4 | 3 |
| NHCM025P045A | M2.5 | 0.45 | 1.96 | 6 | L50 | 4 | 3 |
| NHCM030P050A | M3 | 0.5 | 2.4 | 7.5 | L50 | 4 | 3 |
| NHCM035P060A | M3.5 | 0.6 | 2.75 | 8.5 | L50 | 4 | 3 |
| NHCM040P050A | M4 | 0.5 | 3 | 8 | L50 | 4 | 3 |
| NHCM040P070A | M4 | 0.7 | 3.15 | 10 | L50 | 4 | 3 |
| NHCM045P075A | M4.5 | 0.75 | 3.4 | 9 | L50 | 4 | 3 |
| NHCM050P050A | M5 | 0.5 | 3.9 | 12 | L50 | 4 | 3 |
| NHCM050P080A | M5 | 0.8 | 3.95 | 12 | L50 | 4 | 3 |
| NHCM050P080 | M5 | 0.8 | 3.9 | 13 | L50 | 6 | 3 |
| NHCM060P050 | M6 | 0.5 | 4.8 | 13 | L50 | 6 | 3 |
| NHCM060P075A | M6 | 0.75 | 3.9 | 12 | L50 | 4 | 3 |
| NHCM060P075 | M6 | 0.75 | 5 | 17 | L60 | 6 | 3 |
| NHCM060P100A | M6 | 1 | 3.95 | 12 | L50 | 4 | 3 |
| NHCM060P100 | M6 | 1 | 4.75 | 13 | L50 | 6 | 3 |
| NHCM080P050 | M8 | 0.5 | 5.9 | 16 | L60 | 6 | 3 |
| NHCM080P075 | M8 | 0.75 | 5.95 | 18 | L60 | 6 | 3 |
| NHCM080P100 | M8 | 1 | 5.95 | 15 | L60 | 6 | 3 |
| NHCM080P125 | M8 | 1.25 | 5.9 | 20 | L60 | 6 | 3 |
| NHCM100P050 | M10 | 0.5 | 7.9 | 20 | L65 | 8 | 4 |
| NHCM100P075 | M10 | 0.75 | 7.9 | 22 | L65 | 8 | 4 |
| NHCM100P100 | M10 | 1 | 7.95 | 22 | L65 | 8 | 4 |
| NHCM100P125 | M10 | 1.25 | 7.9 | 20 | L65 | 8 | 3 |
| NHCM100P150 | M10 | 1.5 | 7.7 | 22 | L65 | 8 | 4 |
| NHCM120P050 | M12 | 0.5 | 9.95 | 25 | L75 | 10 | 4 |
| NHCM120P075 | M12 | 0.75 | 9.95 | 20 | L75 | 10 | 4 |
| NHCM120P100 | M12 | 1 | 9.9 | 20 | L65 | 10 | 4 |
| NHCM120P100L | M12 | 1 | 9.9 | 28 | L75 | 10 | 4 |
| NHCM120P125 | M12 | 1.25 | 9.9 | 25 | L75 | 10 | 4 |
| NHCM120P150 | M12 | 1.5 | 9.4 | 24 | L75 | 10 | 4 |
| NHCM120P175 | M12 | 1.75 | 9.5 | 25 | L75 | 10 | 4 |
| NHCM140P050 | M14 | 0.5 | 11.9 | 30 | L75 | 12 | 4 |
| NHCM140P100 | M14 | 1 | 11.9 | 30 | L75 | 12 | 4 |
| NHCM140P100L | M14 | 1 | 11.9 | 32 | L80 | 12 | 4 |
| NHCM140P150 | M14 | 1.5 | 9.9 | 25 | L75 | 10 | 4 |
| NHCM140P150L | M14 | 1.5 | 11.2 | 30 | L75 | 12 | 4 |
| NHCM140P200 | M14 | 2 | 9.9 | 30 | L75 | 10 | 4 |
| NHCM140P200D | M14 | 2 | 11.2 | 30 | L75 | 12 | 4 |
NHCM · R102 · 4/5 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| NHCM160P150 | M16 | 1.5 | 12 | 30 | L75 | 12 | 4 |
| NHCM160P150L | M16 | 1.5 | 11.9 | 36 | L83 | 12 | 4 |
| NHCM160P150D | M16 | 1.5 | 13.9 | 33 | L83 | 14 | 4 |
| NHCM160P200 | M16 | 2 | 11.9 | 30 | L75 | 12 | 4 |
| NHCM160P200L | M16 | 2 | 12 | 35 | L83 | 12 | 4 |
| NHCM180P200 | M18 | 2 | 13.9 | 33 | L100 | 14 | 4 |
| NHCM180P250 | M18 | 2.5 | 13.9 | 33 | L100 | 14 | 5 |
| NHCM200P150 | M20 | 1.5 | 15.95 | 40 | L100 | 16 | 5 |
| NHCM200P200 | M20 | 2 | 15.95 | 40 | L100 | 16 | 5 |
| NHCM220P100 | M22 | 1 | 16 | 40 | L100 | 16 | 5 |
| NHCM240P300 | M24 | 3 | 15.9 | 40 | L100 | 16 | 5 |
| NHCM300P350 | M30 | 3.5 | 16 | 40 | L100 | 16 | 5 |
Aplicaciones, selección y requisitos de compra
NHAM, NHBM y NHCM
Las 111 filas conservan designación, P, D, L, d y labios. NHAM y NHBM incluyen L1; NHCM usa Lc. Lea la dimensión con el dibujo correspondiente.
NHCM160P150 y NHCM160P150L comparten M16 y paso 1.5, pero difieren en diámetro de herramienta y longitud de corte. No transfiera datos entre filas.
Material, agujero y holgura
Indique condición después del tratamiento y dureza real. Para una rosca interior, compare D con el agujero preparado y la trayectoria; cuello, mango y portaherramientas necesitan holgura.
En agujeros ciegos, separe la longitud de rosca completa de la profundidad perforada y del espacio de fondo. Lc o L1 no garantizan por sí solas una profundidad utilizable.
Prueba, inspección y repetición
Antes de la prueba, acuerde modelo, material, dureza, máquina, portaherramientas y dimensiones a inspeccionar. Evalúe la rosca con el calibre o método definido por el plano.
Si cambian paso, tolerancia, condición o dibujo, revise de nuevo la selección. Para cotizar, incluya modelo, cantidad, agujero, profundidad, muestra, marcado y embalaje.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa de roscar para materiales endurecidos
¿Qué dureza pueden mecanizar estas fresas de roscar?
Debe indicarse material, tratamiento y dureza real para revisión técnica. La documentación disponible no permite publicar un límite HRC universal para todos los modelos.
¿Por qué se necesitan el tamaño nominal y el paso?
El tamaño nominal identifica la rosca y P define el avance axial por vuelta. Ambos deben coincidir con el plano, el modelo y el programa de interpolación.
¿Qué debe revisarse en una rosca ciega de material endurecido?
Profundidad útil, fondo del agujero, entrada, longitud de corte, diámetro de la herramienta, retirada, holgura y rigidez. No use Lc como profundidad máxima sin revisar el dibujo completo.
¿Cómo se prepara una prueba sin un límite HRC publicado?
Envíe grado, tratamiento y dureza real, seleccione una fila concreta y acuerde máquina, montaje, programa y método de inspección antes de evaluar la muestra.
¿Qué información de la máquina ayuda a seleccionar una fresa de roscar?
Indique el modelo de máquina y control, la capacidad de interpolación, el portaherramientas y la salida disponible, junto con la geometría de la pieza.
¿Cuándo debe revisarse de nuevo un modelo aprobado?
Cuando cambien el material o dureza, paso, tolerancia, geometría del agujero, máquina, portaherramientas o revisión del plano.
