Serie DHAM · R095
Fresas de roscar de uso general
Las series DHAM, DHBM y DHCM se seleccionan por designación de rosca, paso, diámetro de herramienta, longitud, mango y número de labios. La máquina debe admitir la interpolación necesaria y el agujero debe ofrecer espacio para la trayectoria y la retirada.
- Series DHAM, DHBM y DHCM por modelo
- Rosca y paso vinculados a cada fila
- Comprobación de diámetro, profundidad, mango e interpolación CNC
Selección de fresa de roscar de uso general
Empiece por norma, tamaño nominal y paso del plano. Después compruebe si la rosca es interior o exterior, ciega o pasante, el espacio disponible, la profundidad y la capacidad de interpolación del control.
- Haga coincidir tamaño y paso con el modelo
- Revise diámetro previo, profundidad y espacio de retirada
- Confirme máquina, control, portaherramientas y salida

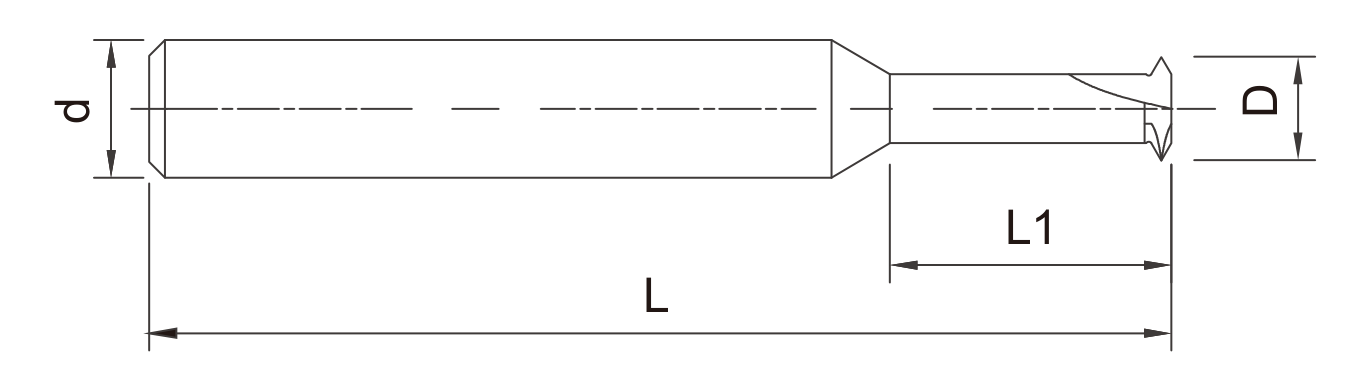

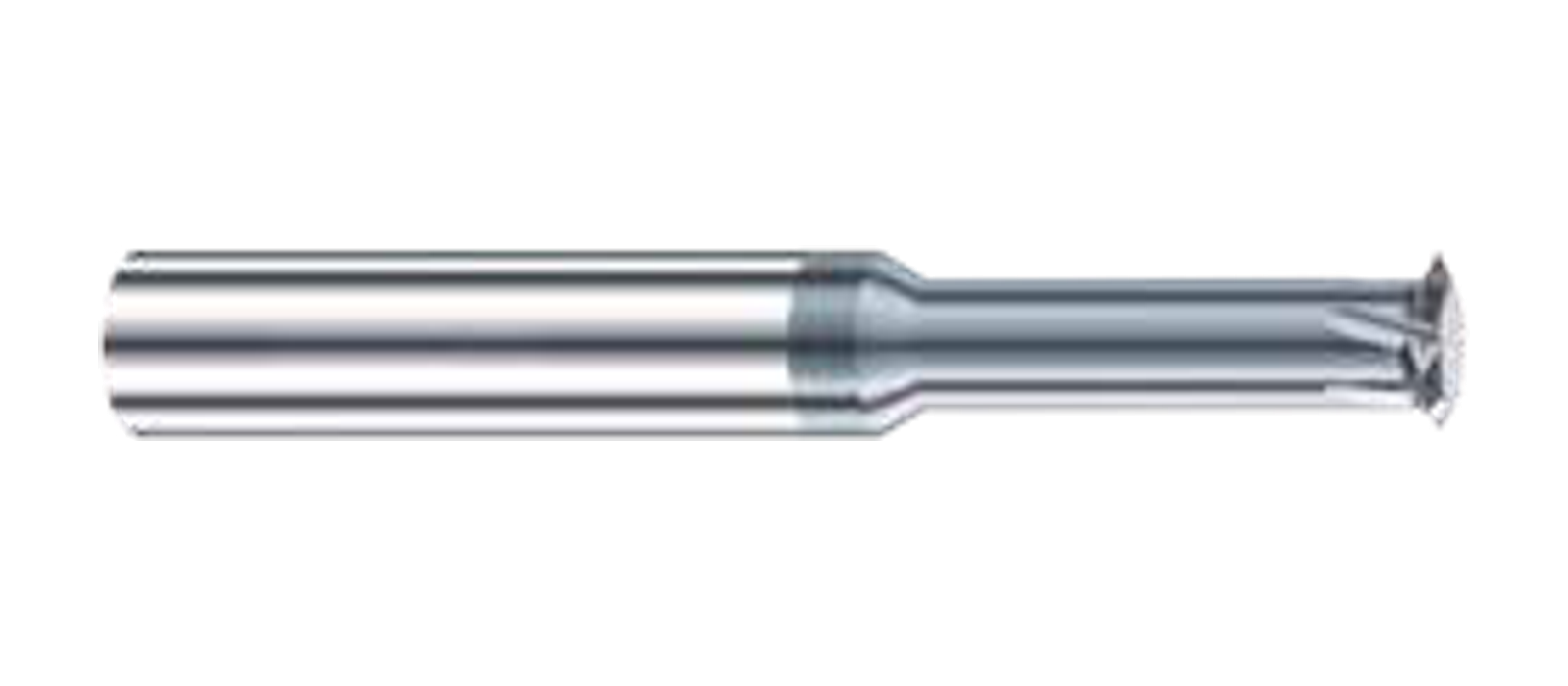

Series, vistas de producto y dibujos dimensionales

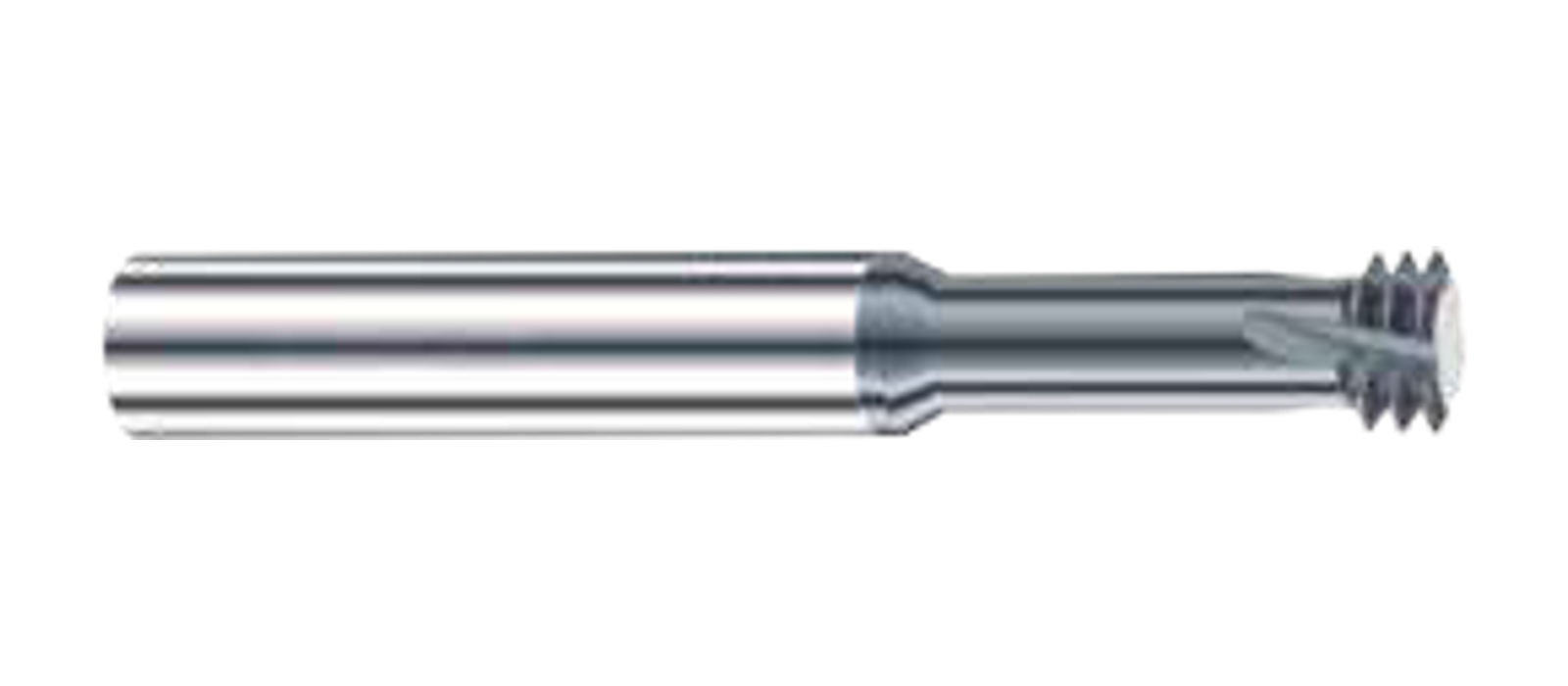

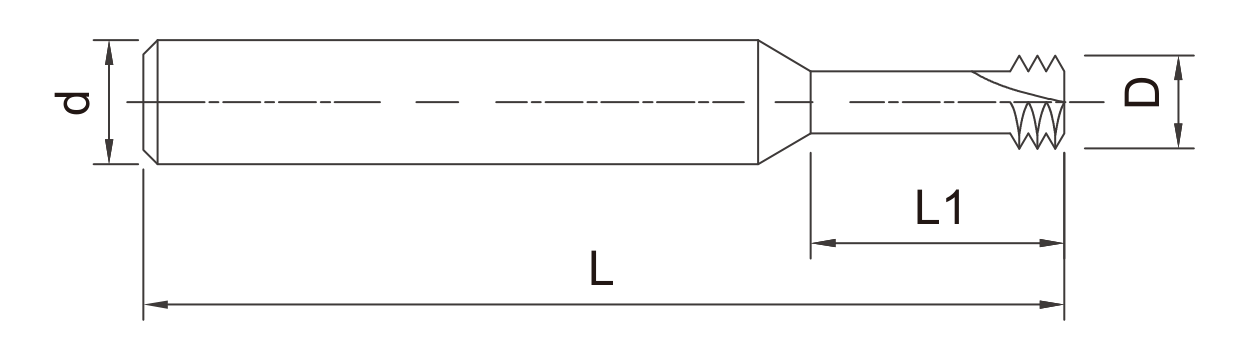

Serie DHBM · R096

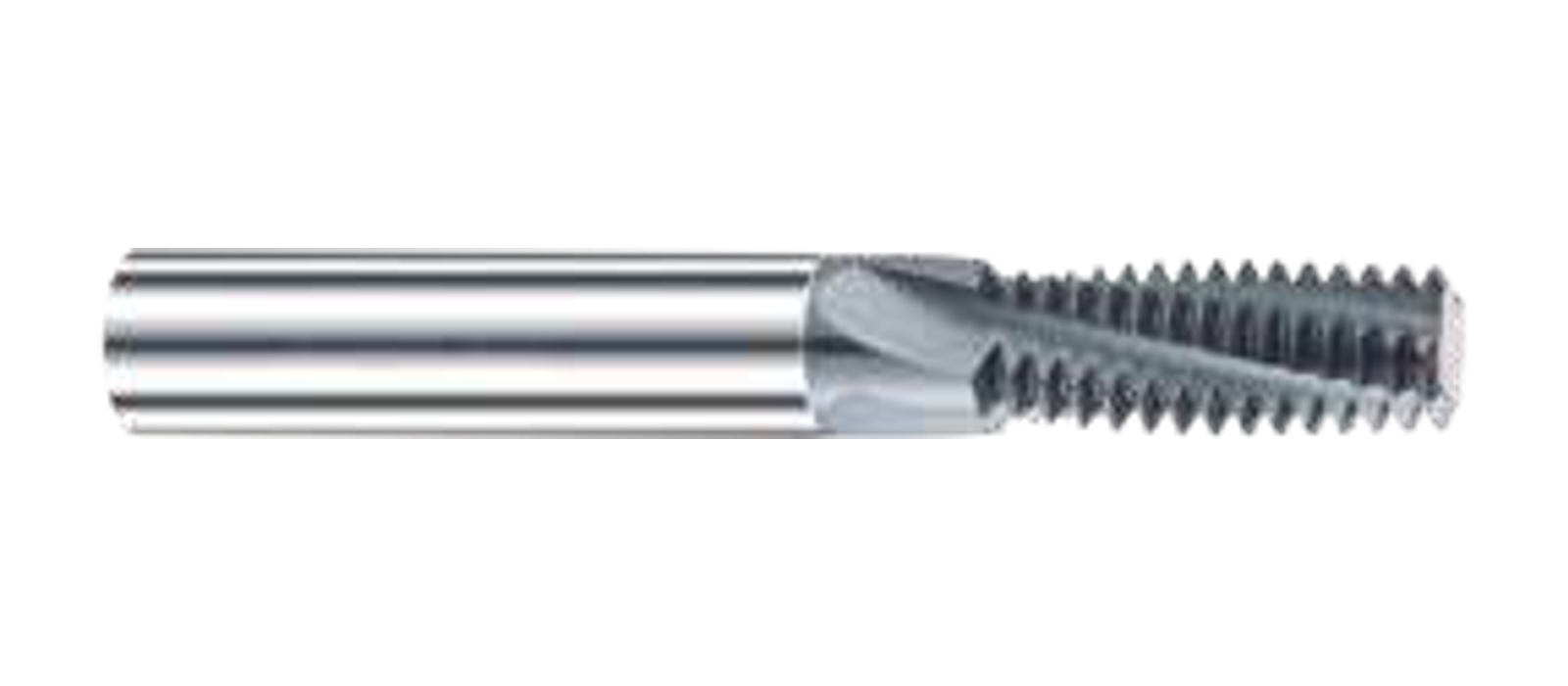

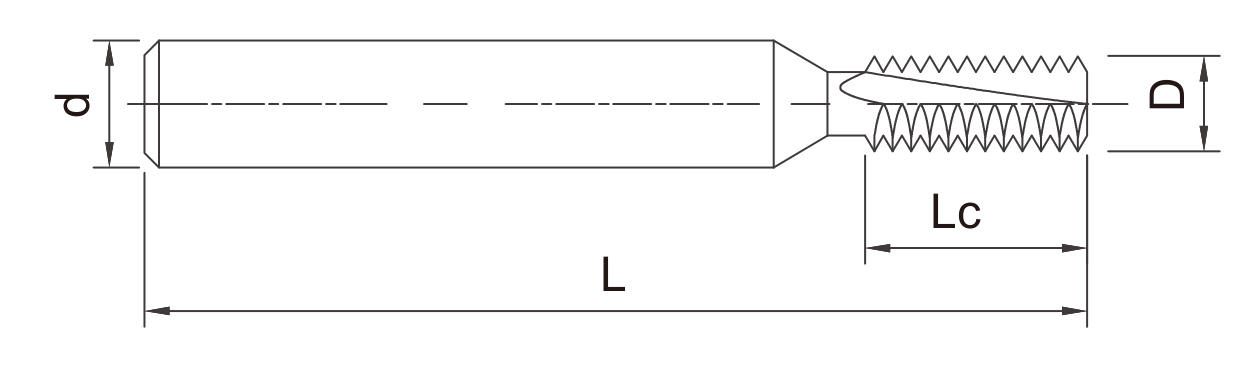

Serie DHCM · R097
Serie DHCM · R098
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
DHAM · R095 · 3/4/5/6 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| DHAM008P020A | M0.8 | 0.2 | 0.55 | 2 | L50 | 4 | 3 |
| DHAM009P0225A | M0.9 | 0.225 | 0.6 | 2 | L50 | 4 | 3 |
| DHAM010P025A | M1 | 0.25 | 0.73 | 2.3 | L50 | 4 | 3 |
| DHAM012P025A | M1.2 | 0.25 | 0.92 | 2.8 | L50 | 4 | 3 |
| DHAM014P030A | M1.4 | 0.3 | 1.05 | 3.2 | L50 | 4 | 3 |
| DHAM016P035A | M1.6 | 0.35 | 1.21 | 3.5 | L50 | 4 | 3 |
| DHAM020P040A | M2 | 0.4 | 1.54 | 4.5 | L50 | 4 | 3 |
| DHAM025P045A | M2.5 | 0.45 | 1.96 | 5.5 | L50 | 4 | 3 |
| DHAM030P050A | M3 | 0.5 | 2.4 | 7 | L50 | 4 | 3 |
| DHAM040P070A | M4 | 0.7 | 3.15 | 10 | L50 | 4 | 4 |
| DHAM050P080A | M5 | 0.8 | 4 | 12 | L50 | 4 | 4 |
| DHAM050P080 | M5 | 0.8 | 4 | 13 | L50 | 6 | 4 |
| DHAM060P100 | M6 | 1 | 4.75 | 15 | L50 | 6 | 4 |
| DHAM080P125 | M8 | 1.25 | 5.95 | 17.5 | L50 | 6 | 4 |
| DHAM100P150 | M10 | 1.5 | 7.9 | 25 | L60 | 8 | 6 |
| DHAM120P175 | M12 | 1.75 | 9.9 | 30 | L75 | 10 | 6 |
| DHAM140P200 | M14 | 2 | 9.9 | 30 | L75 | 10 | 6 |
| DHAM160P200 | M16 | 2 | 11.9 | 35 | L75 | 12 | 6 |
| DHAM180P250 | M18 | 2.5 | 14 | 40 | L100 | 14 | 5 |
| DHAM220P300 | M22 | 3 | 16 | 45 | L100 | 16 | 5 |
| DHAM300P600 | M30 | 6 | 20 | 50 | L100 | 20 | 6 |
DHBM · R096 · 3/4/6 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| DHBM010P025A | M1 | 0.25 | 0.73 | 2.3 | L50 | 4 | 3 |
| DHBM012P025A | M1.2 | 0.25 | 0.92 | 3.3 | L50 | 4 | 3 |
| DHBM014P030A | M1.4 | 0.3 | 1.05 | 3.2 | L50 | 4 | 3 |
| DHBM016P035A | M1.6 | 0.35 | 1.21 | 3.5 | L50 | 4 | 3 |
| DHBM018P035A | M1.8 | 0.35 | 1.4 | 4 | L50 | 4 | 3 |
| DHBM020P040A | M2 | 0.4 | 1.54 | 4.5 | L50 | 4 | 3 |
| DHBM022P045A | M2.2 | 0.45 | 1.65 | 5 | L50 | 4 | 3 |
| DHBM025P045A | M2.5 | 0.45 | 1.96 | 5.5 | L50 | 4 | 3 |
| DHBM030P050A | M3 | 0.5 | 2.42 | 7 | L50 | 4 | 3 |
| DHBM035P060A | M3.5 | 0.6 | 2.75 | 9 | L50 | 4 | 3 |
| DHBM040P050A | M4 | 0.5 | 3.4 | 8 | L50 | 4 | 3 |
| DHBM040P070A | M4 | 0.7 | 3.15 | 10 | L50 | 4 | 3 |
| DHBM045P075A | M4.5 | 0.75 | 3.5 | 11 | L50 | 4 | 3 |
| DHBM050P050A | M5 | 0.5 | 3.9 | 8 | L50 | 4 | 3 |
| DHBM050P075A | M5 | 0.75 | 3.9 | 8 | L50 | 4 | 3 |
| DHBM050P080A | M5 | 0.8 | 3.95 | 12 | L50 | 4 | 3 |
| DHBM050P080 | M5 | 0.8 | 4 | 12 | L50 | 6 | 3 |
| DHBM060P050 | M6 | 0.5 | 4.8 | 13 | L50 | 6 | 3 |
| DHBM060P075 | M6 | 0.75 | 5 | 13 | L50 | 6 | 3 |
| DHBM060P100A | M6 | 1 | 3.95 | 14 | L50 | 4 | 3 |
| DHBM060P100 | M6 | 1 | 4.75 | 13 | L50 | 6 | 3 |
| DHBM080P075 | M8 | 0.75 | 5.95 | 20 | L50 | 6 | 3 |
| DHBM080P100 | M8 | 1 | 5.9 | 20 | L60 | 6 | 3 |
| DHBM080P050 | M8 | 0.5 | 5.95 | 16 | L50 | 6 | 4 |
| DHBM080P125 | M8 | 1.25 | 5.95 | 20 | L60 | 6 | 3 |
| DHBM100P100 | M10 | 1 | 7.9 | 21 | L60 | 8 | 4 |
| DHBM100P125 | M10 | 1.25 | 7.95 | 21 | L60 | 8 | 4 |
| DHBM100P150 | M10 | 1.5 | 7.9 | 22 | L60 | 8 | 4 |
| DHBM100P150L | M10 | 1.5 | 7.9 | 30 | L75 | 8 | 4 |
| DHBM120P100 | M12 | 1 | 9.9 | 30 | L75 | 10 | 4 |
| DHBM120P150 | M12 | 1.5 | 9.9 | 30 | L75 | 10 | 4 |
| DHBM120P125 | M12 | 1.25 | 9.9 | 30 | L75 | 10 | 4 |
| DHBM120P175 | M12 | 1.75 | 9.9 | 28 | L75 | 10 | 4 |
| DHBM140P200 | M14 | 2 | 9.9 | 28 | L75 | 10 | 4 |
| DHBM160P150 | M16 | 1.5 | 11.9 | 35 | L75 | 12 | 4 |
| DHBM160P200 | M16 | 2 | 11.9 | 35 | L75 | 12 | 4 |
| DHBM220P250 | M22 | 2.5 | 15.9 | 50 | L100 | 16 | 6 |
| DHBM240P300 | M24 | 3 | 15.9 | 50 | L100 | 16 | 6 |
| DHBM240P350 | M24 | 3.5 | 15.9 | 50 | L100 | 16 | 6 |
DHCM · R097 · 3/4 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| DHCM016P035A | M1.6 | 0.35 | 1.2 | 3.5 | L50 | 4 | 3 |
| DHCM020P040A | M2 | 0.4 | 1.54 | 5 | L50 | 4 | 3 |
| DHCM025P045A | M2.5 | 0.45 | 1.96 | 6 | L50 | 4 | 3 |
| DHCM030P050A | M3 | 0.5 | 2.4 | 7.5 | L50 | 4 | 3 |
| DHCM035P060A | M3.5 | 0.6 | 2.75 | 8.5 | L50 | 4 | 3 |
| DHCM040P050A | M4 | 0.5 | 3 | 8 | L50 | 4 | 3 |
| DHCM040P070A | M4 | 0.7 | 3.15 | 10 | L50 | 4 | 3 |
| DHCM045P075A | M4.5 | 0.75 | 3.4 | 9 | L50 | 4 | 3 |
| DHCM050P050A | M5 | 0.5 | 3.9 | 12 | L50 | 4 | 3 |
| DHCM050P080A | M5 | 0.8 | 3.95 | 12 | L50 | 4 | 3 |
| DHCM050P080 | M5 | 0.8 | 3.9 | 13 | L50 | 6 | 3 |
| DHCM060P050 | M6 | 0.5 | 4.8 | 13 | L50 | 6 | 3 |
| DHCM060P075A | M6 | 0.75 | 3.9 | 12 | L50 | 4 | 3 |
| DHCM060P075 | M6 | 0.75 | 5 | 17 | L60 | 6 | 3 |
| DHCM060P100A | M6 | 1 | 3.95 | 12 | L50 | 4 | 3 |
| DHCM060P100 | M6 | 1 | 4.75 | 13 | L50 | 6 | 3 |
| DHCM080P050 | M8 | 0.5 | 5.9 | 16 | L60 | 6 | 3 |
| DHCM080P075 | M8 | 0.75 | 5.95 | 18 | L60 | 6 | 3 |
| DHCM080P100 | M8 | 1 | 5.95 | 15 | L60 | 6 | 3 |
| DHCM080P125 | M8 | 1.25 | 5.9 | 20 | L60 | 6 | 3 |
| DHCM100P050 | M10 | 0.5 | 7.9 | 20 | L65 | 8 | 4 |
| DHCM100P075 | M10 | 0.75 | 7.9 | 22 | L65 | 8 | 4 |
| DHCM100P100 | M10 | 1 | 7.95 | 22 | L65 | 8 | 4 |
| DHCM100P125 | M10 | 1.25 | 7.9 | 20 | L65 | 8 | 3 |
| DHCM100P150 | M10 | 1.5 | 7.7 | 22 | L65 | 8 | 4 |
| DHCM120P050 | M12 | 0.5 | 9.95 | 25 | L75 | 10 | 4 |
| DHCM120P075 | M12 | 0.75 | 9.95 | 20 | L75 | 10 | 4 |
| DHCM120P100 | M12 | 1 | 9.9 | 20 | L65 | 10 | 4 |
| DHCM120P100L | M12 | 1 | 9.9 | 28 | L75 | 10 | 4 |
| DHCM120P125 | M12 | 1.25 | 9.9 | 25 | L75 | 10 | 4 |
| DHCM120P150 | M12 | 1.5 | 9.9 | 20 | L65 | 10 | 4 |
| DHCM120P150L | M12 | 1.5 | 9.4 | 24 | L75 | 10 | 4 |
| DHCM120P175 | M12 | 1.75 | 9.5 | 25 | L75 | 10 | 4 |
| DHCM140P050 | M14 | 0.5 | 11.9 | 30 | L75 | 12 | 4 |
| DHCM140P100 | M14 | 1 | 11.9 | 30 | L75 | 12 | 4 |
| DHCM140P100L | M14 | 1 | 11.9 | 32 | L80 | 12 | 4 |
| DHCM140P150 | M14 | 1.5 | 9.9 | 25 | L75 | 10 | 4 |
| DHCM140P150L | M14 | 1.5 | 11.2 | 30 | L75 | 12 | 4 |
| DHCM140P200 | M14 | 2 | 9.9 | 30 | L75 | 10 | 4 |
| DHCM140P200D | M14 | 2 | 11.2 | 30 | L75 | 12 | 4 |
DHCM · R098 · 4/5 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| DHCM160P150 | M16 | 1.5 | 12 | 30 | L75 | 12 | 4 |
| DHCM160P150L | M16 | 1.5 | 11.9 | 36 | L83 | 12 | 4 |
| DHCM160P150D | M16 | 1.5 | 13.9 | 33 | L83 | 14 | 4 |
| DHCM160P200 | M16 | 2 | 11.9 | 30 | L75 | 12 | 4 |
| DHCM160P200L | M16 | 2 | 12 | 35 | L83 | 12 | 4 |
| DHCM180P200 | M18 | 2 | 13.9 | 33 | L100 | 14 | 4 |
| DHCM180P250 | M18 | 2.5 | 13.9 | 33 | L100 | 14 | 5 |
| DHCM200P150 | M20 | 1.5 | 15.95 | 40 | L100 | 16 | 5 |
| DHCM200P200 | M20 | 2 | 15.95 | 40 | L100 | 16 | 5 |
| DHCM220P100 | M22 | 1 | 16 | 40 | L100 | 16 | 5 |
| DHCM220P200 | M22 | 2 | 15.95 | 40 | L100 | 16 | 5 |
| DHCM220P250 | M22 | 2.5 | 15.9 | 40 | L100 | 16 | 5 |
| DHCM240P300 | M24 | 3 | 15.9 | 40 | L100 | 16 | 5 |
| DHCM300P350 | M30 | 3.5 | 16 | 40 | L100 | 16 | 5 |
Aplicaciones, selección y requisitos de compra
Diferencias entre DHAM, DHBM y DHCM
DHAM y DHBM publican longitud útil; DHCM publica longitud de corte. Lea cada dimensión con el dibujo de su serie y no las trate como equivalentes.
El número de labios varía por grupo y tamaño. Mantenga serie, modelo, rosca y paso en cada línea; dos códigos con tamaño nominal parecido pueden tener paso o dimensiones distintos.
Espacio del agujero y acceso
Para rosca interior, compruebe diámetro previo, profundidad, fondo, entrada, diámetro de herramienta y espacio para interpolación helicoidal y retirada. Para un agujero ciego, reserve la holgura de fondo indicada por el plano.
La longitud útil o de corte es una dimensión de herramienta; no garantiza automáticamente la profundidad roscada. No se afirma que todos los modelos sean aptos indistintamente para roscas interiores y exteriores.
Máquina y especificación de compra
Confirme que la máquina y el control ejecuten la interpolación requerida con el portaherramientas, rigidez, salida y refrigeración disponibles. El fresado de roscas y el roscado con macho son procesos distintos.
Envíe norma, tamaño, paso, tolerancia, sentido, interior/exterior, ciego/pasante, profundidad, material, máquina, modelo, cantidad y requisitos de muestra, marcado o embalaje.
