Serie NRD · R015
Fresas tóricas para trabajo pesado
La serie NRD reúne fresas tóricas de seis labios para seleccionar por diámetro, radio de esquina, longitud de corte, longitud total y mango.
- Serie NRD de seis labios
- Combinaciones concretas de diámetro y radio de esquina
- Modelos estándar y variantes de longitud identificadas por código
Selección de fresa tórica para trabajo pesado
Una fresa tórica mantiene un fondo principal relativamente plano y radios en las esquinas exteriores. El radio debe coincidir con la transición del plano; D, Lc, L y d deben corresponder a la operación y al portaherramientas.
- Seleccione R por la transición fondo-pared
- Compare Lc con el contacto axial necesario
- Conserve modelo y longitud en cada línea de pedido

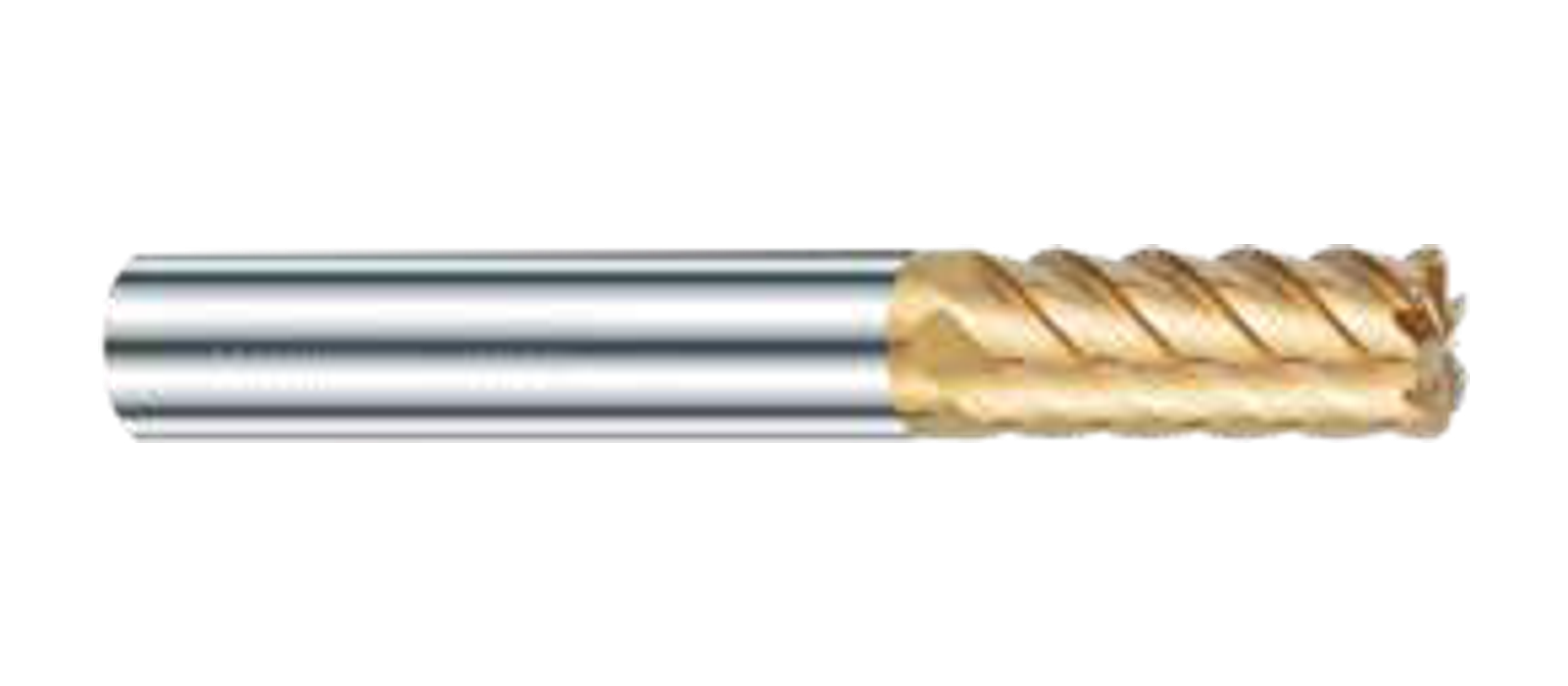

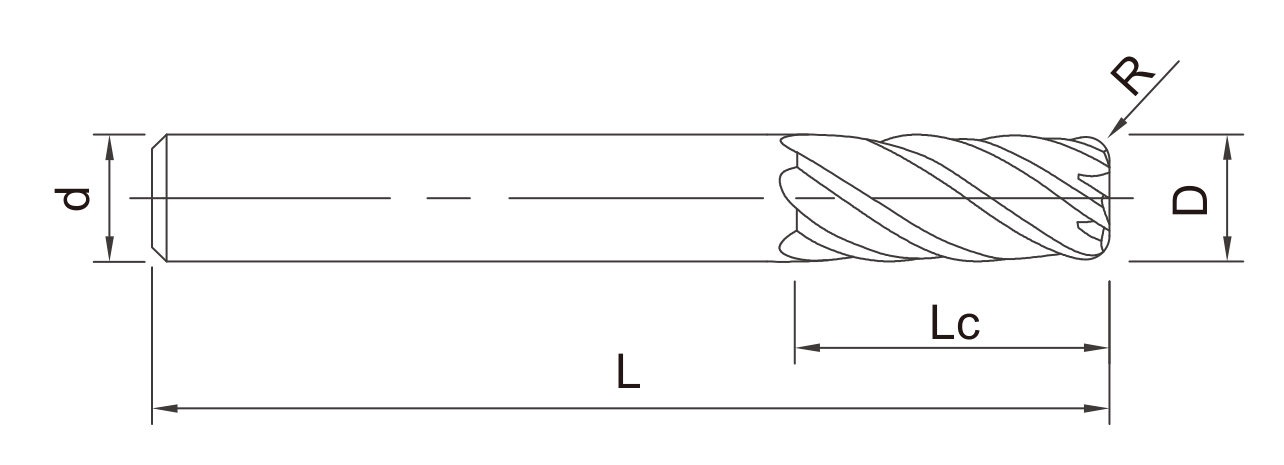

Series, vistas de producto y dibujos dimensionales
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
NRD · R015 · 6 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| NRD0605 | D6 | R0.5 | 15 | L50 | 6 | 6 |
| NRD0605L | D6 | R0.5 | 15 | L60 | 6 | 6 |
| NRD0610 | D6 | R1 | 15 | L50 | 6 | 6 |
| NRD0610L | D6 | R1 | 15 | L60 | 6 | 6 |
| NRD0805 | D8 | R0.5 | 20 | L60 | 8 | 6 |
| NRD0810 | D8 | R1 | 20 | L60 | 8 | 6 |
| NRD1005 | D10 | R0.5 | 25 | L75 | 10 | 6 |
| NRD1010 | D10 | R1 | 25 | L75 | 10 | 6 |
| NRD1020 | D10 | R2 | 25 | L75 | 10 | 6 |
| NRD1205 | D12 | R0.5 | 30 | L75 | 12 | 6 |
| NRD1210 | D12 | R1 | 30 | L75 | 12 | 6 |
| NRD1220 | D12 | R2 | 30 | L75 | 12 | 6 |
| NRD1610 | D16 | R1 | 40 | L100 | 16 | 6 |
| NRD1620 | D16 | R2 | 40 | L100 | 16 | 6 |
| NRD1630 | D16 | R3 | 40 | L100 | 16 | 6 |
| NRD2010 | D20 | R1 | 45 | L100 | 20 | 6 |
| NRD2020 | D20 | R2 | 45 | L100 | 20 | 6 |
| NRD2030 | D20 | R3 | 45 | L100 | 20 | 6 |
Aplicaciones, selección y requisitos de compra
Serie NRD y variantes
La tabla contiene 18 modelos NRD, todos de seis labios, con D, R, Lc, L y d. No todas las combinaciones de diámetro y radio existen.
NRD0605 y NRD0605L comparten diámetro y radio, pero no la longitud total. La variante debe permanecer asociada al código cuando el acceso o la máquina condicionan la selección.
Geometría y condiciones de aplicación
El radio exterior afecta la transición entre fondo y pared; no equivale al perfil completamente redondeado de una fresa esférica. Compare también la longitud de corte, el mango y la salida montada.
Seis labios no garantizan por sí solos una operación concreta. Material, evacuación de viruta, profundidad de corte radial, rigidez y trayectoria deben revisarse para el trabajo real.
Comparación y pedido
Una fresa plana, esférica, tórica o de desbaste produce geometrías y condiciones diferentes. No sustituya perfiles por coincidencia de diámetro o número de labios.
Solicite por modelo y cantidad, o envíe D, R, Lc, L y d con el plano, material, operación, portaherramientas y criterios de muestra.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa tórica para trabajo pesado
¿Una fresa tórica para trabajo pesado es una fresa de desbaste dentada?
No necesariamente. La serie NRD tiene radio de esquina y seis labios según el catálogo; no debe confundirse con una geometría rompevirutas si esa característica no figura en la documentación.
¿Qué cambia al seleccionar otro radio de esquina?
El radio modifica la transición entre fondo y pared y debe coincidir con el plano. Compare R junto con D, Lc, L y d antes de sustituir un modelo.
¿Seis labios son siempre la mejor opción?
No. El número de labios debe evaluarse con el material, la evacuación de viruta, la profundidad de corte radial y la rigidez de la máquina. La página confirma la configuración, no un resultado universal.
¿NRD0605 y NRD0605L son el mismo producto?
Comparten D y R, pero la longitud total publicada es distinta. Seleccione el código que corresponde al acceso y a la salida permitida.
¿Una fresa tórica produce el mismo perfil que una esférica?
No. La tórica conserva un fondo principal con radios exteriores; la esférica tiene un extremo redondeado en todo el perfil.
¿Qué información debe acompañar un pedido NRD?
Modelo, cantidad, material, operación, radio de pieza, portaherramientas, plano y requisitos de muestra o embalaje.
Productos relacionados
Fresas tóricas de mango largo
Compare modelos y geometrías de fresa tórica de mango largo.
Fresas tóricas para titanio
Compare modelos y geometrías de fresa tórica para titanio.
Fresas tóricas para aleaciones de alta temperatura
Compare modelos y geometrías de fresa tórica para aleaciones de alta temperatura.
Solicite una cotización de fresa tórica para trabajo pesado
Envíe modelos, cantidades, material, operación y datos de máquina para revisar la selección.
