Macho helicoidal HSS DIN 371
Para un agujero ciego DIN 371, compare la ranura y las dimensiones del mango reforzado.

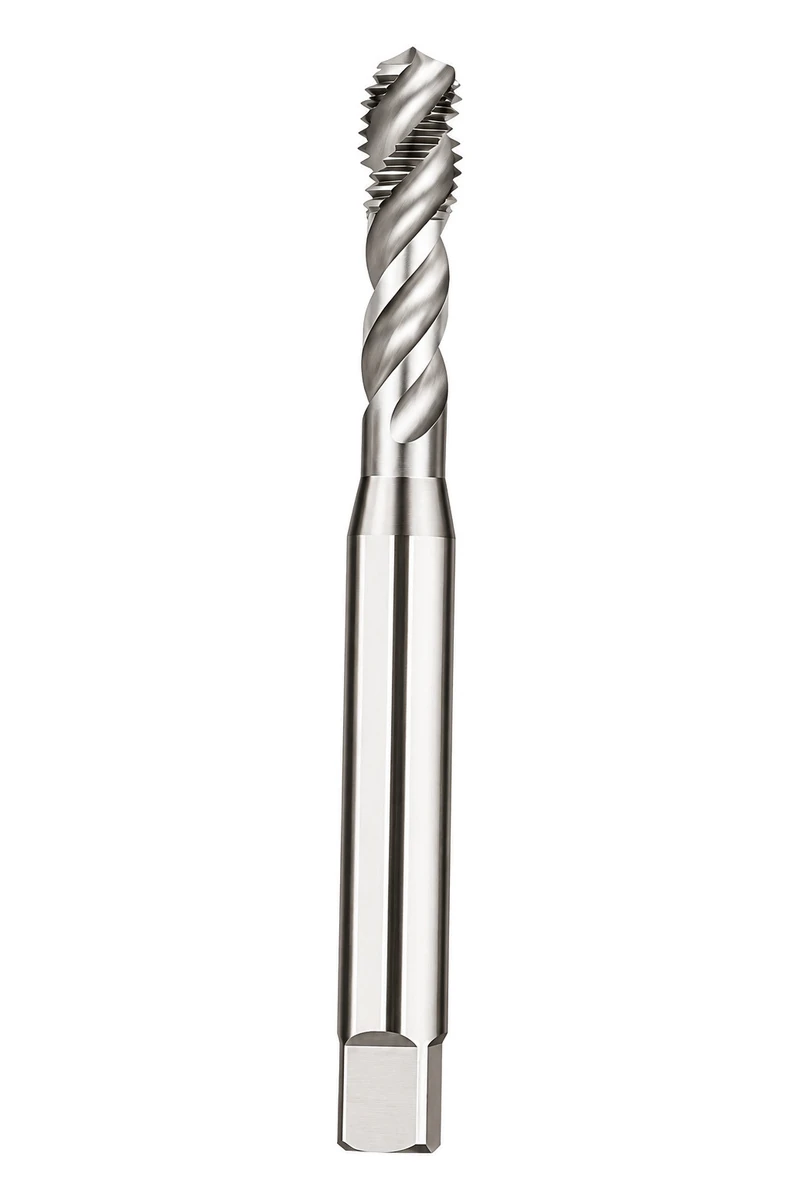

El macho helicoidal HSS DIN 371 cubre 12 nominales métricos M2–M10. La hélice permite selección de retorno de viruta en ciegos; las dimensiones DIN 371 la separan de la métrica general y de DIN 376 de mango reducido.
Serie helicoidal DIN 37112 entradas métricas nominales de M2 a M10.
M6: L 80 / Lc 10 mmDistinta del M6 helicoidal general: L 66 / Lc 15 mm.
Arrastre M6: d 6 / k 4.9 mmCompare portamachos, profundidad ciega y evacuación conjuntamente.
- Geometría helicoidal DIN 371 rectificada.
- Ranuras helicoidales para evacuar viruta de agujeros ciegos.
- Opciones de material HSS y HSS-Co.
- Medidas indicadas: M2–M10.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción
Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

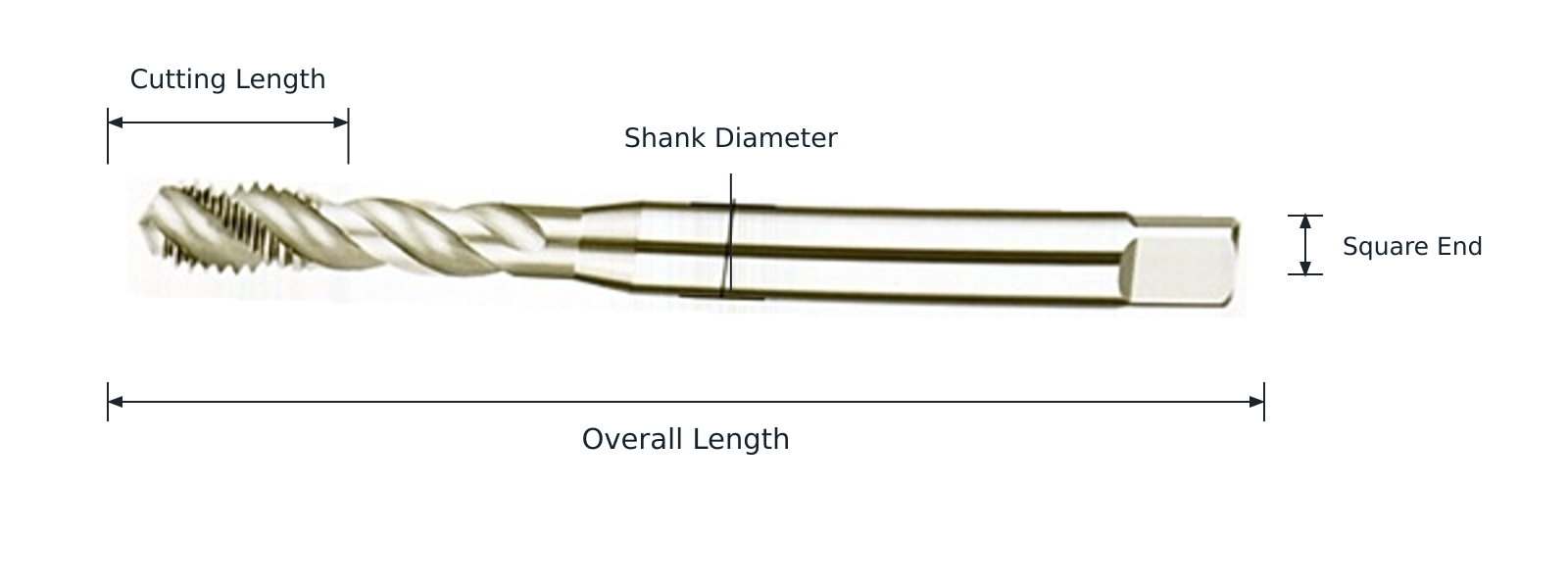

Nombres de las dimensiones y elementos del macho
- Longitud de corte/roscada (Lc)
- Diámetro del mango (d)
- Cuadradillo de arrastre (k)
- Longitud total (L)
| Rosca / designación | Longitud total L (mm) | Longitud de trabajo/corte Lc (mm) | Diámetro indicado d (mm) | Cuadradillo / arrastre k (mm) | Referencia de taladro previo (mm) |
|---|---|---|---|---|---|
| M2 | 45 | 6 | 2.8 | 2.1 | 1.6 |
| M2.5 | 50 | 7.5 | 2.8 | 2.1 | 2.05 |
| M3 | 56 | 5 | 3.5 | 2.7 | 2.5 |
| M3.5 | 56 | 6 | 4 | 3 | 2.9 |
| M4 | 63 | 7 | 4.5 | 3.4 | 3.3 |
| M4.5 | 70 | 8 | 6 | 4.9 | 3.7 |
| M5 | 70 | 8 | 6 | 4.9 | 4.2 |
| M6 | 80 | 10 | 6 | 4.9 | 5 |
| M7 | 80 | 10 | 7 | 5.5 | 6 |
| M8 | 90 | 13 | 8 | 6.2 | 6.8 |
| M9 | 90 | 13 | 9 | 7 | 7.8 |
| M10 | 100 | 15 | 10 | 8 | 8.5 |
Ajuste el taladro previo al sistema de rosca, al material y al criterio de aceptación acordado.
M6 indica L 80 mm, Lc 10 mm, d 6 mm y k 4.9 mm. Ya difiere del M6 general L 66 mm/Lc 15 mm antes de comparar el arrastre.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO
Macho DIN 371 para agujeros ciegos: espacio y sujeción
Relacionar la pieza con la operación
Para ciegos, indique taladro, profundidad completa y material. Revise hélice, entrada y margen al fondo; después ajuste la sujeción DIN 371.
Comprobar las condiciones de uso
Especifique paso, geometría helicoidal, superficie y material aparte de la serie DIN 371. Los parámetros de corte dependen del macho y del trabajo reales.

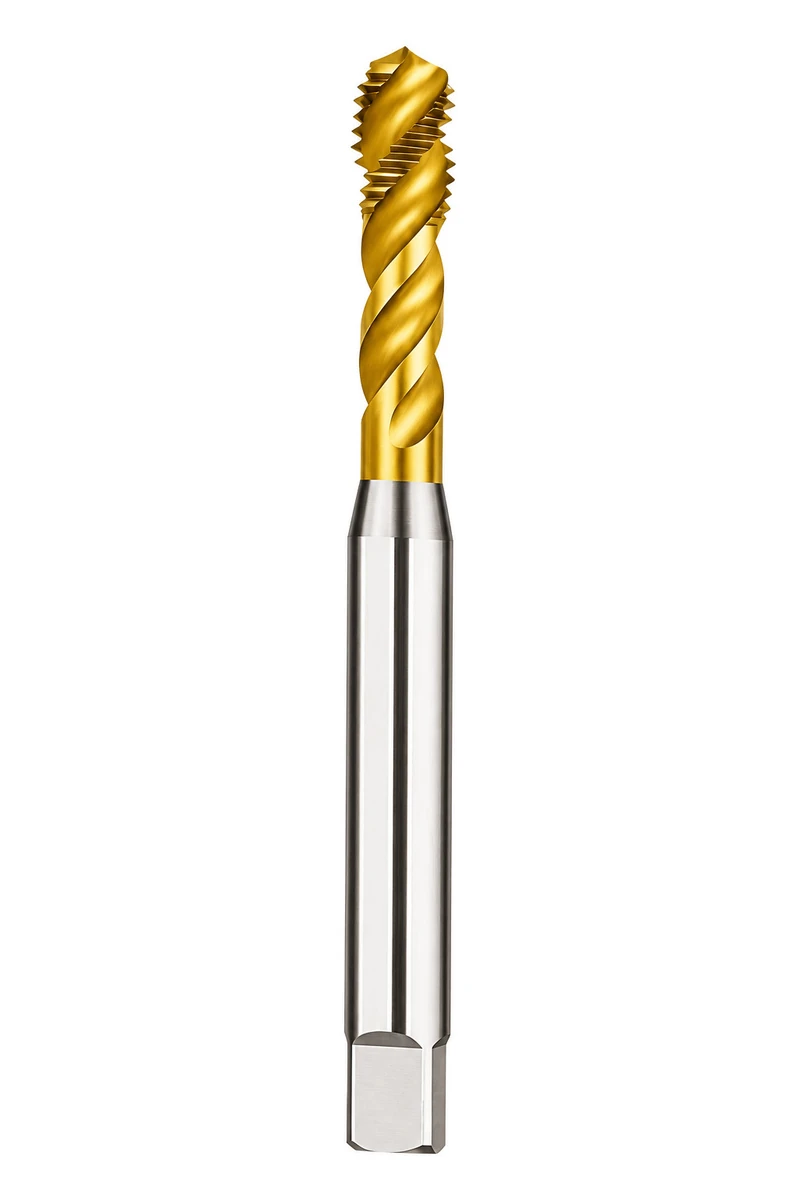

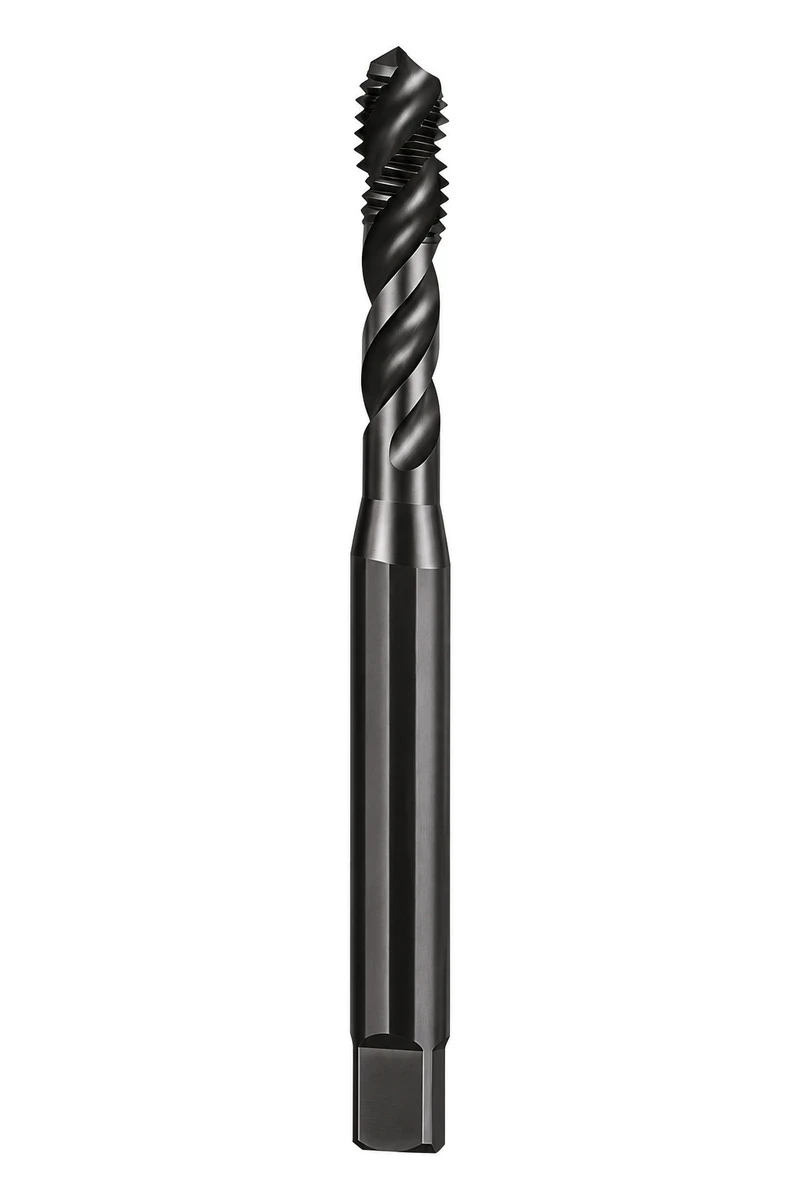

Ni un color dorado ni el nombre DIN 371 establecen recubrimiento o ángulo de hélice. Para muestra y reposición, registre esos requisitos con pieza y profundidad, y distinga expresamente la hélice de la entrada corregida aunque coincida el mango.
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Macho helicoidal HSS DIN 376 | Mantenga el macho de mango reducido para ciegos separado de DIN 371 con igual designación de rosca. |
| Macho de roscar métrico helicoidal HSS | Serie métrica helicoidal de evacuación hacia el mango para agujeros ciegos; conserve las dimensiones indicadas. |
| Macho de entrada corregida HSS DIN 371 | En trabajo pasante DIN 371, especifique tanto la entrada corregida como las medidas del mango. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Seleccione hélice y superficie según la referencia exacta
Gama helicoidal de máquina DIN 371 rectificada.
- La gama indica opciones HSS y HSS-Co.
- Serie dimensional DIN 371 y geometría helicoidal deben encajar en el montaje.
- Ajuste material, ranura y superficie a pieza y agujero.
Defina hélice y superficie aparte de la serie dimensional. Compare L, Lc, d y k de la medida.
Marcados técnicos y especificación del material
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS/HSS-Co |
| Marcado de tolerancia/designación | DIN / 6H |
| Marcado de entrada/chaflán | B 2–2.5 |
Relacione hélice y dimensiones correctas del cuerpo
La ranura no define toda la herramienta. Conserve total, corte, mango y cuadradillo en compras para distinguir en reposición la métrica general y DIN 376.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Organice la gama helicoidal DIN 371 por aplicación
Revise dimensiones DIN 371 con material de pieza, profundidad completa y portamachos elegido. Conserve los requisitos en muestra aprobada y reposiciones.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación: Macho helicoidal HSS DIN 371
- Sección helicoidal y estado de los filos
- Mango y cuadradillo DIN 371
- Rosca completa y aceptación requerida
Revise ranura, corte y arrastre en una misma muestra. El diámetro de rosca no distingue por sí solo general y DIN 371 para ciegos.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | M6 indica L 80 mm, Lc 10 mm, d 6 mm y k 4.9 mm. Ya difiere del M6 general L 66 mm/Lc 15 mm antes de comparar el arrastre. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Revise ranura, corte y arrastre en una misma muestra. El diámetro de rosca no distingue por sí solo general y DIN 371 para ciegos. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Identifique la serie DIN en paquetes de reposición
Puede haber varios helicoidales de igual nominal. Mantenga DIN 371 y material por paquete, separando cantidades por medida. Las fotos pueden compartirse; el contenido corresponde a esta serie.
Convierta la selección en una lista de compra clara
Para un agujero ciego DIN 371, compare la ranura y las dimensiones del mango reforzado.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿Por qué elegir hélice para un ciego DIN 371?
Ayuda a llevar viruta a la entrada. Entrada de corte, pieza y taladro deben permitir aún la rosca completa requerida.
¿Tiene M6 DIN 371 el mismo largo que M6 general?
No. Aquí L 80 mm y Lc 10 mm; en la general helicoidal L 66 mm y Lc 15 mm.
¿Cuál es la sujeción del M6 DIN 371?
Mango redondo 6 mm y cuadradillo 4.9 mm. Verifique también amarre y acoplamiento.
¿DIN 371 exige hélice de 35°?
La familia dimensional no establece ese ángulo universal. Indique geometría y condiciones de pieza requeridas.
¿Sirve DIN 376 helicoidal en el mismo portamachos?
Debe comprobar dimensiones: su M6 tiene mango 4.5 mm y cuadradillo 3.4 mm, frente a 6 mm y 4.9 mm aquí.
¿Qué incluir en una consulta DIN 371 para ciegos?
Indique medida/paso, taladro y rosca completa, pieza, material de herramienta, sujeción y cantidades. Envíe plano o fotos de referencia aprobada por correo o WhatsApp.
CONSULTA DEL PRODUCTO
Cotice mi gama helicoidal DIN 371
Envíe medidas helicoidales DIN 371, material de pieza y superficie requerida.
